成品锂电池组成紧张有两大部分，锂电池芯和保护板，锂电池芯紧张由正极板、隔膜、负极板、电解液组成；正极板、隔膜、负极板缠绕或层叠，包装，贯注电解液，封装后即制成电芯，锂电池保护板的浸染很多人都不知道，锂电池保护板，顾名思义便是保护锂电池用的，锂电池保护板的浸染是保护电池不过放、不过充、不过流，还有便是输出短路保护。
01

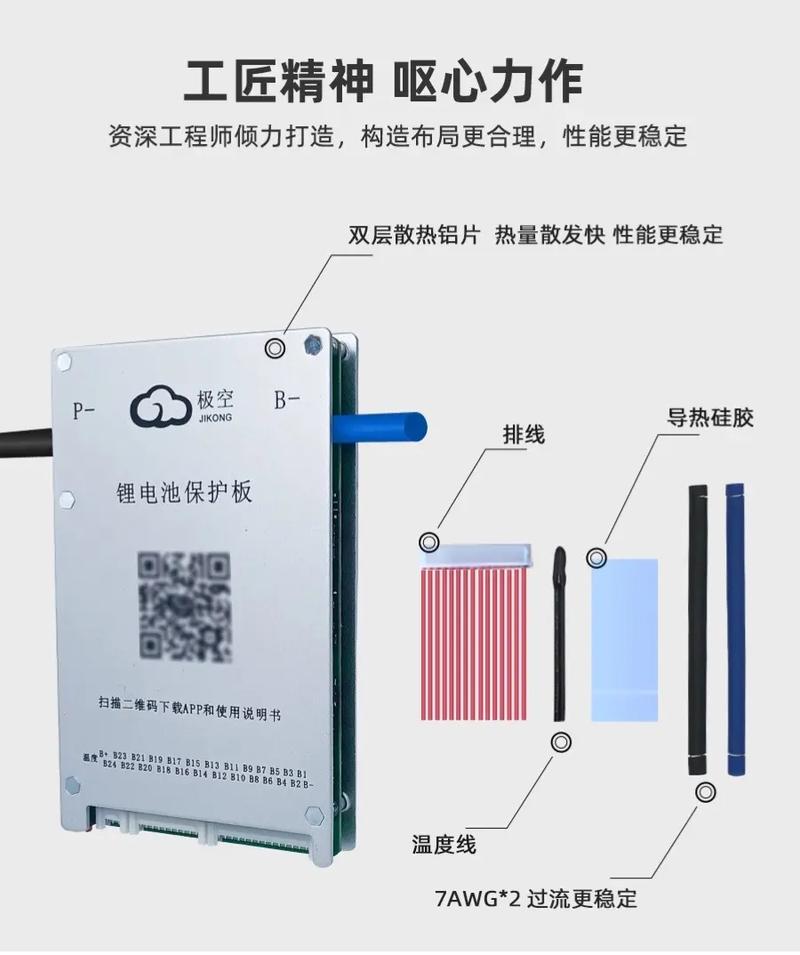

锂电池保护板组成
1、掌握ic，2、开关管，其余还加一些微容和微阻而组成。掌握ic 浸染是对电池的保护，如达到保护条件就掌握mos进行断开或闭合（如电池达到过充、过放、短路、过流、等保护条件），个中mos管的浸染便是开关浸染，由掌握ic开掌握。
锂电池（可充型）之以是须要保护，是由它本身特性决定的。由于锂电池本身的材料决定了它不能被过充、过放、过流、短路及超高温充放电，因此锂电池锂电组件总会随着一块精细的保护板和一片电流保险器涌现。锂电池的保护功能常日由保护电路板和PTC协同完成，保护板是由电子电路组成，在-40℃至+85℃的环境下时候准确的监视电芯的电压和充放回路的电流。
02
保护板的事情事理
1、过充保护及过充保护规复
当电池被充电使电压超过设定值VC(4.25-4.35V，详细过充保护电压取决于IC)后，VD1翻转使Cout变为低电平，T1截止，充电停滞.当电池电压回落至VCR(3.8-4.1V，详细过充保护规复电压取决于IC)时，Cout变为高电平，T1导通充电连续， VCR必须小于VC一个定值，以防止频繁跳变
2、过放保护及过放保护规复
当电池电压因放电而降落至设定值VD（2.3-2.5V，详细过充保护电压取决于IC）时， VD2翻转，以短韶光延时后，使Dout变为低电平，T2截止，放电停滞，当电池被置于充电时，内部或门被翻转而使T2再次导通为下次放电作好准备。
3、过流、短路保护
当电路充放回路电流超过设定值或被短路时，短路检测电路动作，使MOS管关断，电流截止。
03
保护板紧张零件的功能先容
R1：基准供电电阻；与IC内部电阻构成分压电路，掌握内部过充、过放电压比较器的电平翻转；一样平常在阻值为330Ω、470Ω比较多；当封装形式（即用标准元件的长和宽来表示元件大小，如0402封装标识此元件的长和宽分别为1.0mm和0.5mm）较大时，会用数字标识其阻值，如贴片电阻上数字标识473， 即表示其阻值为47000Ω即47KΩ（第三位数表示在前两位后面加0的位数）。
R2：过流、短路检测电阻；通过检测VM端电压掌握保护板的电流 ，焊接不良、破坏会造成电池过流 、短路无保护，一样平常阻值为1KΩ、2KΩ较多。
R3：ID识别电阻或NTC电阻（前面有先容）或两者都有。
总结：电阻在保护板中为玄色贴片，用万用表可测其阻值，当封装较大时其阻值会用数字表示，表示方法如上所述，当然电阻阻值一样平常都有偏差，每个电阻都有精度规格，如10KΩ电阻规格为+/－5％精度则其阻值为9.5KΩ －10.5KΩ范围内都为合格。
C1、C2：由于电容两端电压不能突变，起瞬间稳压和滤波浸染。总结：电容在保护板中为黄色贴片，封装形式0402较多，也有少数0603封装(1.6mm长,0.8mm宽)；用万用表检测其阻值一样平常为无穷大或MΩ级别；电容泄电会产生自耗电大，短路无自规复征象。FUSE：普通FUSE或PTC（Positive Temperature Coefficient的缩写，意思是正温度系数）；防止不屈安大电流和高温放电的发生，个中PTC有自规复功能。
总结：FUSE在保护板中一样平常为白色贴片，LITTE公司供应FUSE会在FUSE上标识字符D-T，字符表示意思为FUSE能承受的额定电流，如表示D额定电流为0.25A，S为4A，T为5A等。
U1：掌握IC；保护板所有功能都是IC通过监视连接在VDD-VSS间的电压差及VM-VSS间的电压差而掌握C-MOS实行开关动作来实现的。
Cout：过充掌握端；通过MOS管T2栅极电压掌握MOS管的开关。
Dout：过放、过流、短路掌握端；通过MOS管T1栅极电压掌握MOS管的开关。
VM：过流、短路保护电压检测端；通过检测VM真个电压实现电路的过流、短路保护
（U（VM）=IR（MOSFET））。
总结：IC在保护板中一样平常为6个管脚的封装形式，其差异管脚的方法为：在封装体上标识黑点的附近为第1管脚，然后逆时针旋转分别为第2、3、4、5、6管脚；如封装体上无黑点标识，则正看封装体上字符左下为第1管脚，别的管脚逆时针类推）C-MOS：场效应开关管；保护功能的实现者 ；连焊、虚焊、假焊、击穿时会造成电池无保护、无显示、输出电压低等不良征象。
总结：CMOS在保护板中一样平常为8个管脚的封装形式，它时由两个MOS管构成，相称于两个开关，分别掌握过充保护和过放、过流、短路保护；其管脚区分方法和IC一样。
在保护板正常情形下，Vdd为高电平，Vss、VM为低电平，Dout、Cout为高电平；当Vdd、Vss、VM任何一项参数变换时，Dout或Cout的电平将发生变革，此时MOSFET实行相应的动作（开、关电路），从而实现电路的保护和规复功能。
04
保护板常见不良剖析
一、 无显示、输出电压低、带不起负载：
此类不良首先打消电芯不良（电芯本来无电压或电压低），如果电芯不良则应测试保护板的自耗电，看是否是保护板自耗电过大导致电芯电压低。如果电芯电压正常，则是由于保护板全体回路不通（元器件虚焊、假焊、FUSE不良、PCB板内部电路不通、过孔不通、MOS、IC破坏等）。详细剖析步骤如下：
（一）、用万用表黑表笔接电芯负极，红表笔依次接FUSE、R1电阻两端，IC的Vdd、Dout、Cout端，P+端（假设电芯电压为3.8V），逐段进行剖析，此几个测试点都应为3.8V。若不是，则此段电路有问题。
1.FUSE两端电压有变革：测试FUSE是否导通，若导通则是PCB板内部电路不通；若不导通则FUSE有问题（来料不良、过流破坏（MOS或IC掌握失落效）、材质有问题（在MOS或IC动作之前FUSE被烧坏），然后用导线短接FUSE，连续今后剖析。
2. R1电阻两端电压有变革：测试R1电阻值，若电阻值非常，则可能是虚焊，电阻本身断裂。若电阻值无非常，则可能是IC内部电阻涌现问题。
3. IC测试端电压有变革：Vdd端与R1电阻相连。Dout、Cout端非常,则是由于IC虚焊或破坏。
4. 若前面电压都无变革，测试B-到P+间的电压非常，则是由于保护板正极过孔不通。
（二）、万用表红表笔接电芯正极，激活MOS管后，黑表笔依次接MOS管2、3脚，6、7脚，P-端。
1.MOS管2、3脚，6、7脚电压有变革,则表示MOS管非常。
2.若MOS管电压无变革，P-端电压非常，则是由于保护板负极过孔不通。
二、 短路无保护：
1.VM端电阻涌现问题：可用万用表一表笔接IC2脚，一表笔接与VM端电阻相连的MOS管管脚，确认其电阻值大小。看电阻与IC、MOS管脚有无虚焊。
2. IC、MOS非常：由于过放保护与过流、短路保护共用一个MOS管，若短路非常是由于MOS涌现问题，则此板应无过放保护功能。
3. 以上为正常状况下的不良，也可能涌现IC与MOS配置不良引起的短路非常。如前期涌现的BK-901，其型号为‘312D’的IC内延迟韶光过长，导致在IC作出相应动作掌握之前MOS或其它元器件已被破坏。注：个中确定IC或MOS是否发生非常最大略单纯、直接的方法便是对有疑惑的元器件进行改换。
三、 短路保护无自规复：
1. 设计时所用IC本来没有自规复功能,如G2J，G2Z等。
2. 仪器设置短路规复韶光过短，或短路测试时未将负载移开，如用万用表电压档进行短路表笔短接后未将表笔从测试端移开（万用表相称于一个几兆的负载）。
3. P+、P-间泄电，如焊盘之间存在带杂质的松喷鼻香，带杂质的黄胶或P+、P-间电容被击穿,IC Vdd到Vss间被击穿.（阻值只有几K到几百K）。
4. 如果以上都没问题，可能IC被击穿，可测试IC各管脚之间阻值。
四、 内阻大：
1. 由于MOS内阻相比拟较稳定，涌现内阻大情形，首先疑惑的该当是FUSE或PTC这些内阻相比拟较随意马虎发生变革的元器件。
2. 如果FUSE或PTC阻值正常，则视保护板构造检测P+、P-焊盘与元器件面之间的过孔阻值，可能过孔涌现微断征象，阻值较大。
3. 如果以上多没有问题，就要疑惑MOS是否涌现非常：首先确定焊接有没有问题；其次看板的厚度（是否随意马虎弯折），由于弯折时可能导致管脚焊接处非常；再将MOS管放到显微镜下不雅观测是反对裂；末了用万用表测试MOS管脚阻值，看是否被击穿。
五、 ID非常：
1. ID电阻本身由于虚焊、断裂或因电阻材质不过关而涌现非常：可重新焊接电阻两端，若重焊后ID正常则是电阻虚焊，若断裂则电阻会在重焊后从中裂开。
2. ID过孔不导通：可用万用表测试过孔两端。
3. 内部线路涌现问题：可刮开阻焊漆看内部电路有无断开、短路征象。
