一、UL94中阻燃等级共有12种：
HB、V-0、V-1、V-2、5VA、5VB、VTM-0、VTM-1、VTM-2、HBF、HF-1、HF-2。可燃性UL94等级是运用最广泛的高分子材料可燃性能标准。它用来评价材料在被点燃后熄灭的能力。根据燃烧速率、燃烧 韶光、抗滴能力以及滴珠是否燃烧可有多种评判方法。每种被测材料根据颜色或厚度都可以得到许多值。当选定某个产品的材料时，其UL等级应知足塑料零件壁部分的厚度哀求。UL等级应与厚度值一起报告，只报告UL 等级而没有厚度是不足的。

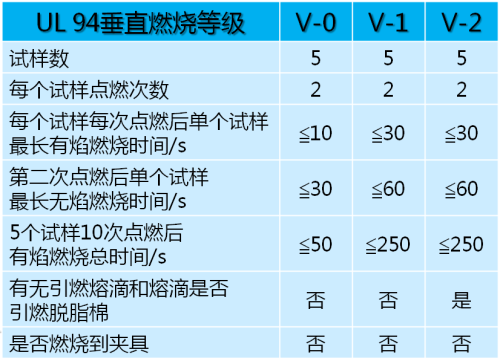

高分子材料阻燃等级由HB，V-2，V-1,V-0,5VB 向5VA逐级递增：
HB：UL94标准中最底的阻燃等级。哀求对付3到13毫米厚的样品，燃烧速率小于40 毫米每分钟；小于3毫米厚的样品燃烧速率小于70毫米每分钟；或者在100毫米的标志前熄灭。
V-2：对样品进行两次10秒的燃烧测试后，余焰&余燃在60秒内熄灭。滴落的微粒可点燃棉花。
V-1：对样品进行两次10秒的燃烧测试后，余焰&余燃在60秒内熄灭。滴落的微粒不可点燃棉花。
V-0：对样品进行两次10秒的燃烧测试后，余焰&余燃在30秒内熄灭。滴落的微粒不可点燃棉花。
5VB: 对样品进行五次5秒的燃烧测试后,余焰&余燃在60 秒内熄灭。滴落的微粒不可点燃棉花。对付块状样品许可被烧穿。
5VA: 对样品进行五次5秒的燃烧测试后,余焰&余燃在30 秒内熄灭。滴落的微粒不可点燃棉花。对付块状样品不许可被烧穿。
韩国莫帝斯firemaster ul94 燃烧测试仪
二、UL1581中的电线燃烧办法：
1、VW-1：垂直燃烧测试（UL电线燃烧等级）；
2、FT1：垂直燃烧测试（FT 类的燃烧等级是CSA标准的电线燃烧等级）；
3、FT2：水平燃烧测试；
4、FT4：垂直燃烧测试；
5、FT6：水平燃烧和烟熏测试。
以上级别中：.VW-1与FT1同一个等级．FT2最随意马虎通过，等级最低。VW-1 严格于 FT1，二者都是垂直燃烧，剖断标准：
1. 燃烧标记(牛皮纸)不能被炭化超过25%；
2. 5次15秒的燃烧续燃韶光不能超过60秒；
3. 燃烧滴落物不能引燃棉花。
VW-1哀求知足1、2、3； FT1只哀求知足1、2。
对付电线行业来说：
划重点：UL 94 的 V-2, V-1, V-0, 5VA,5VB考察的是电线所用的高分子材料，测试时要其余用测试材料制订标准样本，不会在电线上标识。
VW-1 VW -2 FT-1 FT-2考察的是电线本身，测试样本便是电缆，通过后，可以在电线上标识对应的等级。
电线的阻燃跟UL94的阻燃完备是两个不同的东西，打个比方一种高分子材料能通过UL94 的V-0 但不一定就能通过VW-1；
其余UL94是绝缘材料的阻燃，而电线的阻燃哀求一样平常是在UL758 62 1581上，工具不同；
以是V-0 V-1 等UL94里面的阻燃根本就不是电线的阻燃；在AWM线材上就没有印“V-0”！
VW-1/FT1 与 UL94中 V0燃烧试验在设备和方法上就有很大差异：
1、火焰的高度与温度就不同；
2、测试时所用的甲烷流量也不同；
3、甲烷的背压力也不同；
4、燃烧箱的体积也有差异：VW-1哀求大于 4立方，而V0 只哀求大于0.5立方便可；
5、燃烧次数也不同；
6、燃烧结果中：V0哀求记录残灼韶光，而VW-1则不用！
但UL94中的5V级燃烧与VW-1燃烧的试验条件与试验方法差不多，比较靠近！
提醒大家：不管是 VW-1还是 UL94燃烧试验设备，都得参照 ASTM 5025与 ASTM 5027，UL1581与 UL94只是试验方法，试验设备的哀求一定要按 ASTM 标准！
三、GB/T 8624 阻燃等级有4个大等级，共7个等级：
•A(A1、A2) 、•B1(B、C)、•B2(D、E)、•B3(F)，详细看下图：B1、B2级别紧张利用GB/T 8626测试方法。
一样平常常规的TPV/TPE-S，基本能靠近UL 94 HB、GB/T 8624 B2等级，如果达不到哀求，可略微添加一点阻燃剂既可以达到；
正文上面说的94UL V0 不能与VW-1等同，94UL V0等级与材料测试样本的厚度直接干系，厚度越厚，越随意马虎通过V0级，而VW-1等级则线缆测试样本的直径以及线缆外层材料的厚度直接干系，线缆直径越大，VW-1更随意马虎通过。
四、UL94阻燃等级的常见误区：
误 区 一
离 火 自 熄 灭 才 达 到 V-0 级
这个是一部分注塑厂的理解，他们评判材料是否阻燃的标准只有一种：离火自熄，即“材料不能被点燃”。一旦有燃烧，他们便会评为“阻燃不足”。
导致这种误区存在的缘故原由是完备不理解标准，只道听途说认为“V-0级便是点10秒不能引燃”，并且不管别人如何阐明，只认定自己所以为的标准。
误 区 二
HB 级 不 是 阻 燃 等 级任 何 不 经 过 阻 燃 处 理 的 材 料 均 可 标 上 HB级
实际上，HB级是UL94标准中最低的阻燃等级，常日称为“缓燃级”：哀求对付3到13毫米厚的样品，燃烧速率小于70毫米每分钟，或在100毫米的标准前熄灭。
曾经有色母厂家为了做HB级阻燃等级，在添加了色母的本色ABS（HB级）中其余添加阻燃剂以达到HB级。
误 区 三
阻 燃 等 级 越 高 越 好：V-0 一 定 比 V-2 好
用于不同用场的塑料对阻燃性有不同哀求。现实中，人们一样平常希望材料的阻燃性级别高一些。但事实上各种阻燃测试方法都有气局限性，其结论都是相对的。因此并不是阻燃级别越高越好。
例如：常日认为UL94V-0级的材料比V-2级的好。然而某些电器产品哀求材料具有抗电弧点燃性，这时V-2级就比V-0级好。由于UL94V-2级塑料不会在电浸染下形成导电而结焦，从而大大降落了着火的可能性，而UL94V-0级塑料则相反。
误 区 四
UL 黄 卡 认 证 只 有 本 色 的 为 V-0 级 别故 不 论 做 什 么 颜 色 的 产 品 都 可 宣 称 是 V-0 级
这个是对UL阻燃等级标准解读不外细而导致的——虽然有可能本色材料能达到V-0级，且别的颜色产品也能达到，但这也只是可能，并非全部。材料不同，阻燃体系不同，颜色的影响程度更不相同。
如：铁红对阻燃有相称的影响，一朋友在做UL黄卡全系列认证时，本色、白色、玄色全部都通过了V-0级，但独独卡在赤色上，排查缘故原由原来是铁红在做怪。在换用了有机染料之后，则可通过。
声明：凡注明“来源：XXX”的文/图等稿件，是本头条号出于通报更多信息及方便家当磋商之目的，并不虞味着赞许其不雅观点或证明其内容的真实性，文章内容仅供参考。如有侵权，请联系我们删除。凡文首注明作者的文/图等稿件，系本头条号原创，如需转载，请得到本头条号授权。
