所谓的PCB打样，实在是指印制电路板在批量生产前的试产，也便是在电子工程师设计好电路，并完成PCB之后，给PCB厂商进行小批量试产的过程。在进行完打样测试合格后，就会进行量产。
打样分为两种办法，一种是正规PCB线路板工厂，另一种是专业样板公司，深圳勤基电子就属于第一种。
PCB打样一样平常包含两个群体，一个是工程师群体，另一个是PCB打样厂家。
作为工程师群体，打样须要把稳：
1、慎重选择打样数量，以有效掌握本钱。
2、特殊确认器件封装，避免因封装缺点导致打样失落败。
3、进行全面的电气检讨，提升PCB板的电气性能。
4、做好旗子暗记完全性布局，降落噪声提升PCB稳定性。
作为PCB打样厂家，打样须要把稳：
1、负责检讨PCB文件资料，避免资料问题。
2、进行全面的工艺核准，与自已厂家进行工艺配置。
3、掌握好生产的数量，降落本钱并担保质量。
4、与客户进行打样的把稳事变沟通，提前预防事件发生，造成不必要的丢失。
PCB打样过程把稳事变

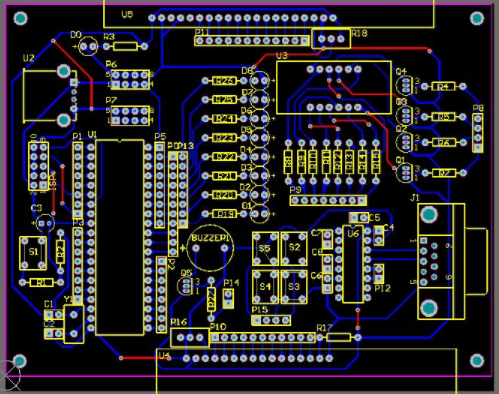

1、元件的布局与走线
元件的布局与走线对产品的寿命、稳定性、电磁兼容都有很大的影响，是该当特殊把稳的地方。须要把稳元件的放置顺序，常日先放置与构造有关的固定位置的元器件，在从大到小放置其他元器件。其余元件布局还须要把稳散热问题，该当将发热元件，分散放置，不要集中一处。
2、调度完善
完成PCB布线后，须要对笔墨、个别元件、走线做些调度以及敷铜，以便进行生产、调试、维修。
3、利用仿真功能PCB打样
为确保PCB能精确打样，可利用软件进行仿真。特殊是高频数字电路，可以提前创造一些问题，减少后期调试事情量。
