一、爱莎瓦特65W氮化镓快充外不雅观
爱莎瓦特这款65W氮化镓快充采取PC材质白色外壳，腰身主体哑光处理，靠近输入端区域高光亮面设计，腰身各面之间过渡圆润，利用手感好。
机身正面印有Aisawate品牌。
背面印有充电器参数
型号：AC6
输入：100-240V~50/60HZ 1.5A
单口输出：
USB-C1/C2：3.3-20V3.25A、5V3A、9V3A、12V3A、15V3A、20V3.25A Max
USB-A：4.5V5A、5V4.5A、9V2.6A、12V2A Max
双口输出：
C1+C2：45W+18W（63W Max）
C1+A：45W+18W（63W Max）
C2+A：5V3A（15W Max）
三口输出：
C1+（C2+A）：45W+15W（60W Max）
深圳市爱莎瓦特科技有限公司
产品已经通过了3C认证。
输入端外壳也是亮面设计，配备可折叠国标插脚，携带涌现方便，且不会刮伤包里其它设备。
输出端配备2C1A三个接口以及LED指示灯，每个接口旁都印有标识加以差异。
USB-A口舌片前端设有分外触点。
利用游标卡尺测得机身长度为66.1mm。
宽度为40.97mm。
厚度为31.39mm。
和苹果61W充电器直不雅观比拟，体积上风明显。
拿在手上的直不雅观感想熏染。
充电器净重约为110g。
接通电源，LED指示灯亮蓝光。
利用ChargerLAB POWER-Z KT002检测USB-A口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0多个快充协议。
二、爱莎瓦特65W氮化镓快充拆解
将输入端外壳拆开，分别采取一根赤色导线和打仗进行通电。
将PCBA模块取出，电容电感等器件打胶加固，顶部贴有一块蓝色导热垫。
主板背面有导热垫和黄铜散热片帮助散热，散热片和主板锡焊固定。
取下散热片和导热垫，同时将硅胶清理干净。
测得主板长度为62.3mm。
宽度为36.15mm。
厚度为23.59mm。
PCB板正面一览，元器件布局有序，主板输入端以及两侧还有空余空间。
后将元器件全部拆掉，主板正面看不到一颗鄙吝件。
而主板背面也是非常的简洁，电阻电容等鄙吝件非常少，初次级分界明显。
通过对充电器不雅观察创造，爱莎瓦特这款65W 2C1A氮化镓充电器采取开关电源定压输出，两路二次降压三口输出架构，个中USB-C1口单独一起宽范围输出，USB-C2口和A口一起，输出功率智能分配。下面我们从输入端开始深入理解全体电路设计情形。
输入端一览，左侧设有一块小板，右侧可以看到工字电感和多颗高压滤波电解电容。
小板正面设有延时保险丝、共模电感和两颗安规X电容。
延时保险丝规格为3.15A 250V。

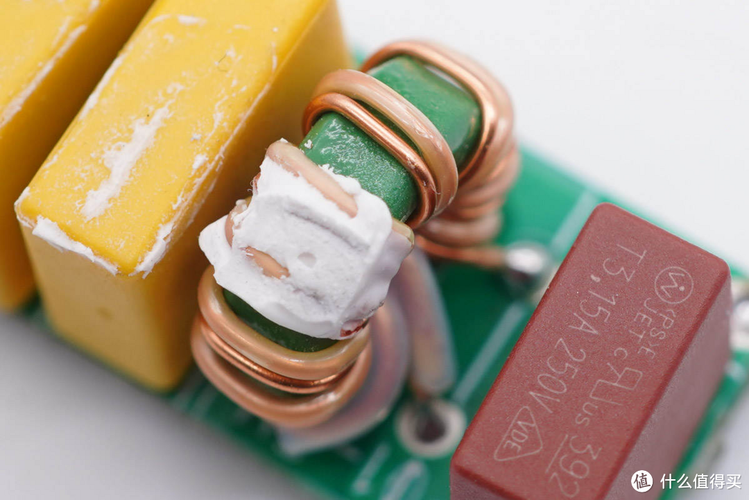

共模电感特写，用于滤除EMI滋扰。
安规X电容来自东莞市成希电子，容量0.1μF。
被挡住的第二颗X电容也是来自成希电子，容量0.1μF。
DBF310整流桥特写，设置两颗以均摊发热。
工字电感特写。
四颗高压滤波电解电容来自hyncdz宏远纳川电子，个中两颗规格为400V 33μF。
其余两颗规格为400V 15μF。
PCB板侧面一览，中段区域设有主控芯片供电电容和Y电容，中央放置变压器。
另一侧还有一颗Y电容。
主控芯片供电电容规格为50V 10μF。
开关电源主控芯片采取茂睿芯MK2697，这是专为PD/快充运用优化的QR PWM掌握器。该掌握器宽VCC事情电压范围(9V-90V) 可以使其覆盖PD/PPS从3.3V-23V的输出范 围而不须要利用额外的赞助绕组或者线性降压电路。 MK2697采取了茂睿芯自主知识产权的驱动技能，同步优化低级和次级功率管电压应力。高达200kHz的事情频率，支持高频小体积的PD快充电源设计。
针对付能效哀求，由于PD/快充有多个不同的输出电压，因此MK2697采取了自适应的多模式。其在不同负载以及不同输出下，调度事情于不同频率的QR模式。 在轻载时则会事情于burst模式，以提升效率。 MK2697供应了全面的保护功能，有输出OVP、OPP、VCC、OVP、BROWN-IN/OUT， 还供应了副边SR短路保护， PIN脚OPEN/SHORT保护等丰富的保护功能。
氮化镓功率开关管采取芯冠科技XG65T230HS1B，耐压650V，导阻230mΩ，DFN8x8封装。其极限耐压超过1500V，器件可靠性精良，且兼容常规MOS驱动芯片，运用大略。
芯冠科技XG65T230HS1B资料信息。芯冠科技于2019年在海内率先推出650V硅基氮化镓功率器件产品，是目前海内少有推出全功率系列氮化镓功率器件产品的供应商。
变压器特写。
EL亿光 1019光耦，用于低级次级通信，反馈调节输出电压。
蓝色Y电容来自STE松田电子。
另一颗来自JNC东莞嘉耐电子有限公司。
同步整流掌握器采取茂睿芯MK91808H，MK91808H是一款高性能同步整流掌握器，支持最高1MHz的高频设计，完美适配ACF和高频QR等高频运用。尤实在用于高频小体积PD快充设计，并同时兼容CCM、DCM、QR三种事情模式。
x
MK91808H采取自主知识产权的自供电电路，可灵巧放置在输出正端或者输出负端。放置正端时，亦无需额外的赞助供电绕组。MK91808H 的 10ns 超短关断延迟，以及高达4A下拉电流，可以使系统可靠地事情在CCM模式。MK91808H自主知识产权的开通及关断机制，可优化外置SR MOSFET的导通韶光以得到最佳效率。其独特的VG钳位电路，可以有效防止系统启动时，VD快速上升引起的误开通，提高系统可靠性。
同步整流管采取捷捷微JMSL1006AG，100V 4.7mΩ NMOS管，PDFN5x6封装。
捷捷微JMSL1006AG资料信息。
输出滤波固态电容规格为25V 330μF。
输出端垂直焊接一块二次降压板，对应A口母座处镂空，USB-A母座焊接在主板上。
小板正面一览，可以看到MCU，一颗降压协议IC配两颗MOS管组成的二次降压电路，共两路。此外两个USB-C母座垂直焊接在小板上。
小板背面，对应的有两颗降压电感，以及三颗输出滤波固态电容。
MCU采取芯海科技CSU32P20，用于输出功率智能分配。
芯海科技CSU32P20资料信息。
采取智融SW3516H作为USB-C1口的降压掌握器和协议识别。这是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流。
SW3516H集成了5A 高效率同步降压变换器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多种快充协议，最大输出PD 100W，CC/CV模式，以及双口管理逻辑。外围只需少量的器件，即可组成完全的高性能多快充协议双口充电办理方案。
充电头网通过拆解创造，SW3516H还被华硕65Ｗ 2C1A氮化镓充电器、努比亚65W氘锋三口氮化镓快速充电器、雷柏65W GaN快充、绿联65W 4C口氮化镓快充充电器、遐想90W闪充双口氮化镓充电器、鸿达顺120Ｗ四口2C2A快充等多款产品采取，此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域。
外挂两颗MOS用于为USB-C1口输出同步整流降压，威兆VSE007N04MS-G，NMOS，耐压40V，PDFN3333封装。
威兆VSE007N04MS-G资料信息。
降压电感特写，外套热缩管保护，同时打胶固定。
输出滤波固态电容规格为35V 100μ。
USB-C1母座特写，玄色胶芯不露铜。
其余1A1C接口二次降压电路主控芯片采取智融SW3518S。
SW3518S是一款高集成度的多快充协议双口充电芯片，并已经通过了VOOC认证。芯片支持A+C口任意快充输出，支持双口独立限流，集成了5A高效率同步降压变换器，支持PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、VOOC等多种快充协议，最大输出PD100W。
外挂两颗MOS管也是威兆VSE007N04MS-G，用于为1A1C接口输出同步整流降压。
另一颗降压电感特写。
输出滤波固态电容特写，25V 220μF。
另一颗规格也是25V 220μF，三颗固态电容全部来自宏远纳川电子。
输出VBUS开关管采取鑫飞宏FH8904G6，双NMOS管，耐压30V，用于1A1C端口分配。
鑫飞宏FH8904G6。
USB-C2母座特写，玄色胶芯不露铜。
USB-A母座特写，舌片前端有分外触点。
全部拆解完毕，来张百口福。
充电头网拆解总结
Aisawate爱莎瓦特这款充电器配备可折叠插脚，在氮化镓加持下小巧便携。配备2C1A三个输出接口，最大输出功率65W，知足笔电手机等大小设备快充需求，最多知足三台设备同时充电。同时得益于智融快充芯片的利用，支持QC、AFC、FCP、SCP、PE2.0、PD3.0和PPS等多个市情主流快充协议，兼容性好。
充电头网通过拆解理解到，全体PCBA模块无论是正面布局的元器件，还是主板背面的电路都显得非常的简洁，让人看得赏心悦目。充电器开关电源采取茂睿芯MK2697+MK91808H高功率密度PD快充办理方案，分别搭配芯冠科技XG65T230HS1B以及捷捷微JMSL1006AG同步整流管。输出端两路降压协议IC分别采取智融SW3516H和SW3518S。产品实现了核心器件的全部国产化，不用再担心被卡脖子，这套方案的推出对国产氮化镓快充的发展意义不言而喻。
