包装是大略的塑胶袋，拉链封口。
背面，HDMI Type- A to HMDI Type-A的线材，属于标准大头的HMDI插头， 型号 PLT33AG-0150。
白色尼龙编织外皮。
（图片来自网络侵删）
镀金插头，铝合金外壳套。
标准的HMDI Type-A触点，19个金属触点，里面触片清晰可见。
铆接的头目。
尼龙编织外皮。
线径很粗，可达6.39mm。
两头都是磁铁可吸。
全长靠近150cm。
咔擦一刀减掉。
横截面如图，可以看到里面的细线由多股铜线组成。
编织线里面还有PVC套。
里面是锡箔屏蔽层。
里面多条线，须要用开线器去皮。
各线功能如下：
五条蓝色包裹线分别卖力R、G、B、clock（时钟）旗子暗记以及电力的传输。个中，每条线又可拆分成三条细线，分别卖力正、负、地旗子暗记传输，总计5X3=15条；四条独立的线分别是热插拔检测、SCL、SDA以及CEC数据线。
蓝色是屏蔽层，屏蔽层表面还有一层透明胶布。
拆开四条蓝色线，里面各有三条线。
全部线芯去皮，里面都是多股细线组成，实际多少根没数。
头目须要拆开，用电磨切割铝壳。
铝壳切开，里面是灌胶的。
防折尾是跟注胶是一体的。
取掉灌胶，里面还有硬注塑。
注塑一起取掉。
其余一壁，密密麻麻的焊接线，每边10根。
HDMI头这边拆开后的全部碎片。
里面的塑胶壳直接拉出来，可清晰的看到打仗点细节。

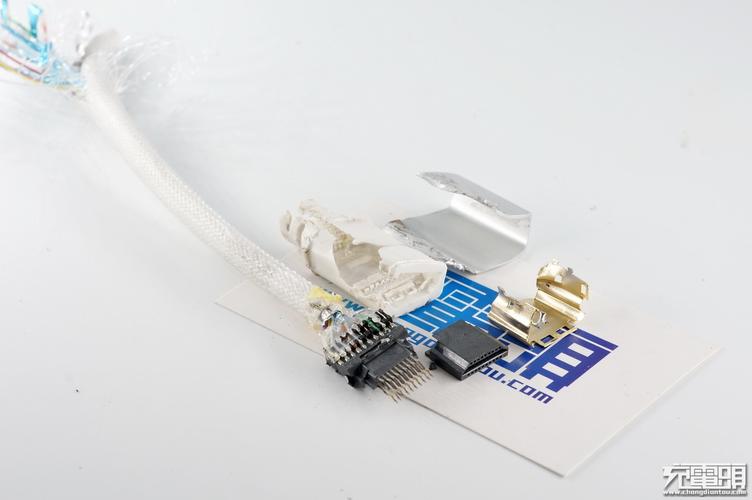

所有的配件一览。
蓝色线拆开。
全部先去皮。
全部细线加起来使得线径很粗，加上镀金的头目、铝合金套壳、防拉线等，看上去很实在。
