传导骚扰测试(Conducted Emission)简称CE测试，常日也会被称为传导发射测试或骚扰电压测试等。传导骚扰的本色是电磁波在低频时由于波长缘故原由须要寄托导体进行传播，根据导体的性子，我们常日将传导骚扰分为：电源端传导骚扰、旗子暗记端传导骚扰、负载端传导骚扰。传导骚扰须要一个专业的测试环境，须要隔绝外部空间的电磁骚扰旗子暗记，因此在标准中规定传导骚扰必须在屏蔽室内进行。传导骚扰须要哪些测试设备呢？紧张有吸收机、人工电源网络、电压探头、脉冲限幅器（若人工电源网络内置脉冲限幅器也可不配）等。
电源端CE
电源真个传导骚扰是最常见的，也是我们最随意马虎理解的，电源端CE指的是EUT供电电源线上的传导骚扰，拿照明产品为例，一个灯具在正常事情时，内部电路会产生电磁骚扰，一部分低频骚扰旗子暗记会依赖电源线传输至电网，这部分电磁骚扰旗子暗记便是我们所指的电源端传导骚扰旗子暗记。详细哪些产品须要做电源端CE呢？我们按目前主盛行业分类有以下几类：照明行业、家电行业、医疗行业、电源行业、电力电表行业、新能源及汽车行业等。电源端CE的紧张测试设备有吸收机、人工电源网络、脉冲限幅器。行业内对吸收机、脉冲限幅器该当再熟习不过了，本文就不再赘述了，本文紧张讲解一下人工电源网络。
人工电源网路（Articial main network）简称AMN。在GB6113.102-2018中对AMN的描述如下：人工电源网络在射频范围内向EUT供应规定范围阻抗，并能将实验电路与供电电源上的无用射频旗子暗记进行隔离，进而将骚扰电压耦合到丈量吸收机上的网络。
AMN分为两种类型：V-AMN（用于耦合非对称电压）和△-AMN（分别用于耦合对称电压和不对称电压）。V-AMN我们又称为线路阻抗网络（LISN）。
这里首先我们要知道几个观点：对称电压、不对称电压、非对称电压常规民品的电源端CE我们测试的是非对称电压，比对L对PE，或N-PE,以是我们一样平常会选择V-AMN。常规民品电源端CE测试频段需覆盖9kHz-30MHz,V-AMN须要知足阻抗哀求（50uH+5Ω）// 50Ω,在这里可能有些读者会有疑问，标准GB6113.102的4.3和4.4条例中指出（50uH+5Ω）// 50ΩV型AMN适用于（9kHz-150kHz），（50uH）// 50ΩV型AMN适用于（150kHz-30MHz），那为什么市情上的（50uH+5Ω）// 50Ω的V-AMN能知足哀求呢？
我们仔细阅读标准创造，在GB6113.102的附录A.2中指出（50uH+5Ω）// 50Ω也能知足4.4中对（50uH）// 50ΩV-AMN的哀求。
旗子暗记端CE
旗子暗记真个传导骚扰的运用多见于信息技能设备，如电脑、监控设备等，信息技能设备大多都包含电信/网络端口，在GB9254-2008中对电信/网络端口的定义如下：
在实际测试中最常见的端口便是交流机网口、监控系统的网络端口等。一样平常的信息技能设备都有相应的赞助设备AE，旗子暗记端CE紧张测试的是EUT与AE之间的旗子暗记线上的骚扰旗子暗记，我们在测试时该当仿照EUT正常利用时的状态，连接上所有的赞助设备，并担保其正常事情。电源端CE的紧张测试设备有吸收机、不对称人工电源网络、脉冲限幅器。
不对称网络（asymmetric artificial network）简称AAN,又称Y型网络，我们常见的T型网络是一种常见的Y型网络。AAN用于丈量非屏蔽平衡旗子暗记线上的共模电压，同时又能抑制旗子暗记线上的差模旗子暗记。这里我们须要把稳的是ANN测试的非屏蔽平衡旗子暗记线，在这里首先我们要明白什么是非屏蔽平衡线？这里有两个观点“屏蔽”和“平衡线”。“屏蔽”比较好理解，有些旗子暗记线会带有屏蔽层，用于屏蔽外部旗子暗记耦合，这些线便是屏蔽线。“平衡线”的观点多见于音***连接线，为了更好理解平衡线，我们必须知道什么是非平衡线?两者的差异在于旗子暗记传输办法上，非平衡线一样平常有旗子暗记端与地端，旗子暗记端为高端，地端为低端，利用旗子暗记端与地线电位差进行旗子暗记传输，如我们常见的RS232传输办法。平衡线与之不同，他是利用不同旗子暗记线之间的电位差进行旗子暗记传输，如我们常见的RS485传输办法。由于传输办法上的不同，平衡线避免了旗子暗记地环路引起的电位差问题，平衡线在长间隔传输上有巨大上风。在ANN的选型中，我们须要把稳一个特殊的参数：纵向转换损耗（LCL）。LCL指的是在一个单端口或双端口网络中，由互联线上的纵向（不对称）旗子暗记在网络端子上产生无用横向（对称模式）旗子暗记程度的量度，标准GB6113.102-7.2中对不同类型的线型的LCL做了以下规定。
标准规定了三类、五类、六类线的LCL哀求，三五六类线的观点多见于网线，网线分为UTP（非屏蔽双绞线）和STP（屏蔽双绞线）两类。UTP属于非屏蔽平衡线，是可以用AAN进行测试的。由于不同的线型对ANN有不同的LCL哀求，以是当客户对三类、五类、六类网线都有测试哀求时，是否须要同时采购3种ANN？在标准GB6113.102表5中对设备的符合性描述如下：对付发射试验，CISPR规定利用规定的LCL仿照不同种别电缆的对称性。以是答案也显而易见，测试不同类型的电缆，须要选配不同的ANN。
负载端CE
负载真个观点在GB17743-2017中有所提及，我们常规LED照明产品包含两部分：驱动器和灯具。在这个例子中灯具便是驱动器的负载。在标准GB17743-2017的图5中对负载端描述如下：
图中LT是DUT与负载连接线，P指的是电压探头，从事理图上我们创造，负载端CE的本色和电源端CE是同等的，都是测L-PE或N-PE的非对称旗子暗记,为了差异电源端CE，避免稠浊，标准又定义了负载端CE。当然并不仅仅照明行业有负载真个观点，家电行业中空调的外机也是一种常见的负载。看到这里可能有读者会问，既然负载端CE与电源端CE本色相同，直接用AMN是否可以？这个问题我们可以在电压探头的实际运用中找到答案，举个列子，比如空调的负载端测试，若用电压探头，测试时直接将探头夹在外机L或N端，PE接地即可，若用AMN，还需考虑端子类型与AMN供电插座的兼容性，需定制转换插座，十分未便利。若是碰到一些高压负载还需额外采购高压AMN。以是客户若有负载端CE的需求，还是推举采购电压探头。
其余在电压探头的运用中，客户常常会忽略一个问题，一样平常采购的电压探头会自带一个衰减器(ESH2Z31）如下图所示：
一样平常客户在利用时会忽略这个衰减器，将其安装在探头上直接测试，这样势必会导致测试结果的偏差，这个衰减器的实际浸染是用于测试线路阻抗的，通过打算添加衰减器与不添加衰减器的差值，再对照差值与阻抗参数表，查找出对应的线路阻抗。
试验支配

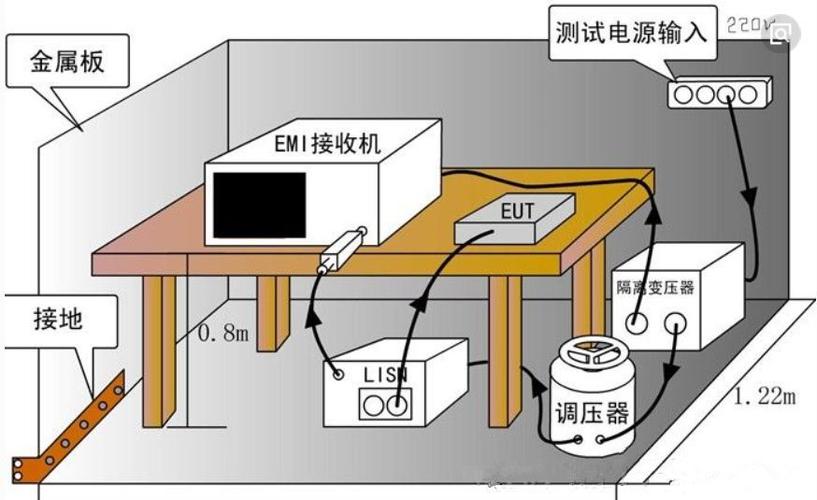

常见的台式设备的CE试验支配有以下两种，标准上规定EUT边界对参考接地板分别间隔80cm或40cm，图a中EUT边界间隔垂直参考接地板间隔80cm，间隔水平参考接地板40cm。图b中EUT边界间隔垂直参考接地板间隔40cm，间隔水平参考接地板80cm。以是我们会创造会有不同高度的测试桌，当碰着EUT设备较重的情形下，我们推举利用40cm测试桌。除上述两个间隔哀求之外，我们还需关注EUT电源端与AMN电源输出端之间的直线间隔，该间隔需知足80cm，当EUT供电电缆超过80cm时，须要8字绕接，担保80cm哀求。
CE测试小知识点
常规的产品比如灯具、家电类都是测试其电源输入端，但是也有产品是测试其电源输出端，比如光伏发电类产品，这些产品一样平常内部都有AC/DC模块，光伏发电产品须要将自身转化的电能输出至电网，若产品自身EMC性能较差，输出至电网的电能就会夹杂很多电磁滋扰，从而影响电网的用电质量，这也是为什么在2019年12月17日发布的新版GB4824中会新增“光伏发电系统”在8.2.2中新增“并网电网转换器的丈量”。如下图所示。
常见的光伏发电系统是DC输入，AC输出，直流电源供电至DC-AN再给EUT供电，EUT互换输出至LISN输出端，这块要特殊把稳，常规产品一样平常是EUT输入端接入LISN输出端，光伏发电类产品的事情特性，我们须要关注其互换输出真个传导骚扰。若EUT非并网设备，切忌不可如此连接，否则会破坏设备。一样平常实验室为了稳妥起见，还会在EUT并网端连接与EUT相应功率的纯阻性负载，在担保EUT满载的同时也起到一个保护设备的浸染。如下图所示
传导骚扰是最用于范围最广的EMC测试项目之一，本文着重讲解了传导骚扰耦合单元的参数与标准、EUT的标准支配。须要补充一点，以上文章讲述的是常规民品CE的测试，在CE测试的大范畴中还有喀呖声测试，还有汽车电子VCE和ICE测试等，由于篇幅有限，我们会不才期原创文章中详细展开，敬请期待，感激。
