所有铜电缆在线槽或管道内布线；垂直电缆则可以直接置放在电缆托架上或线槽内。所有光纤电缆在线槽或管道内布线。并担保为全体电缆路线留有足够大的波折半径。按照被批准的方法将所有电缆固定于槽箱和托架上。
本公司在配线间、电缆联接箱、电缆入口、垂直电缆、网络联接块以及其它地方按照工业老例标明导电体的电极(末端及环)。
本公司供应为了精确地完成安装事情所需的任何专用安装设备或工具。这将包括终接电缆举动步伐、铜/ 电缆接线举动步伐、通讯举动步伐、电缆转盘的支撑架、或其它安装电缆所需的工具。
在没有得当垫具的情形下，不得卷动或贮存电缆转盘。
不应沿电力线路旁安装任何电缆， 或与其它电气用具共享同一根线管、线槽或套管。
本公司担保在安装过程中的任何韶光不使电缆超过最大许可的拉力。也担保在安装过程中电缆的最小波折半径不超过所指定的极限。如不遵守相应的导则，本公司将供应精确改正情形所需的添加材料与用度。
在安装任何设备或电子部件时尽可能靠近配线架，并考虑将来的发展以便于管理与做事。
本公司在自己安装完毕的电线槽、电缆管和入口洞处用被批准的防火材料密封。电线槽、电缆管穿过防火楼梯前室时做防火处理。
所安装的线管道，若长度超过3 0 m 或90 ° 弯头超过2 个，则利用得当尺寸接线箱。
本公司供应本条约所规定的所有电缆所需的终接工具、工具箱以及其它附件。
2电磁滋扰的分离
带有不同种类旗子暗记或不同电压的设备如集装在一个共享的容器内，按供货商的有关哀求，有效地与任何其它一类的设备屏蔽以避免电磁滋扰。
3电缆的安排
根据图纸或规格解释书的哀求供应统统必需的电缆插销、插座、接头耳等等， 并按照电缆的种类与入口方向把它们固定于安装板和安装带上。

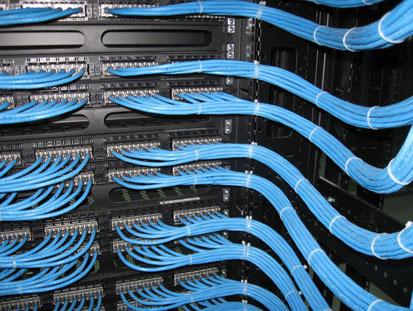

整洁地安排系统内所有线路的电缆导体， 并按正规间距将所有导体固定以防止电缆在运行情形下可能的破坏( 例如热膨胀、震撼等)或引起其它线路短路。
4电缆的终接
不要让已绝缘的导体触及未绝缘的有电部件或锐利的边缘。
每个终端只连接一条电缆导体。
本公司卖力在所有新安装的电缆框架上供应一个被批准的接地点， 并担保能精确地与任何现有举动步伐连接。还卖力精确地将所有有关的电缆、包合体、柜、做事箱、和框架连接起来以担保接地的延续性。所有接地由铜线或铜带组成，由一个被批准的楼宇接地点供应，并与紧张的电气接地点连接。
根据B S 7 6 7 1 供应线路保护导体给所有门、盖板、等等。接地铜导体的最小断面积为2.5平方毫米。
5测试与投运
所有由本公司安装的电缆举动步伐在被吸收以提高行全面的连续运行测试。所有的电缆缺陷，包括在制造厂内所产生的，都由本公司改正。
本公供应测试设备、测试荷载、旗子暗记发生器及其它设备足以显示所安装的联接系统在现场安装完毕后能符合运行哀求所需。
在水平和垂直主干铜线系统安装成后，采取供货商供应的标准测试器如网络剖析仪等或符合同等准的测试仪进行测试，确保每一对铜线的端接符合国际标准与规格。
在综合布线系统完成测试后，再合营电话系统进行独立测试，在每层楼配线房和总配线进行编号及跳线。
供应不少于以下测试:
平衡线缆链路测试。
链路测试。
平衡电缆的连接器件的传输测试。
模块式插口与插头配架端接的考验。
平衡线缆连接器件的可靠性测试。
安装后的综合布线系统符合有关国家规范( 或等同于I S O / I E C 1 1 8 0 1 国际标准) 对链路规格之哀求: -
平衡线缆链路的匹配阻抗，回转衰耗，衰耗，近端串音衰耗， 信噪衰耗比，直流电阻，传输延时，纵模到差模的转变损耗。
检讨各避雷器的装置。
检讨系统与电话进线之连接情形。
检讨余量布线及有关的文件。
6综合布线系统的故障相应能力
目前标准的构造化布线系统物理拓扑构造仍采取常规的星形构造，即从主配线架( MDF)、经由互联配线架，到楼层配线架( IDF)，或直接从MDF到IDF。水平系统从IDF配置成单星形或多星形构造。单星形构造是指从IDF直接连到设备上，而多星形构造则要通过另一层星形构造-区域配线架( Zone Cross-connect, ZC)，为运用系统供应了更大的灵巧性。
采取星型构造化综合布线系统，任何一个节点的故障都不会影响其它分支或全体布线系统的事情。详细的说，信息面板如果发生故障，也只会影响到与之连接和终端设备的事情，而与之相邻的设备仍可正常事情；同样，个中一条主干链路发生故障，也只会影响到与之连接的某一楼层可某一区域设备的事情，而不会影响到全体网络。因此我们在构造化布线系统设计时，将网络的水平系统设计成星型，主干垂直系统设计成星型和环型两种互为备份(在安全、容量上的备份)，可以更好地提高全体网络的可靠性。
此外我们设计构造化布线系统，哀求水平系统采取统一的UTP线缆和光纤，统一的信息模块，其目的便是预防在单个分支线路发生故障或须要切换运用时，可以方便地改换终真个信息模块，或经由大略的跳线插拔，来快捷地规复系统正常事情。
此项目的构造化布线系统在IDF内的配线架设计中，均考虑了留有25%的端口裕量，可以知足系统对发生故障或系统扩容的备份哀求。
在电源设计上，我方建议对综合布线系统哀求采取双路供电，一为UPS供电，一为普通市电，担保网络系统运行的可靠。
7综合在布线系统对环境的哀求
照明设计：室内照明不低于150Lx。强电总体设计机遇房应有设计院特殊考虑。
温度保持在18－27摄氏度之间。
湿度保持在30％－50％之间。
透风良好，清洁。
室内应供应UPS电源配电盘以担保网络设备运行及掩护的供电。
每个电源插座的容量不小于2000W。
设备间应安装符合法规哀求的消防系统。耐火等级应符合现行国家标准《高层民用建筑防火规范》、《建筑设计防火规范》及《打算站园地安全哀求》的规定。
设备间的室内装修、空调设备系统和电气照明等安装应在装机提高行。设备间内的装修应知足工艺哀求，经济适用。若根据设备、环境哀求需设活动地板时，活动地板应作防静电处理。
应只管即便靠近做事电梯，以便装运笨重设备；
应只管即便阔别有害气体源以及存放堕落、易燃、易爆炸物处。
设备间应阔别强振源、强噪声源，避开强磁场的滋扰。
配线间接地哀求如下：
供应得当的接地端，机架/机柜运用直径4mm4mm的铜线连接至接地端。
单独接地电阻值不应大于4欧姆，联合接地电阻值不应大于1欧姆。
8验收方法
为担保大厦综合布线系统工程施工质量检讨、随工考验和竣工验收等事情的技能哀求，制订本方法。
本方法适用于新建、扩建综合布线系统工程的验收。
工程中凡遇本方法未包括的技能标准、技能哀求，可依据设计规范的哀求及干系国家标准实行。
在施工过程中，施工单位必须实行本方法有关施工质量检讨的规定。培植单位应通过工地代表或工程监理职员加强工地的随工质量检讨，及时组织暗藏工程的考验和签证事情。
综合布线系统工程的验收，除应符合本方法外，尚应符合国家现行的有关标准的规定。
对某大厦环境的检讨
工程落成后应对交卸间、设备间、事情区的建筑和环境条件进行检讨，检讨内容如下：
交卸间、设备间、事情区土建工程已全部竣工。房屋地面平整、光洁，门的高度和宽度应不妨碍设备和器材的搬运，门锁和钥匙完好。
房屋预埋地槽、暗管及孔洞和竖井的位置、数量、尺寸均应符合设计哀求。
铺面活动地板的场所，活动地板防静电方法的接地应符合设计哀求。
交卸间、设备间应供应220V单相带地电源插座。
交卸间、设备间应供应可靠的接地装置，设置接地体时，检讨接地电阻值及接地装置应符合设计哀求。
交卸间、设备间的面积、透风及环境温、湿度应符合设计哀求。
对付工程所用材料的检讨
器材考验一样平常哀求如下：
工程所用缆线器材型式、规格、数量、质量在施工前应进行检讨，无出厂考验证明材料与设计不符者不得在工程中利用。
经考验的器材应做好记录，对不合格的器件应单独存放，以备核查与处理。
工程中利用的缆线、器材应与订货条约或封存的产品在规格、型号、等级上符合。
备品、备件及各种资料应完好。
型材、管材与铁件的检讨哀求如下：
各种型材的材质、规格、型号应符合设计文件的规定、表面应光滑、平整，不得变形、断裂。预埋金属线槽、过线盒、接线盒及桥架表面涂覆或镀层均匀、完全，不得变形、破坏。
管材采取钢管、硬质聚氯乙烯管时，其管身应光滑、无伤痕，管孔无变形，孔径、壁厚应符合设计哀求。
管道采打水泥管块时，应按通信管道工程施工及验收中干系规定进行考验。
各种铁件的材质、规格均应符合质量标准，不得有歪斜、扭曲、飞刺、断裂或破损。
铁件的表面处理和镀层应均匀、完全，表面光洁，无脱落、气泡等毛病。
缆线的考验哀求如下 ：
工程利用的对绞电缆和光缆型式、规格应符合设计的规定和条约哀求。
电缆所附标志、标签内容应完好、清晰。
电缆外护线套需完全无损，电缆应附有出厂质量考验合格证。如用户哀求，应附有本批量电缆的技能指标。
电缆的电气性能抽验应从本批量电缆中的任意三盘中各截出100m长度，加上工程中所选用的接插件进行抽样测试，并作测试记录。
光缆开盘后应先检讨光缆外表有无损伤，光缆端头封装是否良好。
综合布线系统工程采取光缆时，应检讨光缆合格证及考验测试数据，在必要时，可测试光纤衰减和光纤长度时，测时哀求如下：
1)衰减测试：宜采取光纤测试仪进行测试。测试结果如超出标准或与出厂测试数值相差太大，运用光功率计测试，并加以比较，断定是测试偏差还是光纤本身衰减过大。
2) 长度测试：哀求对每根光纤进行测试，测试结果应同等，如果在同一盘光缆中，光缆长度差异较大，则应从另一端进行测试或做通光检讨以剖断是否有断纤征象存在。
光纤接插软线(光跳线)考验应符合下列规定：
1) 光纤接插软线，两端的活动连接器(活接头)端面应装置有得当的保护盖帽。
2) 每根光纤接插软线中光纤的类型应有明显的标记，选用应符合设计哀求。
接插件的考验哀求如下：
配线模块和信息插座及其它接插件的部件应完全，检讨塑料材质是否知足设计哀求。
保安单元过压、过流保护各项指标应符合有关规定。
光纤插座的连接器利用型式和数量、位置应与设计符合。
配线设备的利用应符合下列规定
光、电缆交卸设备的型式、规格应符合设计哀求。
光、电缆交卸设备的编排及标志名称应与设计符合。各种标志应统一，标志位置精确、清晰。
有关对绞电缆电气性能、机器特性、光缆传输性能及接插件的详细技能指标和哀求，应符合设计哀求。
对付某大厦设备安装情形的考验
机柜、机架安装哀求如下：
机柜、机架安装完毕后，垂直偏差度应不大于3mm。机柜、机架安装位置应符合设计哀求。
机柜、机架上的各种零件不得脱落或碰坏，漆面如有脱落应予以补漆，各种标志应完全、清晰。
机柜、机架的安装应稳定，如有抗震哀求时，应按施工图的抗震设计进行加固。
各种配线部件安装哀求如下：
各部件应完全，安装就位，标志完好；
安装螺丝必须拧紧，面板应保持在一个平面上。
8位模块通用插座安装哀求如下：
安装在活动地板或地面上，应固定在接线盒内，插座面板采取直立和水平等形式；接线盒盖可开启，并应具有防水、防尘、抗压功能。接线盒盖面应与地面齐平。
8位模块式通用插座、多用户信息插座或凑集点配线模快，安装位置应符合设计哀求。
8位模块式通用插座底座盒的固定方法按施工现场条件而定，宜采取预置扩展螺丝钉固定等办法。
固定螺丝需拧紧，不应产生松动征象。
各种插座面板应有标识，以颜色、图形、笔墨表示所接终端设备类型。
电缆桥架及线槽的安装哀求如下：
桥架及线槽的安装位置应符合施工图规定，旁边编差不应超过50mm；
桥架及线槽水平度每米偏差不应超过2mm；
垂直桥架及线槽应与地面保持垂直，并无倾斜征象，垂直度偏差不应超过3mm;
线槽截断处及两线槽拼接处应平滑、无毛刺；
吊架和支架安装应保持垂直，整洁稳定，无歪斜征象；
金属桥架及线槽节与节间应打仗良好，安装稳定。
安装机柜、机架、配线设备屏蔽层及金属钢管、线槽利用的接地体应符合设计哀求，就近接地，并应保持良好的电气连接。
缆线的敷设
缆线一样平常应按下列哀求敷设：
缆线的型式、规格应与设方案定符合
缆线的布放应自然平直，不得产生扭绞、打圈接头等征象，不应受外力的挤压和损伤。
缆线两端应贴有标签，应标明编号，标签书写应清晰，端正和精确。标签应选用不易破坏的材料。
缆线终接后，应有余量。交卸间、设备间对绞电缆预留长度宜为0.51.0m，事情区为10～30mm；光缆布放宜盘留，预留长度宜为3～5m，有分外哀求的应按设计哀求预留长度。
缆线的波折半径应符合下列规定：
1) 非屏蔽4对对绞线电缆的波折半径应至少为电缆外径的4倍；
2) 屏蔽4对对绞线电缆的波折半径应至少为电缆外径的6～10倍；
3) 主干对绞电缆的波折半径应至少为电缆外径的10倍；
4) 光缆的波折半工半续径应至少为光缆外径的15倍。
电源线、综合布线系统缆线应分隔布放，缆线间的最小净距应符合设计哀求，并符合表5.1.1-1的规定。
建筑物内电、光缆暗管敷设与其它管线最小净距见表5.1.1-2的规定。
在暗管或线槽中缆线敷设完毕后，宜在信道两端口出口处用添补材料进行封堵。
表5.1.1-1对绞电缆与电力线最小净距
最小净距(mm)
380V<2kV.A
380V2.5~5kV.A
380V>5Kv.A
对绞电缆与电力电缆平行敷设
130
300
600
有一方在接地的金属槽道或钢管中
70
150
300
双方均在接地的金属槽道或钢管中
注
80
150
注：双方都在接地的金属槽道或钢管中，且平行长度小于10m时，最小间距可为10mm。表中对绞电缆如采取屏蔽电缆时，最小净距可适当减小，并符合设计哀求。
表5.1.1-2 电光缆暗管敷设与其它管线最小净值
管线种类
平行净距(mm)
垂直交叉净距(mm)
避雷引下线
1000
300
保护地线
50
20
热力管(不包封)
500
500
热力管(包封)
300
300
给水管
150
20
煤气管
300
20
压缩空气管
150
20
预埋线槽和暗管敷设缆线应符合下列规定：
敷设线槽的两端宜用标志表示出编号和长度等内容。
敷设暗管宜采取钢管或阻燃硬质PVC管。布放多层屏蔽电缆、扁平缆线和大对数主干光缆时，直线管道的管径利用率为50%～60%，弯管道应为40%～50%。暗管布放4对对绞电缆或4芯以下光缆时，管道的截面利用率应为25%30%。预埋线槽宜采取金属线槽，线槽的截面利用率不应超过50%。
设置电缆桥架和线槽敷设缆线应符合下列规定：
电缆线槽、桥架宜赶过地面2.2m以上。线槽和桥架顶部距楼板不宜小于30mm；在过梁或其它障碍物处，不宜小于50 mm。
槽内缆线布放应顺直，只管即便不交叉，在缆线进出线槽部位、转弯处应绑扎固定，其水平部分缆线可以不绑扎。垂直线槽布放缆线应每间隔1.5m固定在缆线支架上。
电缆桥架内缆线垂直敷设时，在缆线的上端和每间隔1.5m处应固定在桥架的支架上；水平敷设时，在缆线的首、尾、转弯及每间隔5~10m处进行固定。
在水平、垂直桥架和垂直线槽中敷设缆线时，应对缆线进行绑扎。对绞电缆、光缆及其它旗子暗记电缆应根据缆线的种别、数量、缆径、缆线芯数分束绑扎。绑扎间距不宜大于1.5m，间距应均匀，松紧适度。
楼内光缆宜在金属线槽中敷设，在桥架敷设时应在绑扎固定段加装垫套。
采取吊顶支撑柱作为线槽在顶棚内敷设缆线时，每根支撑柱所辖范围内的缆线可以不设置线槽进行布放，但应分束绑扎，缆线护套应阻燃，缆线选用应符合设计哀求。
建筑群子系统采取架空、管道、直埋、墙壁及暗管敷设电、光缆的施工技能哀求应按照本地网通信线路工程验收的干系规定实行。
保护方法
水平子系统缆线敷设保护应符合下列哀求。
预埋金属线槽保护哀求如下：
1) 在建筑物中预埋线槽，宜按单层设置，每一起由预埋线槽不应超过3根，线槽截面高度不宜超过25mm，总宽度不宜超过300mm。
2) 线槽直埋长度超过30m或在线槽路由交叉、转弯时，宜设置过线盒，以便于布放缆线和维修。
3) 过线盒盖能开启，并与地面齐平，盒盖处应具有防水功能。
4) 过线盒和接线盒盒盖应能抗压。
5) 从金属线槽至信息插座接线盒间的缆线宜采取金属软管敷设。
预埋暗管保护哀求如下：
1) 预埋在墙体中间的最大管径不宜超过50 mm，楼板中暗管的最大管径不宜超过25mm。
2) 直线布管每30m处应设置过线盒装置。
3) 暗管的转弯角度应大于90度，在路径上每根暗管的转弯角度不得多于2个，并不应有S 弯涌现，有弯头的管段长度超过20m时，应设置管线过线盒装置；在有2个弯时，不超过15m应设置过线盒。
4) 暗管转弯的曲率半径不应小于该管外径的6倍，如暗管外径大于50mm时，不应小于10倍。
5) 暗管管口应光滑，并加有护口保护，管口伸出部位宜为25~50mm。
网络地板缆线敷设保护哀求如下：
1) 线槽之间应沟通。
2) 线槽盖板应可开启，并采取金属材料。
3) 主线槽的宽度由网络地板盖板的宽度而定，一样平常宜在200mm旁边，支线槽宽宽不宜小于70mm。
4) 地板块应抗压、抗冲击和阻燃。
设置缆线桥架和缆线线槽保护哀求如下：
1) 桥架水平敷设时，支撑间距一样平常为1.5~3m，垂直敷设时固定在建筑物构体上的间距宜小于2m，距地1.8m以下部分应加金属盖板保护。
2) 金属线槽敷设时，不才列情形下设置支架或吊架。--线槽接头处；--每间距3m处；--离开线槽两端出口0.5m处；--转弯处。
3) 塑料线槽槽底固定点间距一样平常宜为1m。
铺设活动地板敷设缆线时，活动地板内净空应为150~300mm。
采取公用立柱作为顶棚支撑柱时，可在立柱中布放缆线。立柱支撑点宜避开沟槽和线槽位置，支撑应稳定。立柱中电力线和综合布线缆线合一布放时，中间应有金属板隔开，间距应符合设计哀求。
金属线槽接地应符合设计哀求。
金属线槽、缆线桥架穿过墙体或楼板时，应有防火方法。
干线子系统缆线敷设保护办法应符合下列哀求：
缆线不得布放在电梯或供水、供汽、供暧管道竖井中，亦不应布放在强电竖井中。
建筑群子系统缆线敷设保护办法应符合设计哀求。
缆线终接
缆线终接的一样平常哀求如下：
缆线在终接前，必须核对缆线标识内容是否精确；
缆线中间不许可有接头；
缆线终接处必须稳定、打仗良好；
缆线终接应符合设计和施工操作规程；
对绞电缆与插接件连接应认准线号、线位色标，不得颠倒和错接。
对绞电缆芯线终接应符合下列哀求：
终接时，每对对绞线应保持扭绞状态，扭绞松开长度对付5类线不应大于13mm。对绞线在与8位模块式通用插座相连时，必须按色标和线对顺序进行卡接。插座类型、色标和编号应符合图6.0.2的规定。在两种连接图中，首推A类连接办法，但在同一布线工程中两种连接办法不应稠浊利用。屏蔽对绞电缆的屏蔽层与接插件终接处屏蔽罩必须可靠打仗，缆线屏蔽层应与接插件屏蔽罩360度圆周打仗，打仗长度不宜小于10mm。
光缆芯线终接应符合下列哀求：
采取光纤连接盒对光纤进行连接、保护，在连接盒中光纤的波折半径应符合安装工艺哀求。
光纤熔接处应加以保护和固定，利用连接器以便于光纤的跳接。
光纤连接盒面板应有标志。
光纤连接损耗值，应符合表6.0.3的规定。
表6.0.3光纤连接损耗
光纤连接损耗(dB)
连接种别
多 模
单 模
均匀值
最大值
均匀值
最大值
熔接
0.15
0.3
0.15
0.3
各种跳线的终接应符合下列规定：
各种跳线缆线和接插件间打仗应良好，接线无误，标志完好。跳线选用类型应符合系统设计哀求。
各种跳线长度应符合设计哀求，一样平常对绞电缆跳线不应超过5m，光缆跳线不应超过10m。
9测试方法
测试仪器仪表的哀求：
电气性能测试仪按二级精度，应达到演出7.0.2规定的哀求。
表7.0.2测试仪精度最低性能哀求
序号
性能参数
1~100兆赫(MHz)
1
随机噪音最低值
65-15log(f100)dB
2
剩余近端串音(NEXT)
55-15log(f100)dB
3
平衡输出旗子暗记
37-15log(f100)dB
4
共模抑制
37-15log(f100)dB
5
动态精确度
±0.75dB
6
长度精确度
±1m±4%
7
回损
15dB
注：动态精确度适用于从0dB 基准值至优于NEXT极限值10dB的一个带宽，按 60dB限定。
现场测试仪应能测试3、5类对绞电缆布线系统及光纤链路。
测试仪表应有输出端口，以将所有存贮的测试数据输出至打算机和打印机，进行掩护和文档管理。
电、光缆测试仪表应具有合格证及计量证书。
工程验收文档资料
竣工技能文件按下列哀求进行体例。
工程竣工后，施工单位应在工程验收以前，将工程竣工技能资料交给培植单位。
综合布线系统工程的竣工技能资料应包括以下内容：
1) 安装工程量；
2) 工程解释；
3) 设备、器材明细表；
4) 竣工图纸为施工中变动后的施工设计图；
5) 测试记录(宜采取中文表示)；
6) 工程变更、检讨记录及施工过程中，需变动设计或采纳干系方法，由培植、设计、施工等单位之间的双方洽商记录；
7) 随工验收记录；
8) 暗藏工程签证；
9) 工程决算。
竣工技能文件要担保质量，做到外不雅观整洁，内容完好，数据准确。
在验收中创造不合格的项目，应由验收机构查明缘故原由，分清任务，提出办理办法。
综合布线系统工程如采取打算机进行管理和掩护事情，应按专项进行验收。
综合布线系统测试解释
综合布线系统测试包括：
水平铜缆测试；
垂直干线铜缆测试；
垂直干线光缆测试；
系统测试完毕后及组织有关技能及管理职员对全体系统进行验收。
构造化布线系统的测试哀求
为确保综合布线系统性能，确认布线系统的元器件性能及安装质量，工程落成后需按TIA /EIA 568-B规定的CAT3及PowerSUM CAT5e及GigOBOEED六类布线系统标准分别对三类及五类，六类系统进行测试，铜缆系统采取专用电子测试仪器进行测试，包括以下几项内容：
1，极性、连续性、短路、断路测试及长度
2，旗子暗记全程衰减测试
3，旗子暗记近，远串音衰耗测试
4，构造回转衰耗SRL
5，特性阻抗
6，传输延时
我公司建议采取以下铜缆测试仪器：
FLUKE DTX (CAT6信道测试)
国际标准组织及江西普天推举下列六类布线测试仪表：
1， DSP-4000 (Fluke Corporation)
2, WireScope-350 (Agilent Technologies)
3, Onmi-Scanner (Microtest Inc)
4, LT-8600 (WaveTek Inc)
DSP-4000 ONMI-Scanner WireScope-350 LT-8600
江西普天 GigOBOEED XL7的测试值
2.1.6.10系统验收评审方案
某大厦构造化布线系统落成后，技能相应评分方案
附录A 综合布线系统工程考验项目及内容
表A考验项目及内容
阶段
验收项目
验收内容
验收办法
一、施工前检讨
1、环境哀求
(1)地皮施工情形：地面、墙面、门、电源插座及接地装置；
施工前检讨
(2)土建工艺：机房面积、预留孔洞；
(3)施工电源；
(4)地板铺设
2、器材考验
(1)外不雅观检讨；
施工前检讨
(2)型式、规格、数量；
(3)电缆电气性能测试；
(4)光纤特性测试
3、安全、防火哀求
(1)消防器材；
施工前检讨
(2)危险物的堆放；
(3)预留孔洞防火方法
二、设备安装
1、交卸间、设备间、设备机柜、机架
(1)规格、外不雅观；
随工考验
(2)安装垂直、水平度；
(3)油漆不得脱落；
(4)各种螺丝必须紧固；
(5)抗震加固方法；
(6)接地方法
2、配线部件及8位模块式通用插座
(1)规格、位置、质量；
随工考验
(2)各种螺丝必须拧紧；
(3)标志完好；
(4)安装符合工艺哀求；
(5)屏蔽层可靠连接
三、电、光缆布放(楼内)
1、电缆桥架及线槽布放
(1)安装位置精确；
随工考验
(2)安装符合工艺哀求；
(3)符合布放缆线工艺哀求；
(4)接地
2、缆线暗敷(包括暗管、线槽、地板等办法)
(1)缆线规格、路由、位置；
暗藏工程签证
(2)符合布放缆线工艺哀求；
(3)接地
四、电、光缆布放(楼间)
1、架空缆线
(1)吊线规格、架设位置、装设规格；
随工考验
(2)吊线垂度；
(3)缆线规格；
(4)卡、挂间隔；
(5)缆线的引入符合工艺哀求；
2、管道缆线
(1)利用管孔孔位；
暗藏工程签证
(2)缆线规格；
(3)缆线走向；
(4)缆线的防护举动步伐的设置质量；
3、埋式缆线
(1)缆线规格；
暗藏工程签证
(2)敷设位置、深度；
(3)缆线的防护举动步伐的设置质量；
(4)回土夯本色量
4、隧道缆线
(1)缆线规格；
暗藏工程签证
(2)安装位置，路由；
(3)土培植计符合工艺哀求
5、其他
(1)通信线路与其他举动步伐的距；
随工考验或暗藏工程签证
(2)进线室安装、施工质量
五、缆线闭幕
1、8位模块式通用插座
符合工艺哀求
随工考验
2、配线部位
符合工艺哀求
3、光纤插座
符合工艺哀求
4、各种跳线
符合工艺哀求
六、系统测试
1、工程电气性能测试
(1)连接图；
竣工考验
(2)长度；
(3)衰减；
(4)近端串音(两端都应测试)；
(5)设计中分外规定的测试内容
2、光纤特性测试
(1)衰减；
竣工考验
(2)长度
七、工程总验收
1、竣工技能文件
清点、交卸技能文件
竣工考验
2、工程验收评价
考察工程质量，确认验收结果
