上次给大伙拆了全网首拆！
扫描电镜专用，英国牛津产X射线能谱剖析仪（EDS） ，本日给大伙拆一下这个镜子的电子枪吧。
为啥要拆电子枪呢？这个话题要从迢遥的2019年提及，那时还没有疫情爆发，那时还没有过年放假，深圳一位老大哥看我折腾的难熬痛苦，于是说要增援我半套残废的镜子直接研究，于是乎镜子就在今年4月份到家了。
但是呢这玩意没有驱动部分，没有电控部分也没有图纸手册，以是想要知道电子枪上这一大把电缆的连接定义，就只能拆了。
这套镜子到家之后经由别扭的拆解，上楼组装真空系统，从到处漏气整顿到能抽到5e-6Torr，难为了我一个多月，眼看着整顿利索的真空系统要拆解毁坏重新来调，心情格外蛋疼但是不拆也没办法，找不到接线定义即是废铁，末了纠结一个多月（实在是
废话不多说了上图 各位开始看戏
首先上图镜子组装完之后镜体和自己焊接的不锈钢角铁机架（电控部分还没做只做了真空系统逻辑掌握部分）
电子枪顶端灯丝仓，打开可以看到里面的韦氏冒（栅极）里面包裹的是灯丝
透过电子枪真空管路接口向内看，可以看到电子枪的两个电极——栅极和阳极
韦氏冒拔下来可以看到里面的灯丝，放大可以看到发叉型灯丝的尖端在栅极孔的正中央
OK 开拆电子枪本体，电子枪总览
去掉灯丝栅极组件的阳极帽部分
特写，可以看到阳极帽上被电子打过的痕迹，可以预测这个镜子用的韶光不算短
拆掉第一级镜筒组件，可以看到第一层电子透镜（电子透镜用来汇聚电子束）
第一级电子透镜光栅特写
拆掉螺丝拿出第一级电子透镜和阳极帽总成，可以看到里面的电子透镜线圈
线圈特写，此组线圈用来对电子枪的电子束光斑进行形变纠正，每次改换灯丝之后阴极（灯丝）栅极相对付阳极的位置就会发生眇小的变革。
这些变革会导致电子束打在终极样品上的光斑由圆形变成椭圆形，导致电镜在高倍率（10000X）下相场模糊或者被不雅观测物体有形变。
这时就须要用到这两组线圈来校正光斑，使光斑达到最完美的圆形来肃清这种畸变
阳极帽特写，灯丝通电被加热后电子会溢出在韦氏冒（栅极）周围形成电子云，在阳极电场的吸引下高速射出行程电子束
阳极组件和光栅管
拧开阳极帽后看到电子枪校正线圈组的真面孔，该组线圈由两组组成每组线圈又分为X和Y两个方向。
给不同线圈施加电压从而达到校正的目的
第一组拆解完毕，接下来的一组镜筒内是聚焦电磁透镜组。
该组线圈由两个聚焦线圈组成，硕大而厚实的线圈可以供应强有力的磁场将电子束聚焦到几nm的光斑，从而达到200000X的放大倍率。
线圈特写
拆掉聚焦线圈组后，就看到了最核心的扫描和相差校正线圈组，该组线圈表面铁壳内还有一组物镜线圈。
电子束射出聚焦透镜组后，进入扫描线圈组的光栅
拆开聚焦透镜组后真个盖板，里面还有一个手动光栅组件，该组件可以人为选择电子束的光斑直径
光栅背面特写
光栅正面特写，以看到两个光栅上都有电子束打过的痕迹，而且颜色都不相同很好看。
眼尖的您能看得到光栅孔的位置吗？
光栅组件拆完之后，有个奇怪的构造类似涡旋压缩机的转子一层一层环绕在光栅杆外围
考虑良久剖析之后，想到这个构造部件的可能用场之一是接管打在光栅板上的溅射电子，防止溅射电子被带入下一级电子透镜和光栅。
聚焦透镜组出射光栅
扫描透镜组入射光栅

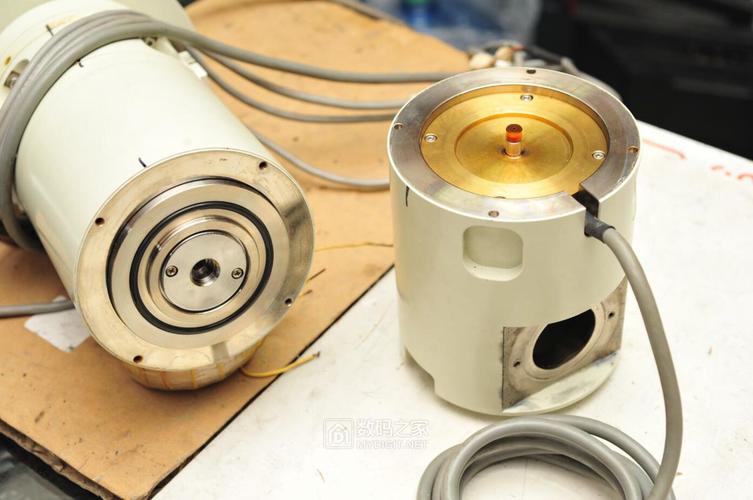

取出光栅头后的扫描透镜组件和物镜总成
物镜（实质是一个锥形电磁线圈）
拆掉物镜外壳后内部的构造
物镜外壳锈蚀严重
值得光彩的是物镜光栅是纯紫铜的并没有受到堕落
被电子溅射形成色斑的物镜镜筒
物镜镜筒光栅
小心翼翼的抽出扫描线圈组件
组件内各种电磁透镜的极靴管
线圈组特写，从左至右依次为：第一级赞助聚焦线圈，像散改动线圈组（8枚空心小线圈），扫描线圈，第二级赞助聚焦线圈。
像散改动线圈组特写
全体透镜组特写
末了上图描述一下，如何查找每组线圈对应的接线和功能——热成像！
是的，利用电流在线圈内会发热的事理，给线圈施加500mA的电流，然后用热成像不雅观察发热的线圈，从而得出接线端子和线圈的对应关系。
通过给线束相同的接头，通电利用热像不雅观察，就可以准确的剖析出正在通电的接头和线圈的对应关系。
这样就能快速准确的理清这一大堆插头连线的功能
这是一天折腾之后摸索出的所有线圈接线和功能
末了回到家里将电子枪组装起来，抽真空实验结果，还好没有作孽，真空度轻松的达到了3e-5Torr
至此，全剧终。各位看官下期节目在会
感激不雅观看！
