充电头网拿到了侨威科技一款PoE供电器，这款供电器采取梅花电源插座，并设有两个RJ45网线接口，支持千兆传输速率。供电器输出规格为54V0.268A，输出功率约为15W。在供电器壳体上还设有指示灯用于电源指示。下面就带来这款PoE供电器的拆解，一起看看内部的用料和设计。
侨威15W PoE供电器外不雅观侨威15W PoE供电器采取PC防火材质玄色外壳，表面磨砂抗指纹，边缘圆润过渡。
机身输入端配置的是独立母座的梅花插口。
另一端配置两个RJ45网口。
机身顶面对应两个网口处罚别印有PoE、LAN标识，以及对应参数，方便用户差异利用。
此外顶面还配置有指示灯，事情状态下亮蓝光。
机身底部贴有侨威15W PoE供电器铭牌，产品通过了CCC、CE、FCC、UKCA、NOM、UL、NOM、NYCE、EAC等认证，制造商为侨威科技株式会社。
产品参数特写
型号：P015U06
输入：100-240V~50/60Hz 0.5A
输出：56V0.268A 15W
产品还通过了VI级能效认证。
实测侨威15W PoE供电器机身长度为85.45mm。
宽度为47.52mm。
厚度为30.09mm。
产品拿在手上的大小直不雅观感想熏染。
其余测得侨威15W PoE供电看重量约为94g。
侨威15W PoE供电器拆解看完了侨威科技PoE供电器的外不雅观展示，下面就进行拆解，一起看看内部的用料和设计。

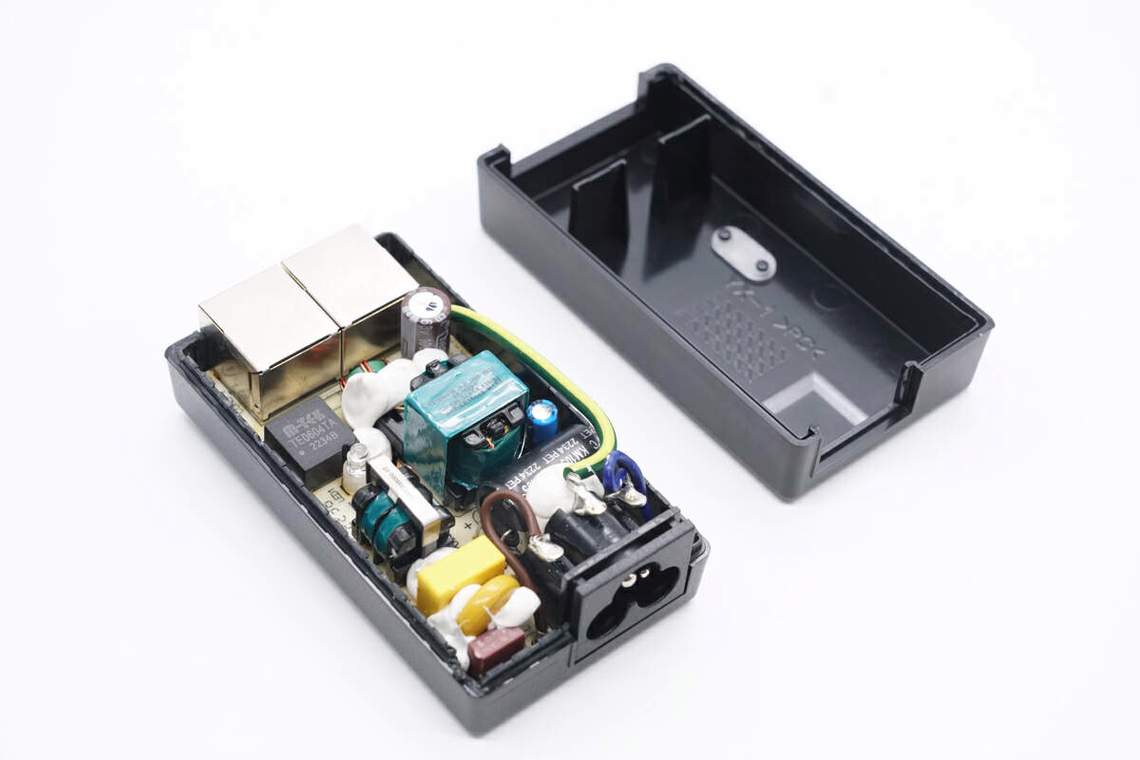

首先沿壳体接缝拆开供电器外壳。
盖子内部对应指示灯位置设有导光塑料。
PCBA模块通过胶水固定在壳体内部。
从壳体内部取出PCBA模块。
利用游标卡尺测得PCBA模块长度约为81mm。
PCBA模块宽度约为42.3mm。
PCBA模块厚度约为u16.9mm。
PCBA模块正面一览，右上角为互换输入插座，通过导线焊接连接。下方焊接保险丝，压敏电阻，安规X2电容和共模电感，元件之间通过打胶固定。在上方焊接高压滤波电容和变压器，左侧为输出端，焊接两个RJ45网线接口，上方焊接滤波电容，下方焊接滤波电感。
PCBA模块背面焊接整流桥，电源主控芯片和整流二极管。初次级之间分界明显。
通过对PCBA模块的不雅观察创造，侨威科技这款PoE供电器采取原边反馈方案，未利用光耦进行输出电压反馈。下面我们就从输入端开始理解这款供电器的用料。
输入端焊接梅花电源插座，左侧焊接保险丝和压敏电阻。
电源插座通过导线焊接连接。
PCBA模块侧面焊接保险丝，压敏电阻，安规X2电容，共模电感。左侧焊接网线插座，滤波电感和指示灯。
输入端保险丝来自华德电子，规格为2A250V。
压敏电阻型号TVR10471，用于浪涌过电压保护。
安规X2电容来自亿曼丰，规格为0.22μF。
共模电感磁芯采取弹片夹持固定。
整流桥来自平伟，型号ABS210，规格为2A1000V。
PCBA模块另一侧焊接高压滤波电容，蓝色Y电容和输出滤波电容。
高压滤波电容来自承兴，规格为33μF400V。
电源主控芯片来自通嘉科技，型号LD9174，芯片内部集成开关管，支持CCM和QR事情模式，采取电流模式掌握，支持逐周期电流限定，芯片为原边反馈，支持供电和过电压保护，内置过热保护功能。
4.7μF50V电解电容用于为主控芯片供电。
变压器磁芯缠绕胶带绝缘，次级采取多层绝缘线绕制。
蓝色Y电容特写。
输出整流管型号ES3GBF，是一颗超快规复二极管，规格为400V3A。
输出滤波电容规格为100μF63V。
输出滤波电感采取磁环抱制。
电感来自鸿磐科技，型号TE0604TA。
输出端设有网线接口。
LED电源指示灯特写。
全部拆解一览，来张百口福。
充电头网拆解总结侨威科技这款PoE供电器采取直板造型设计，输入端采取梅花电源插座，输出端设有两个RJ45网线接口，支持千兆传输速率。供电器支持100-240V环球宽电压输入，输出电压为54V，输出电流为0.268A，输出功率为15W。在壳体上设有指示灯，用于供电指示。
充电头网通过拆解理解到，侨威科技这款PoE供电器采取原边反馈开关电源设计，利用通嘉科技LD9174电源芯片，芯片内部集成开关管。输出采取二极管整流，电解电容均来自承兴。供电器元件之间大面积打胶加固，内部做工与用料踏实可靠。
