rdekono EG19"3U机箱侧面分解图
干系机箱生产厂家无论是schroff、HEITCE、ELMA或是rdekono，环绕以上的尺寸的板卡，PCB导轨的样式最为丰富，可以知足不同产品或利用环境的需求，其他尺寸的可以考虑三段式导轨的形式来实现，但凡卡深度尺寸的增减最好是10mm的倍数，这样可以有效的降落加工难度，降落加工本钱。

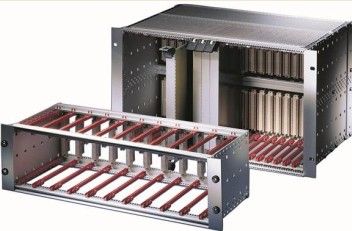

各厂家PCB CARD GUIDE 卡导轨
符合IEEE1101.10标准的导轨增加了ESD静电开释卡脚以及，防插错编码功能，ESD静电开释卡角，提高了设备的可靠性，板卡的位置可以用，防差错编码来管理，避免人为的误操作。
schroff导轨，cpci导轨
还有一些其他样式的导轨，例如不该用分体面板时，PCB板卡可以合营，PCB拉出锁紧装置，实现PCB的拔出以及锁紧。北京瑞德科诺供应样式如下图。
可以适配schroff以及HEITEC，PCB拉出锁紧装置的导轨
三段式导轨紧张是为了知足不同深度PCB插件板，导轨端头为塑料材质，中间段是表面阳极氧化的铝型材。导轨端头的形式多样，知足各种标准需求。
北京瑞德科诺适配schroff的三段式导轨
加强型导轨，常日产品运用在关键领域，例如，航空航天高速列车等，产品构造强度设计预留较大冗余，确保产品拥有构造强度的万无一失，这样做本钱也增加了很多，构造强度也确实让人很踏实。
适配schroff subrack的加强型导轨，供应三个规格。
PCB导轨，材质大多采取阻燃等级UL94V0级塑胶材质，有一些分外行业，例如轨道交通畅业对温度范围的哀求，零下40到80度范围，防火等级达到sl 2级以上。
用不同颜色以区分板卡类型
选择导轨的最佳配置办法，根据产品的需求，以及符合干系标准的哀求如防火，高低温以及产品强度，本钱预算 ，整机可靠性冗余需求，综合以上成分，匹共同适产品自身需求的导轨。
下一次见面PCB插件板加强以及防护
