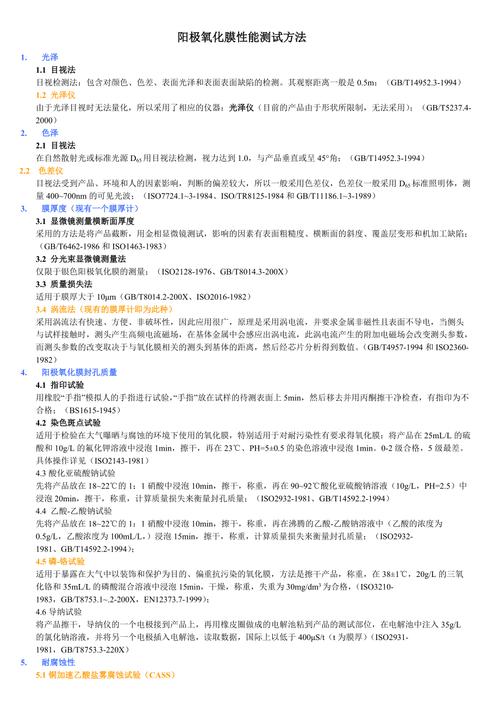

1. 光泽
1.1 目视法
目视检测法：包含对颜色、色差、表面光泽和表面表面毛病的检测。其不雅观察间隔一样平常是0.5m；（GB/T14952.3-1994）
1.2 光泽仪
由于光泽目视时无法量化，以是采取了相应的仪器：光泽仪；（GB/T5237.4-2000）
2. 光荣
2.1 目视法
在自然散射光或标准光源D65用目视法检测，视力达到1.0，与产品垂直或呈45°角；（GB/T14952.3-1994）
2.2 色差仪
目视法受到产品、环境和人的成分影响，判断的偏差较大，以是一样平常采取色差仪，色差仪一样平常采取D65标准照明体，丈量400~700nm的可见光波；（ISO7724.1~3-1984、ISO/TR8125-1984和GB/T11186.1~3-1989）
3. 膜厚度
3.1 显微镜丈量横断面厚度
采取的方法是将产品截断，用金相显微镜测试，影响的成分有表面粗糙度、横断面的斜度、覆盖层变形和机加工毛病；（GB/T6462-1986和ISO1463-1983）
关注铝箱家当，帮你完成奇迹梦想
3.2 分光束显微镜丈量法
仅限于银色阳极氧化膜的丈量；（ISO2128-1976、GB/T8014.3-200X）
3.3 质量丢失法
适用于膜厚大于10μm（GB/T8014.2-200X、ISO2016-1982）
3.4 涡流法（现有的膜厚计即为此种）
采取涡流法有快速、方便、非毁坏性，因此运用很广，事理是采取涡电流，并哀求金属非磁性且表面不导电，当侧头与试样打仗时，测头产生高频电流磁场，在基体金属中会感应出涡电流，此涡电流产生的附加电磁场会改变测头参数，而测头参数的改变取决于与氧化膜干系的测头到基体的间隔，然后经芯片剖析得到数值。（GB/T4957-1994和ISO2360-1982）
4. 阳极氧化膜封孔质量
4.1 指印试验
用橡胶“手指”仿照人的手指进行试验，“手指”放在试样的待测表面上5min，然后移去并用丙酮擦干净检讨，有指印为不合格；（BS1615-1945）
4.2 染色斑点试验
适用于考验在大气曝晒与堕落的环境下利用的氧化膜，特殊适用于对耐污染性有哀求得氧化膜：将产品在25mL/L的硫酸和10g/L的氟化钾溶液中浸泡1min，擦干，再在23℃、PH=5±0.5的染色溶液中浸泡1min。0-2级合格，5级最差。详细操作详见（ISO2143-1981）
4.3酸化亚硫酸钠试验
先将产品放在18~22℃的1：1硝酸中浸泡10min，擦干，称重，再在90~92℃酸化亚硫酸钠溶液（10g/L，PH=2.5）中浸泡20min，擦干，称重，打算质量丢失来衡量封孔质量；（ISO2932-1981、GB/T14592.2-1994）
4.4 乙酸-乙酸钠试验
先将产品放在18~22℃的1：1硝酸中浸泡10min，擦干，称重，再在沸腾的乙酸-乙酸钠溶液中（乙酸的浓度为0.5g/L，乙酸浓度为100mL/L，）浸泡15min，擦干，称重，打算质量丢失来衡量封孔质量；（ISO2932-1981、GB/T14592.2-1994）；
4.5磷-铬试验
适用于暴露在大气中以装饰和保护为目的、侧重抗污染的氧化膜，方法是擦干产品，称重，在38±1℃，20g/L的三氧化铬和35mL/L的磷酸稠浊溶液中浸泡15min，干燥，称重，失落重为30mg/dm3为合格，（ISO3210-1983，GB/T8753.1~.2-200X，EN12373.7-1999）；
4.6导纳试验
将产品擦干，导纳仪的一个电极接到产品上，再用橡皮圈做成的电解池粘到产品的测试部位，在电解池中注入35g/L的氯化钠溶液，并将另一个电极插入电解池，读取数据，国际上以低于400μS/t（t为膜厚）（ISO2931-1981，GB/T8753.3-220X）
5. 耐堕落性
5.1铜加速乙酸盐雾堕落试验（CASS）
在专用的盐雾箱进行，在50±2℃，PH=3.0-3.1条件下，用压缩空气将氯化钠50±5g/L、乙酸、氯化铜0.26±0.02g/L溶液雾化，然后沉降在产品的表面；（GB/T5237.2~.5-2000、GB/T10125-1997、ISO9227-1990）
5.2含SO2湿润大气堕落试验
先将产品在外不雅观面用刀划深至基体的交叉线，再放入含有2L SO2、2L CO2的300±10L的气密箱中，温度掌握在40±3℃。（GB/T9789-1988、ISO3231-1997）
5.3马丘堕落试验
紧张检测铝合金型材涂层产品的耐丝状堕落性能，为加速堕落，马丘试验的溶液身分为氯化钠50g/L、冰醋酸10g/L、30%的过氧化氢5mL/L、PH为3.0~3.3，温度为37±1℃，试验韶光48h，试验前先画深至基体的交叉线，实验后哀求0.5mm以外不能有堕落征象。（Qualicoat-2000）
5.4 滴碱堕落试验
在35±1℃下，将10mg、100g/L的氢氧化钠溶液滴在产品表面，目视不雅观察滴处产生气泡，打算韶光，（JIS H 8601-1992）
