过去的水凝胶与橡胶一贯近似遵照自由连接链模型，材料的最大单轴弹性应变λmax与N的1/2次方成正比（N, 交联点之间的链段数目）。由于材料不屈均的交联和交联点有限的N值，传统水凝胶的最大单轴可逆形变常日要小于800%。此外，在双轴变形下，聚合物链条会沿两个方向伸展，共价交联或非固定的滑环交联都会严重限定材料的双轴可拉伸性。进一步实现超大的可逆双轴面应变则面临着更大的寻衅，目前水凝胶的可逆双轴面应变常日限定在2500%以下。
研究通过降落水含量调控聚电解质烷基链之间的疏水相互浸染与带电基团之间的静电相互浸染的平衡，终极得到了具有串珠链构象的水凝胶。串珠链中小的带电珠子是由长而窄的弦连接起来。研究通过AFM，cryo-TEM和in-situ SAXS第一次不雅观察并证明了水凝胶网络中含有大量亚纳米珠子的串珠链的存在。这种串珠构象的λmax靠近与N的2/3次方成正比，比较自由连接链模型有可能实现更大的弹性形变。终极得到可逆单轴应变高达1500%，可逆双轴面应变高达10000%的水凝胶。这种水凝胶制成的气动装置在充入相对付原始空腔体积1000倍的空气后，在放气后可以在几秒内快速回答到初始状态。
该研究利用上海同步辐射BL16B光源原位不雅观测了大量亚纳米珠子的可逆展开与重新形成。随着拉伸倍数的增加，大量链段被从珠子中拉出从而增加珠子之间的间距, 低q区域涌现新峰与新的散射环。当材料从1500%的单轴应变下开释，回弹后的水凝胶的SAXS数据与未变形的水凝胶险些保持同等，证明了这种串珠构象可以可逆地开释与回缩大量的链段数目。

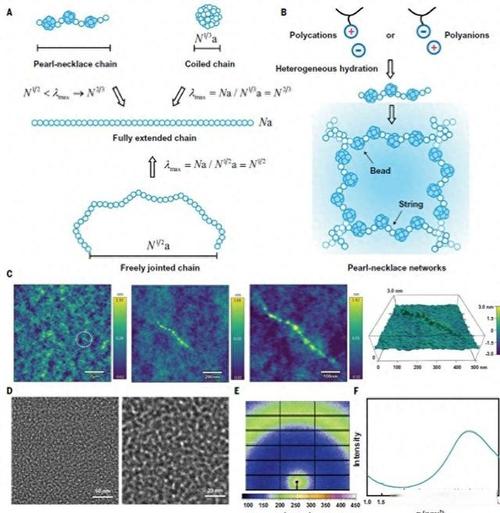

图1.含有串珠构造的水凝胶。（A）串珠链（PNC）模型，蜷曲链（CC）和自由连接链（FJC）模型。a是一个小球的直径，N是每个链模型中小球的数量。（B）含有PNC的水凝胶网络。（C）沉积在云母片上的聚电解质的AFM图像。（D）AETC-25水凝胶的冷冻电镜图像。（E）AETC-25水凝胶的2D SAXS图像。（F）AETC-25水凝胶的1D SAXS曲线
图2.可逆双轴面应变高达10000%的超弹性水凝胶
图3. 通过原位SAXS表征串珠构造的高度可逆性
干系研究成果以“具有超大可逆双轴面应变的超弹性水凝胶”（A hyperelastic hydrogel with an ultralarge reversible biaxial strain）为题，于3月28日在线揭橥于《科学》（Science）杂志。
清华大学化学系王朝副教授为该论文的通讯作者，清华大学化学系2019级博士生陈莉莉为该论文的第一作者。研究得到国家自然科学基金的支持。
论文链接：
https://www.science.org/doi/10.1126/science.adh3632
