作为第三方配件厂商，尚巡此前就针对游戏本、性能本用户的痛点，推出了多款功率在百瓦之上的氮化镓电源适配器，个中就包括充电头网此前拆解的一款120W氮化镓电源。近日，尚巡再次推出一款输出功率高达230W的氮化镓电源，并且已经得到了国家CCC认证。得益于运用了氮化镓技能，这款电源的体积比较传统器件的电源缩减了一半，为用户的出行减负。
下面充电头网就为大家分享尚巡230W氮化镓充电器的拆解，看看这款产品的内部构造和用料如何。
一、尚巡230W氮化镓电源外不雅观
浅青色的包装盒，形状方正，正面有尚巡的logo，整体设计简约。
背面为产品参数和厂商信息，制造商为尚合工业（惠州）有限公司，监制：尚合电子智能科技（深圳）有限公司。
包装盒里面除了电源之外，还有一个绒布袋以及利用解释书。
绒布袋好评，日常不用的情形下可以将电源收纳起来，防止插脚刮伤其他设备。
尚巡230W氮化镓电源适配器机身主体部分采取塑料防刮保护膜包裹，并印有SAVAGO尚巡的品牌logo，输入端配的是三脚插头，输出端自带一条固定充电线缆。
玄色机身采取磨砂硬质表面，防滑耐刮，三脚插头为可拆卸设计，可以根据不同的国家和地区的插脚规格改换不同类型的插脚。三脚插头的设计在给笔电产品充电时，不会涌现“麻手”的觉得。
输出端线缆与机身连接处加固处理，加强抗弯折性能。
延长线配有魔术束线带，方便线缆的收纳。
输出接口为遐想方口设计，线缆长度约为1.4米。
参数方面，产品型号为SH-AF240W，外壳材质：PC；输入支持100-240V 2.5A 50/60Hz，输出支持20V 11.5A，230W，已经得到了CCC、CE、FCC等多种认证；制造商：深圳市尚合电子工业有限公司。
长度约为106mm。
不带插脚宽度约为77mm。
厚度约为30.6mm，功率密度约为0.92W/cm³。
裸机净重约为471g。
二、尚巡230W氮化镓电源拆解
将充电器的外壳打开，可见内部PCB模块背面贴有很大一块黄铜散热片。
PCB模块正面同样利用大面积散热片覆盖，并且打胶与外壳固定，元器件之间大面积注胶处理。
背面金属散热片下面还设有一层导热垫，与元器件紧密打仗，加强散热性能。
将散热片拆除，正面的元器件分布有序。
实测PCB板的长度约为97.86mm。
宽度约为67.82mm。
厚度约为23.5mm。
输入端为EMI电路、整流滤波、PFC升压电感等元件，居中一颗大电容横向放置，顶部贴有胶带绝缘；另有一根接地导线横跨低级和次级。
从输出端来看，设有四颗固态电容和一颗电感滤波，阁下是LLC主变压器。
PDB板背面是掌握电路，包含了PFC+LLC合封掌握器，PFC升压开关管、LLC半桥、贴片Y电容、同步整流芯片以及同步整流MOS管等。
充电头网通过不雅观察剖析创造，这款电源内部采取了PFC+LLC电源架构，以固定电压输出，不仅采取了合封掌握器，同时利用了4颗氮化镓开关管以及1颗碳化硅二极管。下面就详细先容这款产品的用料。
输入端延时保险丝，规格为6.3A 250V。
共模电感，利用热缩管包裹绝缘。
NTC浪涌抑制电阻用于抑制上电冲击浪涌电流。
丝印10D471K的压敏电阻特写。
来自JURCC的薄膜电容。
其余一颗共模电感。采取两级共模电感设计，用于滤除EMI滋扰。
输入端设有一颗贴片Y电容，来自四川特锐祥科技株式会社，具有体积小、重量轻等特色，非常适宜运用于氮化镓快充这类高密度电源产品中。
特锐祥专注于被动元器件的研发、生产及发卖，注书籍钱1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的运用，为客户供应更多的办理方案。
充电头网理解到，特锐祥贴片Y电容除了被贝尔金、安克、QCY、声丽、麦多多、OPPO、遐想、努比亚、倍思、海陆通、第一卫等品牌的数十款快充产品利用，此外还被伊戈尔40W LED驱动电源、长虹42英寸智能网络电视42P3F内置电源、卓飞航45W氮化镓超快墙充等产品利用，性能得到客户同等认可。
其余一颗同规格的贴片Y电容。
输入端整流桥，用于将高压互换电变成高压直流电。
整流后采取三颗薄膜电容滤波。
同时还设有一颗电感，用于滤波。
LLC主控芯片采取NXP恩智浦TEA2016AAT，内置LLC掌握器和PFC掌握器，内置数字架构掌握，简化了设计的同时减少外围元件数量，芯片内置多重完善的保护功能。
PFC升压开关管采取两颗英诺赛科INN650D02氮化镓功率芯片，额定耐压为650V，峰值耐压750V，导阻低至0.2Ω，符合JEDEC标准的工业运用哀求，支持ESD保护，支持开尔文源极。最高事情温度150℃。
英诺赛科INN650D02开关管高频特性好，且导通电阻小，适宜高频高效的开关电源运用，采取DFN88封装，具备超低热阻，散热性能好，适宜高功率密度的开关电源运用。
英诺赛科 INN650D02 详细资料。
充电头网拆解理解到，该氮化镓开关管还被遐想小新100W双C口氮化镓快充、努比亚30W氮化镓快充、努比亚120W 2C1A三口氮化镓快充、品胜65W 2C1A氮化镓快充、红魔手机6 Pro标配120W PD氮化镓快充、REMAX 100W氮化镓充电器、摩米士100W 2A2C氮化镓快充、努比亚65W PD氘锋氮化镓快充、飞频65W PD氮化镓充电器、魅族65W氮化镓充电器等多款产品采取，芯片质量得到市场认可。
PFC升压整流管特写，为美浦森 MSM06065G1碳化硅二极管，采取DFN56封装，超薄封装节省体积，适用于高功率密度的大功率氮化镓适配器中。
主电容来自永铭KCX系列，450V 120μF。该系列产品事情温度范围在-55℃~105℃，3000小时寿命，并具备抗雷击、低泄电流（低待机功耗）、高纹波电流、高频低阻抗等性能上风。
充电头网理解到，凭借小体积的特点，永铭KCX系列电解电容还被公牛65W氮化镓快充、飞利浦65Ｗ氮化镓快充插座、摩米士65W 2C1A氮化镓快充充电器、柚比30W 1A1C氮化镓快充充电器、京造65W 1A1C氮化镓快充充电器、努比亚65W 2C1A氘锋氮化镓快充等产品采取，得到客户同等认可。
另有一颗永铭的50V 47μF电容，用于主控芯片供电。
LLC半桥采取两颗英诺赛科INN650DA260A，这是一颗高性价比、耐压650V的氮化镓高压单管，瞬态耐压750V，得益于工艺改进，比较英诺赛科之前的氮化镓器件，性能有明显的提升，适用于65-120W的反激架构，120-200W的LLC架构。
英诺赛科INN650DA260A支持超高开关频率，无反向规复电荷，具有极低的栅极电荷和输出电荷，符合JEDEC标准的工业运用哀求，内置ESD保护，符合RoHS、无铅、欧盟REACH法规。
英诺赛科INN650DA260A采取DFN56封装，比较DFN88，体积明显减小，功率密度有较大提升。可用于开关电源、DC-DC转换、图腾柱PFC、电池快充、高能效高功率密度功率转换运用。
充电头网拆解理解到，英诺赛科氮化镓功率开关管还有INN650DA02、INN650DA04等型号，并被SPRUCE 140W 3C1A无线充二合一充电座、安述240W氮化镓+碳化硅适配器、QCY 65W 2C1A氮化镓快充、遐想小新100W双C口氮化镓快充、努比亚120W 2C1A三口氮化镓快充、红魔手机6 Pro标配120W PD氮化镓快充、REMAX 100W氮化镓充电器、摩米士100W 2A2C氮化镓快充、魅族65W氮化镓充电器等多款产品采取，芯片质量得到市场认可。
LLC谐振电容，473J1KV耐压。
LLC谐振电感。
PFC升压电感和LLC变压器特写。
亿光的光耦以及一颗特锐祥的贴片Y电容。
其余一颗置于低级和次级之间的特锐祥贴片Y电容。

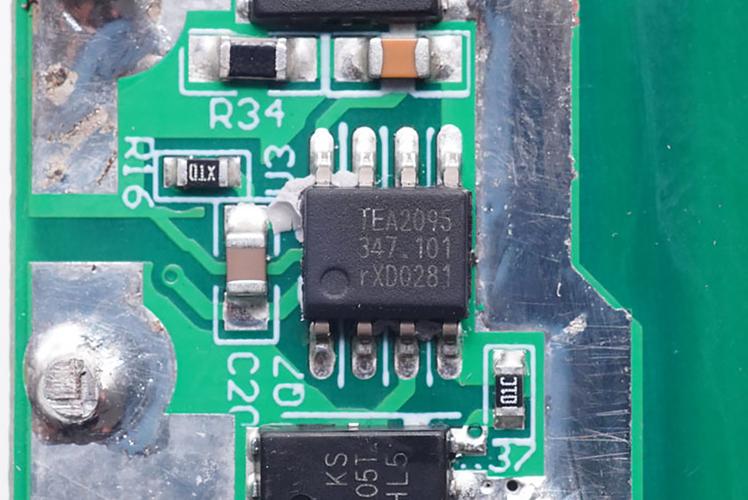

同步整流掌握器采取恩智浦TEA2095，高下两颗是同步整流MOS管。
同步整流MOS管特写，冠禹KS6205NAT，耐压60V，导阻3mΩ。
其余一颗同步整流MOS管，两颗型号相同。
输出滤波采取四颗永铭NPX系列固态电容并联，单颗容量25V 680μF。该系列电容具有小体积、低ESR、高容许纹波电流、高可靠性、耐开关冲击等特点。
充电头网理解到，永铭NPX系列固态电容此前已被安克30W氮化镓超能充、安克 65W氮化镓超能充、安克45W氮化镓超能充、闪极100W 3C1A氮化镓快充、摩米士65W 2C1A氮化镓快充、倍思45W 1A1C氮化镓充电器、努比亚65W氘锋氮化镓充电器等产品利用，此外还被运用在小小黑、品胜、邦克仕等品牌20W迷你充上，得到客户同等认可。
除了电容之外，还设有一颗电感滤波。
尚巡230W氮化镓充电器全部拆解完毕。
充电头网总结
对付传统的游戏本电源而言，大砖块一贯都是其留给用户的固有印象，虽然能够知足游戏本的功耗，但产品体积确实让人有点难以接管，尤其是出门携带，非常不便。尚巡230W氮化镓电源适配器在担保性能的同时，对体积进行大幅度优化，整机功率密度达到了0.92W/cm³，提升了电源配件的便携性。
在性能方面，尚巡230W氮化镓充电器采取的是PFC+LLC的高性能架构，支持100-240V宽电压输入，固定20V电压输出，标称最大输出电流可达11.5A，可以知足遐想拯救者Y7000P等游戏本的充电需求，并且得到了CCC认证，品质可靠。
用料方面，选用恩智浦TEA2016AAT+TEA2095全套掌握器方案，芯片集成度高，外围电路大略，同时内置了四颗英诺赛科氮化镓开关管和一颗美浦森碳化硅二极管，提升整机性能，电容方面，选用永铭推出的氮化镓快充专用电容滤波，为条记本电脑供应稳定的输出。
