两款充电器外不雅观，参数以及代工厂等信息完备相同，从外不雅观上来看，两个充电器仅有型号不同。但是内部的不同，不是通过外不雅观就能看到的，充电头网本期比拟文章将详细为大家展示这两款充电器电源内部设计以及用料上的不同。

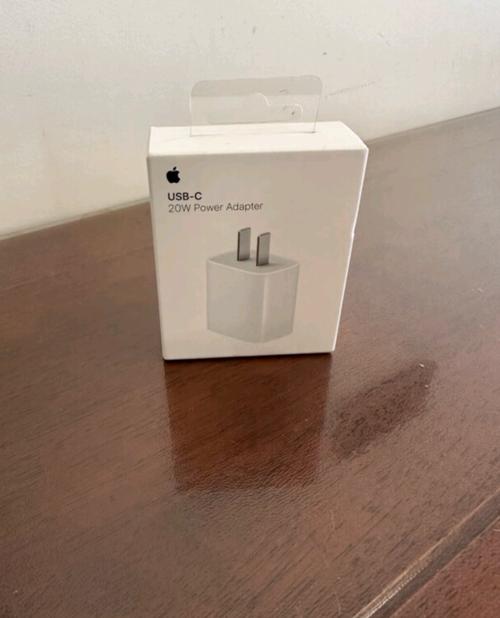

产品外不雅观外不雅观苹果新旧两款20W充电器外不雅观相同，都是基于最初的18W快充外不雅观设计。
充电器都配备单USB-C接口，并且顶面居中布局。
两款充电器铭牌均印在输入端灰色外壳上，从铭牌可以看出两款充电器均是由赛尔康技能（深圳）有限公司代工，除了型号，其它参数完备相同。
苹果新款20W充电器A2940参数：
产品型号：A2940
输入：100-240V~50/60Hz 0.5A
输出：5V3A或9V2.22A
制造商/生产厂：赛尔康技能（深圳）有限公司
充电器已经通过了CCC认证和VI级能效认证。
苹果旧款20W充电器A2244参数：
产品型号：A2244
输入：100-240V~50/60Hz 0.5A
输出：5V3A或9V2.22A
制造商/生产厂：赛尔康技能（深圳）有限公司
充电器已经通过了CCC认证和VI级能效认证。
尺寸/功率密度测得苹果新款20W充电器A2940三围为41.4442.4227.25mm，苹果旧款20W充电器A2244三围为41.2542.2527.1mm。忽略丈量偏差，两款充电器大小相同，自然功率密度相同，都约为0.42W/cm³。
重量两款充电看重量也基本一样，约为58g。
内部构造正面布局两款充电器内部PCBA模块正面布局相同，PCBA正面焊接开关变压器，共模电感设置在绝缘支架内部，还焊接高压滤波电解电容，输出滤波固态电容和USB-C母座。高压滤波电容和电解电容粘贴胶带绝缘。
背面布局两款充电器的不同从背面开始显现，A2940充电器背面焊接一颗VBUS开关管和电流取样电阻，A2244充电器背面多了一颗协议芯片，两款充电器其他元件均相同。
做工用料低级掌握器两款充电器内部主控芯片均来自国际大厂PI，苹果A2940充电器采取ZN1535C，苹果A2244充电器采取ZN1461C，均为定制型号。芯片内部集成PWM掌握器，高压开关管，次级同步整流掌握器。
苹果A2940充电器中采取的ZN1535C内部集成协议芯片，外围元件精简，集成度更高。而A2244充电器须要额外利用一颗协议芯片进行输出电压掌握，元件数量较多。
同步整流掌握器两款充电器的同步整流掌握器均由电源芯片集成，这一点两款充电器相同。
协议芯片苹果A2940充电器的电源芯片内部已经集成协议芯片。苹果A2244充电器采取英飞凌CYPD2134协议芯片，属于CCG2系列。
高压MOS管两款充电器的高压MOS管均集成在主控芯片内部。
同步整流管两款充电器的同步整流管均来自东芝，型号相同，均为TPN1200APL，是一颗耐压100V的NMOS，导阻为9.8mΩ。
高压滤波电容苹果A2940充电器中利用一颗贵弥功和艾华高压电解电容滤波，规格均为400V15μF。苹果A2244充电器中采取一颗贵弥功和尼吉康高压电解电容滤波。两款充电器中高压电解电容规格完备相同，仅品牌不同。
低压滤波电容A2940充电器的输出滤波固态电容来自nichicon尼吉康，为RS8系列5000小时寿命高分子固态电容，规格为560μF12V，为苹果定制产品。A2244充电器滤波电容规格为560μF12V，同样为固态电容。
产品性能协议利用ChargerLAB POWER-Z KM003C测得苹果新款20W充电器A2940支持PD2.0、DCP充电协议，苹果旧款20W充电器A2244支持PD2.0充电协议。
PDOPDO报文方面，两款充电器的电压档位相同，都具备5V3A和9V2.22A两组固定电压档位。
充电头网总结末了附上苹果这两款快充充电器的比拟汇总表格，方便大家比拟两款产品之间的差异。
苹果A2940和A2244两款充电器都具备坚实的外壳，内部用料和做工均为行业前沿水平。两款充电器为反激架构，输出功率均为20W。电源主控芯片均来自PI，但是型号不同，这也是两款充电器不同的开始。
个中A2940充电器采取ZN1535C电源主控芯片，内部协议功能，无需外部的协议芯片。A2244充电器利用ZN1461C电源主控芯片搭配英飞凌CYPD2134协议芯片。个中A2940充电器集成度更高，元件数量也更少。
