Creo/ProE在产品设计领域具有立足之地是有一定道理的。在进行设计建模之前，产品的建模思路一定要较为清晰，否则碰着问题很可能无从下手。在本案例中，和大家分享一个故意思的建模案例，这便是羽毛球三维模型设计案例，完成的效果如图1所示。
图1
如果想系统的学习Creo产品设计，可以关注我的微信公众年夜众号\"大众桦意设计\"大众，以及关注我的微旗子暗记\"大众bochuang_design\"大众。想参加深圳线下培训班可私信沟通，感激。
羽毛球三维模型建模步骤如下。
1）创建旋转实体模型，如图2所示。
图2
2）在指定草绘平面（如FRONT基准平面）上创建一个草绘，如图3所示。
图3
3）创建一个名为\"大众图形_1\"大众的图形关系，如图4所示。利用的命令为功能区\公众模型\公众选项卡的\"大众基准\"大众溢出面板的\公众图形\公众工具命令。该图形关系中有个坐标系、两个正交轴、一条样条曲线。
图4
4）创建可变截面扫描特色，如图5所示。
图5
在沿着指定扫描轨迹线扫描时，扫描截面及其关系式如图6所示。
图6

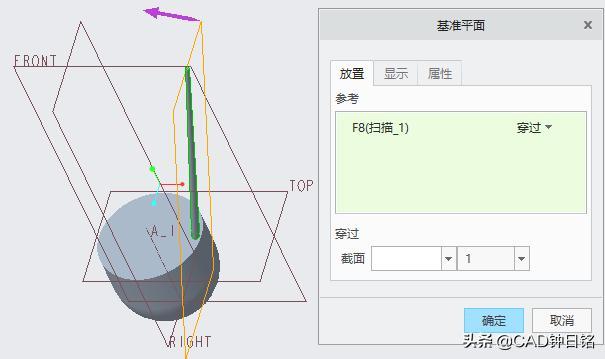

5）创建DTM1基准平面，如图7所示。
图7
6）创建DTM2基准平面，如图8所示。
图8
7）创建DTM3基准平面，如图9所示。
图9
8）创建拉伸实体特色，如图10所示，对称，拉伸总长度可以设定为1mm。
图10
9）创建分割拔模，如图11所示。
图11
10）对\"大众草绘1\"大众\"大众图形1\"大众\公众扫描1\公众\"大众拉伸1\公众\"大众拔模斜度1\"大众进行\"大众阵列几何\"大众命令操作，阵列效果如图12所示。
图12
11）创建基准平面DTM4，如图13所示。
图13
12）创建一个基准点PNT0，如图14所示。
图14
13）在DTM4基准平面上绘制一个圆，如图15所示。
图15
14）创建可变截面扫描特色，如图16所示。
图16
该可变扫描截面特色的截面及其关系式如图17所示。
图17
作者（钟日铭）著有《Creo 4.0钣金件设计从入门到精通 第2版》《Creo 5.0从入门到精通》《Creo 5.0设计实用教程》（院校教材）等图书，有须要的读者可以到京东、天猫、淘宝、当当网等去购买。
15）复制-选择性粘贴，旋转复制结果如图18所示。
图18
16）创建一个旋转特色，如图19所示。
图19
剩下的是根据须要进行扫尾处理了，自由发挥。
桦意设计-铭哥点评：此案例运用到旋转、草绘、图形关系、扫描、基准平面、拉伸、拔模、阵列几何、基准点、复制-选择性粘贴等工具命令。软件命令的纯挚运用是根本，但如果没有设计思路每每会陷入无从下手的困境，因此在平时的练习和学习中要不断地培养设计思路，多思考，设计涉及到的很多知识和履历是环环相扣的。
-案例End-
