如何使用Altium Designer画电路PCB板

1、首先在电脑上打开Altium Designer软件，首先新建一个project（工程）。

2、然后再在软件中，新建一个原理图文件。

pcb板设计 pcb板设计智能家居

3、接着再在软件中，新建一个PCB文件。

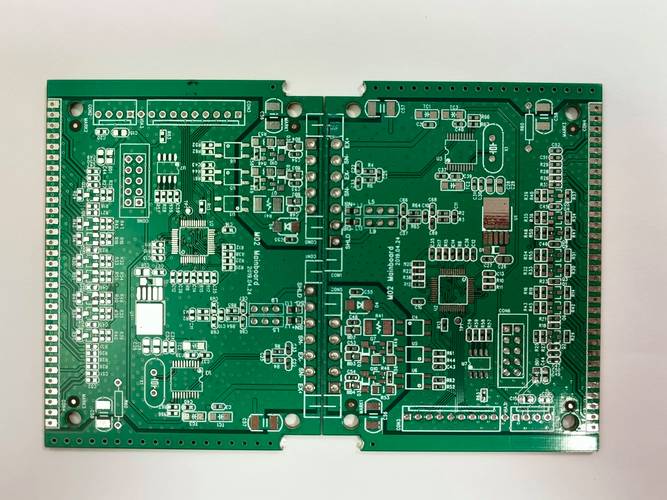

（图片来自网络侵删）

4、然后让原理图和PCB都在刚刚建立的工程下，进行保存。在原理图界面绘制好电路图。

5、然后切换到PCB编辑窗口，点击菜单选项“设计”下的“Import Change From xxxx.PrjPcb”选项。如果是之前已经导出过一次，原理图更新了，那么需要点击“Update Schematics in xxx .PrjPcb”选项来更新PCB数据。

6、然后在出现的窗口中，点击“执行更改”。

7、然后再进行布线等操作。完成以上设置后，即可用Altium Designer实现原理图到PCB板的转换。

pcb电路板设计的基本流程

一般PCB线路板设计的基本流程如下：

前期准备->PCB结构设计->PCB布局->布线->布线优化和丝印->网络和DRC检查和结构检查->制版。

最后还要进行查验，依次看Keepout层、top层、bottom层topoverlay、bottomoverlay。

以上信息来自网络查询，仅供提问者参考

第一：前期准备

1、这包括准备元件库和原理图。“工欲善其事，必先利其器”，要做出一块好的板子，除了要设计好原理之外，还要画得好。在进行PCB设计之前，首先要准备好原理图SCH的元件库和PCB的元件库（这是第一步-很重要）。元件库可以用Protel自带的库，但一般情况下很难找到合适的，最好是自己根据所选器件的标准尺寸资料自己做元件库。

原则上先做PCB的元件库，再做SCH的元件库。PCB的元件库要求较高，它直接影响板子的安装；SCH的元件库要求相对比较松，只要注意定义好管脚属性和与PCB元件的对应关系就行。

PS：注意标准库中的隐藏管脚。之后就是原理图的设计，做好后就准备开始做PCB设计了。

2、制作原理图的库时注意引脚是否连上/输出PCB板后检查一下制作的库。

第二：PCB结构设计

这一步根据已经确定的电路板平面尺寸和各项机械定位，在PCB设计环境下绘制PCB板面，并按定位要求放置所需的接插件、按键/开关、数码管、指示灯、输入、输出、螺丝孔、装配孔等等.并充分考虑和确定布线区域和非布线区域(如螺丝孔周围多大范围属于非布线区域)。

（——需要特别注意，在放置元器件时，一定要考虑元器件的实际尺寸大小(所占面积和高度)、元器件之间的相对位置—空间尺寸，器件放置的面，以保证电路板的电气性能和生产安装的可行性和便利性同时，应该在保证上面原则能够体现的前提下，适当修改器件的摆放，使之整齐美观，如同样的器件要摆放整齐、方向一致，不能摆得“错落有致”）。

第三：PCB布局

1、布局前确保原理图的正确无误—这很重要！-----非常重要！

原理图绘制完毕检查项目：电源网络、地网络等。

2、布局时要注意器件放置的面（特别是插件等）与器件的摆放方式（直插是卧放还是竖着放），以保证安装的可行性与便利性。

3、布局说白了就是在板子上放器件。这时如果前面讲到的准备工作都做好的话，就可以在原理图上生成网络表(Design->CreateNetlist)，之后在PCB图上导入网络表(Design->LoadNets)。就看见器件哗啦啦的全堆上去了，各管脚之间还有飞线提示连接，然后就可以对器件布局了。

一般布局按如下原则进行：

布局时应确定好器件放置的面：一般来讲贴片要放同一面，插件要看具体的情况。

按电气性能合理分区，一般分为：数字电路区(即怕干扰、又产生干扰)、模拟电
