三、工装开拓简介3.1工装是什么
工装是一个通过测试点对PCBA进行进行状态、功能测试和烧录的电子构造装置
3.2工装包含的测试功能
3.3 智能工装在全体量产测试中的位置
3.4工装内部包含什么
全体工装系统紧张由工装掌握板，针板，被测板，烧录器，工装构造等组成
工装掌握板是工装的核心，上面便是一个单片机，外围加上电压、电流测试电路，和被测板的通信模块，组成，这上面的模块就能完成对被测板的上述状态和功能测试
被测板便是你的量产产品，量产的时候在工厂放到工装上面进行测试，以检测被测板是否完备正常。
针板是掌握板和被测板中间的转接板，由于你的工装掌握板要实际连接到被测板上才能进行测试嘛，那你肯定不能隔空测试对吧，那么就须要通过针板上的针扎到被测板上的测试点，又由于针板和掌握板通过排线连接以是掌握板就能够顺利链接打仗到被测板上的测试点了。
烧录器实在便是你的被测板的MCU肯定在生产的时候要烧录进去程序,那就在测试的过程中的个中一步通过测试点进行烧录
上述4个就构成了工装的四大核心，当然了还有工装全体构造，这个是由工装厂根据我们需求去生产的，我们并不须要操心构造怎么设计出来我们只须要提要求再把工装设计资料发给工装厂他们就能生产出来了。详细便是比如我们发工装须要多大的，被测板Gerber文件，掌握板大小，里面怎么供电等信息给到工装厂。这个等一会我们在详细说。

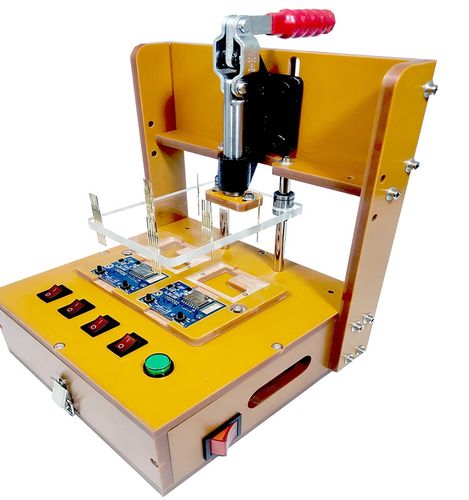

下图图我们看被测板放到工装上之后我们下压工装然后被测板，针板和掌握板就结合在一起啦
3.5工装制作流程
下面说一下详细全体工装是怎么设计出来的
个中工装掌握板可以很多项目共用只要工装能包含每个项目的所有测试项目，以是你可以制作一个通用工装，上面包含各种很全的测试模块即可，然后针板你须要画图然后制作出来PCB后交给工装厂然后再带上设计解释大概一周韶光，工装厂就可以给你交付你要的工装了。
四、工装硬件4.1工装事理框图
详细的事理图就不在这上面放了，感兴趣的小伙伴可以关注
4.2工装的安全性
工装看似大略但是须要特殊强调的是工装的安全性如果你只是设计出来了能测试电压和通信的电路那是不足的，由于你一台工装每天可能要测试成千上百的被测板，如果不加电路保护方案的话很可能会烧板子，以是我们讲工装实在是一个加了“特殊保护”电路的一个测试掌握板。这个特殊保护便是电路隔离方案，比如你要进行串口通信，你不能让你掌握板单片机的串口直接连到被测板的串口，一定要在掌握板的串口上增加一些隔离（可以加三态缓冲器，或者专门的隔离串口芯片，tvs等等，保护方法），由于工装是通过针扎上去的，工厂环境很繁芜很多静电或者非常情形。以是最好的工装一定是电源，各个测试模块都做隔离，如个例子如TI的ISO1050，他便是一个纯物理隔离的CAN芯片，不管有多大浪涌或者CAN上有多大点压都打不坏。你就最好不要用普通的CAN芯片了。
五、工装软件5.1工装的软件测试流程
这里面须要强调的是在给被测板放电前一定要检测是否共地，否则一定烧板子。
5.2工装软件流程详细解释
详细软件逻辑大概讲一下：工装下压，针打仗到了被测板，然后掌握板的adc电路就检测被测板的di是否是0V，0V就解释共地了，然后打开放电被被测板供电，被测板这时候是没有程序的以是只有一些点压，以是你这时候就通过掌握板测试被测板的主点压是否正常，如果正常大致解释你的板子贴的没问题，然后你还要测试其它一些须要被测板主动打开才有的点压和其他如串口，蓝牙GPS等功能那你肯定要尽兴程序烧录了，你就掌握烧录器进行烧录（这里推举直接用烧录器而不是上图中利用的ISP掌握程序从工装板转移到被测板是由于既费时又费力要开拓，***还很慢），然后复位被测板被测板就开始跑起来了，然后你就进行剩余电压或者功能的测试。
这里再说一下测试结果什么时候传到上位机和工厂的MES系统或者你们公司后台，这个大多数大型公司的做法是通过上位机一条指令一条指令发给工装掌握板然他测试什么项目，掌握板每测试一个项目就返回给上位机一个结果，这样的好处是每个项目的工装掌握板程序可以通用，还有小一点的公司就直接把全体 掌握板测试项都让掌握板自己完成末了统一返回一个结果，这样做便是不用开拓上位机软件了，直接串口传回去就行了但是便是每个项目你都要轻微改一下测试项目，而第一种办法你只须要改上位机软件就行。
到这里工装测试全体流程就先容的差不多了，如果还有看不太明白的小伙伴可以
六、生产干系
那剩下来再先容下和工装干系的，便是工装的全体生产流程，小伙伴也可以看下工装测试是在哪一步，要解释的是我们上面讲的都是工装的FCT测试哦，征集测试软件是一个思路，但是是装完外壳后的测试就没有测试点什么事了。
个中FCT和整机软件测试流程如下，实在该当放在上面，这里再解释一下
七、工装开拓制作流程
如果你是一个新手，想要设计一个产品的测试工装出来要怎么做呢 ，按照下面流程即可
八、总结
最末了再看一下一幅图学知识系列，放DY上没有任何播放量，在这里展示一下，也相称于给全体工装课程画图做个总结
