行业科普 | 电子束蒸发镀膜常识推荐光学镀膜人收藏

　　电子束蒸发镀膜机是在工业中比较常利用的薄膜制造设备，由于蒸发镀膜机的特点在生产薄膜的时候发挥了巨大的浸染，薄膜的产生紧张是通过镀膜机中的电子束的加热产生的。

　　1、电子束加热蒸发镀膜的优点

　　①镀膜机中的电子束加热的方法与传统的电阻加热的方法比较较的话。
电子束加热会产生更高的通量密度，这样的话对付高熔点的材料的蒸发比较有利，而且还可以使得蒸发的速率得到一定程度上的提高。

　　②蒸发镀膜机在事情的时候会将须要被蒸发的原材料放入到水冷铜坩埚内，这样就可以担保材料避免被污染，可以制造纯度比较高的薄膜。

　　③电子束蒸发的粒子动能比较大，这样会有利于薄膜的精密性和结合力。

　　2、电子束加热蒸发镀膜的缺陷

　　①电子束蒸发镀膜机的整体的布局比较的繁芜，价格相较于其他的镀膜设备而言比较的偏高。

　　②镀膜机在事情的时候，如果蒸发源附近的蒸汽的密度比较高的话，就会使得电子束流和蒸汽粒子之间发生一些相互的浸染，将会对电子的通量产生影响，使得电子的通量散失落或者偏移轨道。
同时你还可能会引发蒸汽和残余的气体的引发和电离，以此影响到全体薄膜的质量。

电子束蒸发的运用——电子束蒸发镀制TiO2薄膜

　　一、镀膜事理

　　电子束蒸发镀制TiO2薄膜，采取下图所示的离子束赞助电子束蒸发的INTEGRITY-39全自动光学镀膜系统。

1.冷却水入口;2.冷却水出口;3.坩埚;4.束流线圈;5.电子束发射器;6.加热灯;7.基片架;8.电机;9.监控片;10.离子源

　　镀制样品电子枪事情电压为10 kV，电流为200 A，真空室沉积温度为145～155℃。
膜料选用纯度为99.99%的玄色颗粒状Ti2O3，采取CC-105冷阴极离子束进行赞助沉积，沉积时真空室充入纯度为99.99%的O2作为反应气体，同时利用1179A型MKS质量流量计掌握反应气体O2的流量，基底为直径25 mm的圆形K9玻璃。

　　镀膜前基底先用玻璃液洗濯，去离子水漂洗，氮气吹干，然后用纯度为99.9%的丙酮、无水乙醇超声波各洗濯15 min，用专用擦拭纸擦干后装入真空室。

　　镀制时用机器泵和扩散泵将真空度抽至6.5×10-4Pa时，设定自动镀制程序。
当基底被加热到沉积温度150℃时，离子源开始轰击基底，能量掌握在60～90 eV，韶光10 min。
然后自动启动电子枪加热蒸发膜料，沉积薄膜，沉积速率0.38～0.42 nm/s，薄膜沉积到设计厚度440 nm时，程序自动关闭电子枪，完成镀制。

　　镀膜后真空室自然冷却到室温取出样品，用Lambda900(测试范围为175～3 300 nm)分光光度计进行样品TiO2的光谱测试，采取Macleod软件包络法打算TiO2薄膜的实际厚度，消光系数和折射率。

　　对真空室通入不同流量的高纯氧气，研究不同的真空度对TiO2的成膜质量、折射率、接管系数的影响。

　　在较高的真空度下用离子源赞助蒸发沉积TiO2薄膜时，真空度随通氧量的变革如下表所列。

　　随着充入真空室内的氧分子被电离成氧离子充分与Ti2O3蒸气分子反应，使得Ti2O3分解所失落的氧得到补充，从而天生的薄膜中TiO2身分比较纯净，但是如果通氧量不敷或Ti2O3与O2反应不充分，则会形成高接管的亚氧化钛薄膜TinO2n-1(n=1，2，……，10)。
随着通氧量的增加，TiO2蒸气分子在蒸发上升过程中与氧分子的碰撞几率增大而丢失了能量，使沉积在基底表面的TiO2动能减小，影响沉积薄膜的附着力和致密性。

　　对付光学薄膜而言，采取离子源赞助能够增加基底表面膜层分子的动能，不仅对薄膜的折射率有明显的影响，而且能使薄膜致密性及耐湿润性得以提高，同时薄膜在基底上的附着力也有明显好转。

　　二、镀膜结果与剖析

　　1、光谱测试

　　采取Lambda900分光光度计测试4个样品的光谱，光谱图如下图所示。
从图中可以看出，1号样品的TiO2薄膜明显存在接管，最高透射率为81%;2号样品的透射率较1号有明显提升，最大透射率为90%;3号样品的最大透射率为92%，与基底的透射率基本相同，基本没有接管;4号样品最大透射率也为92%;但是峰值和谷值之差减小，材料的折射率减小。

光谱图

　　2、基于包络法打算TiO2薄膜的折射率和消光系数

　　对付镀制在可见区高透射率光学膜系，材料的接管系数不能太大，否则将影响薄膜产品的终极透射率，使产品的光学性能降落;同时折射率也不能太低，否则对膜系设计时截止带的宽度等造成影响。

　　包洛线法由Manifacier在1976年提出，是通过膜层光学厚度为λ/4整数倍处的透射率(或反射率)极值反演打算膜层的光学薄膜参数。
在实际丈量过程中，首先分别连接透射率极大值Tλ/2点与极小值Tλ/4点形成Tmax(λ)和Tmin(λ)两条包络线;然后通过包络线上取点得到任意波长位置透射率极值Tλ/2和Tλ/4;末了利用透射率极值打算膜层的消光系数和折射率，并依据折射率打算值和极值点波长求解膜层的厚度。

　　该方法的优点是丈量过程大略，可同时丈量膜层的折射率、消光系数和厚度，丈量过程不须要与薄膜样品打仗，利于样品保护，是一种空想的比拟各种设备测试结果的方法，如果利用得当，可以作为确定薄膜所有光学常数的手段。

　　采取包络线的方法，打算薄膜在波长λ处的线性折射率n和厚度L。

　　个中：

　　式中：n0和n1分别是空气和基底的折射率;Tmax和Tmin是在波长λ处的最大和最小透射率;λ1、λ2和n(λ1)、n(λ2)分别对应透射率曲线2个相邻峰值或谷值的波长和折射率。
利用Macleod软件，用包络线法打算TiO2薄膜的折射率和消光系数。

　　从下图(a)中可以看出，光谱范围由紫外-可见-近红外，4种样品的折射率均减小。
1号样品在400～1 000 nm波段的折射率介于2.50～2.15之间。
2号样品和3号样品折射率稍高，而4号样品折射率在同样波长位置稍低，介于2.45～2.15。

　　从上图(b)中可以看出，1号样品明显存在接管，消光系数随着光谱范围从紫外-可见增大，可以知道有金属Ti的低价氧化物产生，缘故原由是供氧量不敷;2号样品的最大透射率明显提升，消光系数基本在2.5×10-3以下，对光谱终极透射率仍旧有影响;3号样品和4号样品光谱的消光系数在10-4量级，对光谱终极透射率的影响基本可以忽略。

　　1号和2号样品的消光系数随波长增大而增大，其他2个样品的消光系数基本不随波长变革，在这一真空度条件下，1号和2号样品随波长增大而透射率降落，判断为此时氧含量过低，有金属Ti形成，而Ti的消光系数恰好是随波长增大而增大。

　　通过4种样品的比拟，创造随着氧流量增加，镀制真空度降落，TiO2薄膜的折射率先升高后降落。
通氧量的增加导致经由离子源电离的氧离子增加，会增加轰击薄膜的离子密度，使膜层更加致密，从而提高膜层的折射率，然而当氧气的充入量进一步增加，镀制真空度比较低时，多余的氧分子和TiO2薄膜分子的碰撞，减小了TiO2薄膜分子的动能，从而使得沉积的TiO2薄膜分子迁移速率降落，使膜层的致密度降落，也就进一步降落了薄膜的折射率。

　　如果通氧量较少，即镀制真空度较高时，也会造成由于氧分子的量较少，无法补充Ti2O3膜料在蒸发分解失落氧时的氧含量，导致镀制的薄膜身分有含有氧化钛的低价氧化物，影响薄膜的光学特性，以是选择适当的通氧量对付TiO2光学薄膜的镀制很主要。

　　3、TiO2薄膜折射率的色散

　　对付可见、近红外光学薄膜材料，色散规律符合Cauchy方程n(λ)=An+Bn/λ2+Cn/λ4，An、Bn、Cn为拟合参量。

　　由下图可看出，对付TiO2薄膜在400～1 400 nm光谱范围内折射率的色散关系，采取Origin数据剖析软件拟合的曲线和用包络法打算得到的曲线险些完备重合，干系系数的平方为0.99946，n(λ)= 2.17+6.12×104/λ2+2.98×108/λ4，与Cauchy方程色散规律符合很好，那么采取包络法打算得到的折射率作为材料参数，再用软件设计膜系，得到的实验结果和设计目标能较好的符合。

　　三、镀膜结论

　　通氧量对TiO2薄膜的光学性能有着重要的影响。
通过掌握氧气流量的方法调节真空室内的真空度，TiO2薄膜的光谱透射率峰值随真空度降落而增大，折射率和消光系数随真空度降落先升高后降落;当真空度为2.0×10-3Pa时，制备的TiO2薄膜在可见光谱区透射率高，最大透射率92%，折射率在2.50～2.20之间，消光系数在10-4以下。

　　拟合曲线和采取包络法打算结果的干系系数平方为0.999 46，折射率的Cauchy色散方程为n(λ)=2.17+6.12×104/λ2+ 2.98×108/λ4。

电子束蒸发镀膜机的组成构造

　　电子束蒸发镀膜机紧张是由掌握系统、真空气路系统以及电子枪系统组成。

　　1、电子束蒸发镀膜机中的真空气路

　　在真空的气路中有两个机泵，分别是前级机器泵和高真空低温泵，个中的低温泵浸染紧张是通过在非常低的温度来，依据冷伞吸附的事理来达到抽真空的目的。
在高真空低温泵的启动的过程中，前级机器泵会先将管道处在一个真空的状态中，当管道的真空度达到一定的程度的时候，仟吉阀就会打开，这样前级机器泵会连续事情，使得管道和低温泵都有一个真空的状态，然后便是前级阀在重复上面的步骤。

　　2、电子束加热蒸发源

　　电子束的蒸发源紧张是由电子枪和坩埚两部分组成，必要的时候可能会附带一套可以给镀膜机供应原材料的机器设备。
在大多数的情形中，在镀膜机中会将产生以及掌握电子束的掌握装置和坩埚的设计组成一个整体。
以下是电子束加热蒸发源的几种表现的构造形式;

　　①采取直线阴极和静电聚焦办法加热的蒸发器。

　　②采取环状阴极和静电聚焦办法加热的蒸发器。

　　③采取轴向枪和静电远聚焦办法加热的蒸发器。

　　④采取轴向枪、磁聚焦和磁偏转90度办法加热的蒸发器。

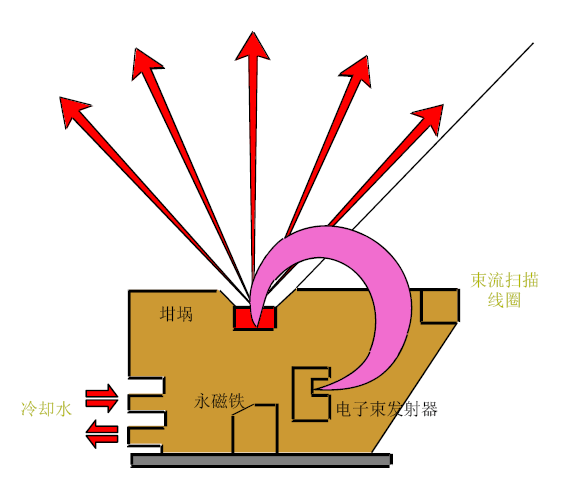

　　⑤E型电子枪蒸发器，e型电子束蒸发源所发射的电子轨迹与"e"字相似，故简称e型枪。

　　目前这种形式的蒸发源在真空蒸镀膜工艺中运用最为广泛。

电子束蒸发器镀膜机的维修技巧

　　电子蒸发束镀膜机在利用的过程中由于自身设备的特点可能会涌现或大或小的故障问题，最常见到的故障大多是由电路短路、镀膜材料的残渣等缘故原由。

　　1、真空的腔体内有焦糊味

　　设备在利用中，从真空腔体内发出焦糊味，首先要判断的是零件时候有发生破坏或者被烧毁，如果在排查后创造零件没有任何的非常或者破坏，那么事情职员就须要对设备进行逐步的排查，在维修的过程中须要对腔体采撤消除的方法进行检测，电子蒸发源是全体系统的紧张的构造，也是排查问题的时候最须要检测的位置。

　　2、电子枪无法正常的事情

　　由于电子束是依赖电子枪产生的，如果电子枪无法正常的事情会影响到整台设备的正常事情。
首先须要确定的是高压电缆线的连接部位是否正常，如果正常的情形的话，就须要查看周围的环境是否比较的湿润，湿润的环境有可能会造成电路的短路，随意马虎造成设备涌现故障问题。

　　3、电子束流不能正常的加载

　　涌现这种故障有可能是电极或者电极或者是调压器内部有积炭或有短路征象，它在低电流时还正常，但把电流升到一定的数值时就击穿，就会涌现跳断路器的征象，表面上有时创造不了，最好用兆欧表对地摇一摇。
