自己制作一台300W电子负载 （非专业人员请勿模仿）

基本电路形式是TL431供应基准电压，检流电阻、运放偏差放大，与MOS管一起组成恒流电路。
用了4只20N60 MOS管配CPU散热器，由于对精度没有特殊哀求，运放是最普通的LM324。
两三天韶光把电子负载做好了，正在测试。
负载功率340W（12V、28A）时检流电阻温度有点高，其他正常。
300W（12V、25A）时永劫光测试，各个部分均正常，达到设计哀求。

一些制作过程中的图片。

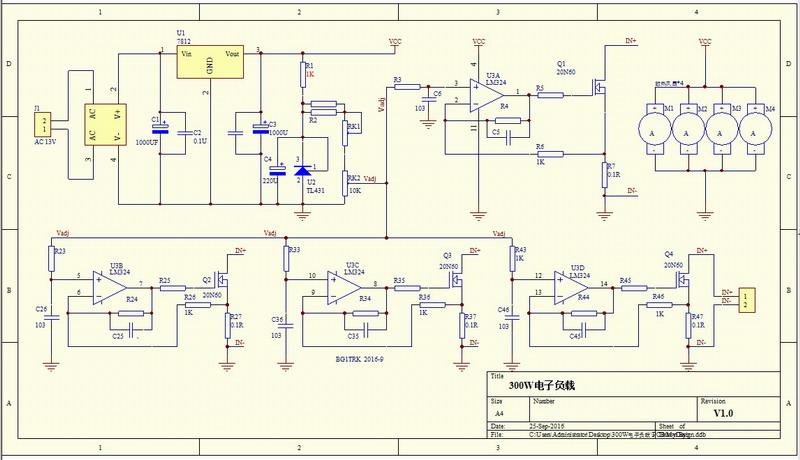

电路图和掌握板：

因电路比较大略没做PCB，偷

掌握板配单个功率单元测试温升：

报废仪器，拆了它当机壳用：

全部组件安装完毕，测试中：

组件装入机壳内，安装电压、电流表的分流器，基本完成：

逾额15%，压力测试中：
