聊一聊三极管各电极电压与电流的关系

图1-69所示是NPN型三极管各电极电压和电流示意图。

图1-69 NPN 型三极管各电极电压和电流示意图

1.三极管基极电压

电路中，直流事情电压+V通过电阻R1和R2分压，加到三极管VT1基极，作为VT1的基极直流电压。
改变电阻R1或R2的阻值大小，可以改变三极管基极电压的大小。

直流电压+V产生的电流经R1送入三极管VT1基极，另一部分电流经R2到地。
电阻R1中的电流为I1，R2中的电流为I2，I1=I2+IB。

三极管VT1基极电压大小与电阻R1和R2的阻值大小有关，而VT1基极电流大小与基极电压干系。

2.三极管集电极电压

如图1-70所示，直流事情电压+V经R3加到三极管VT1集电极上，R3两端的电压U3=IC×R3，集电极电压UC=+V-U3。
可见，节制集电极电压大小的剖析方法，对剖析三极管集电极电路非常主要。

图1-70 集电极电压示意图

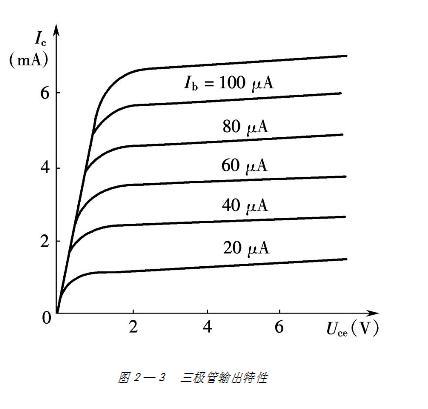

当直流事情电压+V和R3确定后，集电极电压只与集电极电流IC的大小有关，而集电极电流受基极电流掌握，以是终极三极管的集电极电压由基极电流决定。

3.三极管发射极电压

发射极电压与发射极电流IE和发射极电阻R4的阻值大小干系，如图1-71所示。
由于发射极电流受基极电流掌握，以是发射极电压大小由基极电流大小决定。

图1-71 发射极电压示意图

4.三极管3种事情状态下各电极电压特色

表1-8所示是NPN型三极管3种事情状态下各电极电压特色。

表1-8 NPN型三极管3种事情状态下各电极电压特色
