电路板是如何制作出来的，如果没有打仗过整体设计肯定不知道电路板是如何设计出来的。

虽然没有做过太多电路板，也没有做过非常繁芜的电路板，但对电路板的整体开拓流程还是比较熟习的。

最常见的是单面板和双面板，单面板便是单面走线的，单面放置电子元件，双面是两面都有走线，都可以放电子元件。

为什么须要不同层数的电路板呢，有几种缘故原由，第一是为了电路板体积小，多层有利于走线，放不下做的4层板。
还有一种是系统主板，运行系统的主板，板子上都是BGA的芯片，为了走线，做的层数比较多，层数少，线走不出来，当然也有强做两层板的，为了减少本钱。
。

为什么须要电路板，要想把电子元器件连接到一起，但是电路中的电阻电容电感三极管等元件，形状大小都不一样，未便利连接，就要把电子元件摆放到一起，就找到一种绝缘的电木板，还要有一定硬度，通过转孔把电子元件放在上面，并用焊锡把各个元件引脚按图纸连接起来。

后来就在板子正反面做一层铜箔，用墨笔在板子上画好电路走线，再用刀刻出来，把不用的铜都去掉，就形成一块电路板了。

再后来便是热转印技能，把图纸打印出来通过热转印到电路板上，把线路印到覆铜板上，通过一些化学手段，氯化铁堕落，把没有墨印刷的铜都被堕落掉，就可以保留须要的线路，形成一个电路板，在根据焊盘位置转孔，焊接上元件就可以利用了。

最开始都是用手画，后来有了电脑就可以用电脑画图纸了，要想做电路板，首先要有电路图，电路图是哪里来的，大多数是电路图都是仿制出来的，一家抄一家抄出来的，有的参考芯片手册，内部供应一个范例电路，在范例电路上设计自己的电路，当然肯定有自己设计的，都是在学习国外的电路，在改进加入自己的电路。

有很多电路设计软件，下次说说各个电路设计软件，当电脑安装好电路设计软件后，就可以画电路图纸了。
根据草稿图纸用软件画出来，软件有检讨缺点的能力，检讨无缺点就可以天生网络表。

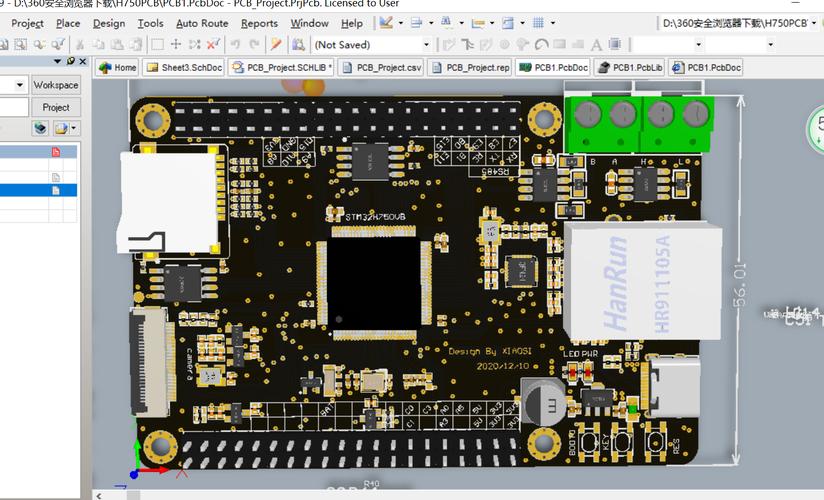

网络表是各个电子元件连接的属性，导入到PCB软件，一定要有各个电子元件的封装，就会看到各个电子元件相互之间是飞线连接的，要把电子元件做布局，怎么走线合理，怎么都雅，用画线工具，按照它们之间的连接画出来，就形成一块电路板图纸了，这个图纸要发给PCB厂家去生产，以前都是自己用氯化铁堕落，现在PCB打样都免费了，直接发到板厂去做，几天就回来了。

根据图纸焊接上各个电子元件，就形成一块电路板，在对电路板调试后，就可以批量生产了。

要想设计电路板，一定要会画电路图，在画PCB版图，才能做出一块电路板。

本人多年单片机软件硬件开拓履历和电路维修履历，学电路，加关注，让你学习不迷路，您的点赞是我分享履历的最大动力，有问题请留言磋商。
