很多年前，我写了一本关于Pro/ENGINEER的实例教程《PRO/ENGINEER WILDFIRE 4.0完备实例解析》，以下内容为第10章的10.1节工程图案例——弹簧托盘工程图设计（入门案例）。想学好PROE或CREO的，可以参考本案例进行练习。有不懂，或者有更好案例供应的，可以关注并私信我，感激。
10.1 弹簧托盘工程图设计该运用实例的实体模型——弹簧托盘如图10-1所示。
图10-1 弹簧托盘的实体模型
知识点：新建绘图文件、修正绘图比例、插入一样平常视图、设置剖视图、显示或拭除尺寸、修正文本样式、填写标题栏等。
详细的步骤如下：
步骤1：〖新建绘图（工程图）文件〗
1）在工具栏上单击\公众新建\"大众按钮，弹出\公众新建\"大众对话框。
2）如图10-2所示，在\"大众类型\公众选项组中选择\"大众绘图\公众单选项，在\"大众名称\"大众文本框中输入TSM_10_1；单击\"大众利用缺省模板\"大众复选项，以取消利用缺省模板；单击\"大众确定\"大众按钮。
图10-2 \"大众新建\"大众对话框
3）在涌现的\公众新制图\公众对话框中，选择TSM_10_1.PRT为缺省模型。在\"大众指定模板\"大众选项组中选择\公众格式为空\公众选项；在\"大众格式\公众选项组中，单击\公众浏览\"大众按钮，选择附书光盘中的TSM_A3.FRM文件，如图10-3所示。
图10-3 \"大众新制图\"大众对话框
4）单击\"大众确定\"大众按钮，进入工程图设计模式，此时调用TSM_A3.FRM中的图框，如图10-4所示。
图10-4 图框
步骤2：〖修正绘图比例〗
1）在绘图区域的左下角双击\公众比例：1.000\"大众，如图10-5所示。
图10-5 双击要修正的项目
2）在如图所示的框中输入比例值为5，单击\"大众接管\"大众按钮。
图10-6 输入绘图比例
步骤3：〖插入一样平常视图〗
1）单击\"大众创建一样平常视图\"大众按钮，或者从菜单栏中选择\"大众插入\"大众→\"大众绘图视图\"大众→\公众一样平常\公众命令。
2）在图框中的得当位置，选择绘制视图的中央点，此时插入的视图和涌现的\"大众绘图视图\"大众对话框如图10-7所示。
图10-7 插入视图
3）选择\"大众视图显示\公众种别，接着在\"大众显示线型\公众列表框中选择\"大众无隐蔽线\"大众选项，其它选项缺省，单击\公众运用\"大众按钮，如图10-8所示。
图10-8 设置以\公众无隐蔽线\公众显示
4）选择\"大众视图类型\"大众种别，在\"大众模型视图名\公众选项组的列表中选择\"大众FRONT\公众，单击\公众运用\"大众按钮。
5）选择\"大众剖面\公众种别，在\公众剖面选项\"大众组中选择\公众2D截面\公众，如图10-9所示，
图10-9 指定剖面选项
6）单击\公众将横截面添加到视图\"大众按钮，弹出如图10-10所示的\公众剖截面创建\公众菜单。
图10-10 菜单管理器
7）选择\"大众平面\"大众→\"大众单一\"大众→\"大众完成\"大众选项。
8）输入剖截面的名称为A，单击\公众接管\"大众按钮。
9）涌现如图10-11所示的菜单，然后在层树上展开01_PRT_DEF_DTM_PLN，并在“在TSM_10_1.PRT中”分层中，单击方(FRONT)，如图10-12所示。
图10-11 设置平面
图10-12 选择基准平面
10）单击\"大众运用\公众按钮，如图10-13所示。
图10-13 设置剖面显示
11）在\"大众绘图视图\公众对话框上，单击\"大众关闭\"大众按钮。
12）单击\"大众基准平面开/关\公众，从而设置不显示基准平面。此时的工程图如图10-14所示。
图10-14 插入的剖面图
步骤4：〖拭除剖面注释〗
1）在视图中单击注释\公众剖面 A-A\公众，然后单击右键，从如图10-15所示的菜单中选择\公众拭除\公众选项。
图10-15 选择\"大众拭除\"大众命令
2）单击\"大众重画当前视图\"大众按钮。
步骤5：〖显示尺寸〗
1）单击\"大众显示/拭除\公众按钮，打开\"大众显示/拭除\公众对话框。
2）在对话框中，单击\公众显示\"大众按钮；在\"大众类型\"大众选项组中选中\公众尺寸\"大众按钮，如图10-16所示。
图10-16 指定显示尺寸
3）单击\公众层\"大众按钮，将导航区切换到模型树的显示状态，如图10-17所示。
图10-17 模型树
4）在导航区的模型树中，分别单击\"大众旋转1\"大众、\"大众旋转2\公众和\"大众旋转3\公众特色，那么此时在工程视图中显示（常称自动标注）出这三个特色的所有尺寸，如图10-18所示。
图10-18 显示尺寸
步骤6：〖显示轴线〗
1）在\公众显示/拭除\"大众对话框上，选中\"大众轴\公众按钮。
2）在模型树上，单击\"大众旋转1\"大众特色的节点，则在视图中显示出中央轴线，如图10-19所示。
图10-19 显示中央轴线
3）单击鼠标中键。
4）此时\"大众显示/拭除\"大众对话框如图10-20所示，即系统自动打开对话框上的\公众预览\公众选项卡，\"大众选取移除\"大众按钮处于当选中的状态。在本例中，没有要移除的项目等，故直接单击\公众接管全部\"大众按钮。
图10-20 \"大众预览\公众选项卡
5）单击\"大众关闭\"大众按钮，此时，工程视图如图10-21所示。
图10-21 显示尺寸和中央轴线
步骤7：〖调度干系尺寸的放置位置〗
选中要调度位置的尺寸，然后将其拖动到预定的得当位置，使图面更加简洁、都雅，如图10-22所示。
图10-22 调度尺寸的位置
步骤8：〖反向箭头〗
1）在视图中选中如图10-23所示的尺寸，接着单击鼠标右键，并从涌现的快捷菜单中选择\公众反向箭头\"大众选项。
图10-23 反向箭头
2）同样的方法，选择视图中另一个数值为2的尺寸，单击鼠标右键，并从涌现的快捷菜单中选择\"大众反向箭头\"大众选项。
对上述两处箭头进行反向设置后的效果，如图10-24所示。
图10-24 反向两处箭头后的视图
步骤9：〖拭除尺寸〗
1）在视图中选择角度尺寸，接着右击，涌现快捷菜单。
2）选择\"大众拭除\"大众选项。此时的视图如图10-25所示。图中并调度了一处数值为2的尺寸。
图10-25 拭除尺寸
步骤10：〖手动标注尺寸〗
1）单击\"大众利用新参照创建标准尺寸，也称手动标注尺寸\"大众按钮。
2）在涌现的如图10-26所示的菜单中，选择\公众图元上\"大众选项。
图10-26 指定寄托类型
然后在视图等分别单击如图10-27所示的两条边。
图10-27 选择要标注角度尺寸的两参照线
3）在要放置该角度尺寸的位置处单击鼠标中键，创建的角度尺寸如图10-28所示。
图10-28 创建角度尺寸
4）在\"大众寄托类型\"大众菜单中选择\公众返回\"大众选项。
步骤11：〖填写标题栏〗
1）在如图10-29所示的位置处双击。
图10-29 双击要填写的单元格
2）在如图10-30所示的文本框中，输入\"大众弹簧托盘\公众四个字，单击\"大众接管\公众按钮。
图10-30 输入视图名称
填写好视图名称的标题栏如图10-31所示。
图10-31 填写视图名称
步骤12：〖插入粗糙度〗
1）从菜单栏中，选择\"大众插入\"大众→\"大众表面光洁度\"大众选项，打开如图10-32所示的\公众得到符号\"大众对话框。
图10-32 \"大众得到符号\"大众对话框
2）选择\"大众检索\"大众选项，涌现\"大众打开\"大众对话框，从machined文件夹中选择standard1.sym，如图10-33所示，单击\公众打开\公众按钮。
图10-33 选择用户符号文件
3）在涌现的\公众实例寄托\公众菜单（如图10-34所示）中，选择\公众无引线\"大众选项。
图10-34 \"大众实例寄托\"大众菜单
此时涌现如图10-35所示的菜单，接管默认的\"大众选出点\"大众选项。
图10-35 \"大众得到点\"大众菜单
4）在图框图纸的右上角位置单击，以选择放置位置。
5）在如图10-36所示的文本框中输入12.5，单击\"大众接管\"大众按钮。
图10-36 指定粗糙度
6）在\"大众得到点\公众菜单上选择\公众退出\公众选项，接着在\公众实例寄托\"大众菜单中选择\公众完成/返回\"大众选项。
插入的粗糙度如图10-37所示。
图10-37 插入粗糙度
步骤13：〖修正文本高度〗
1）单击刚插入的粗糙度，然后对着其右击，涌现如图10-38所示的快捷菜单，选择\公众文本样式\"大众选项。
图10-38 选择\公众文本样式\"大众选项
2）打开如图10-39所示的\公众文本样式\"大众对话框，在\"大众字符\"大众选项组中将高度值设置为0.25。
图10-39 \"大众文本样式\"大众对话框
3）单击\公众运用\公众按钮。
4）单击\"大众确定\"大众按钮。
5）利用同样的方法，将标题栏中填写的视图名称\公众弹簧托盘\"大众的文本高度修正为0.5。
终极修恰好文本高度的工程视图如图10-40所示。

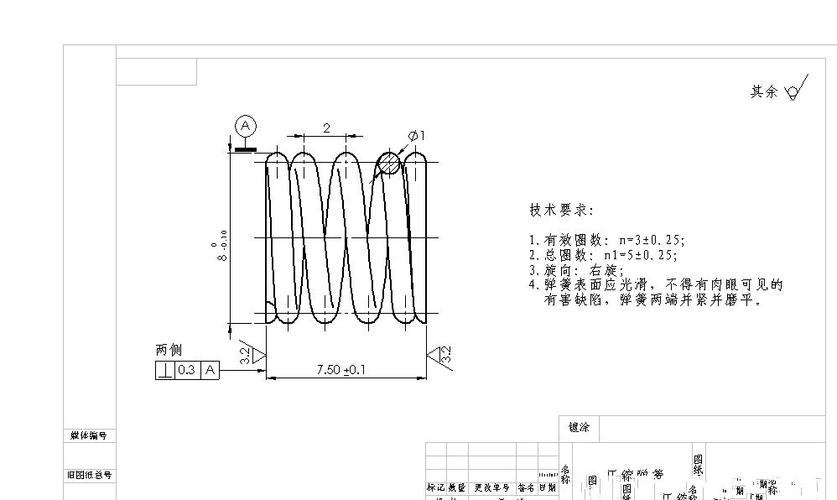

图10-40 完成的工程视图
解释：当常用工具栏上的\"大众禁止利用鼠标移动绘图视图\"大众按钮处于按下（下凹）状态时，绘图视图被锁定，不能利用鼠标来移动绘图视图；此时若要调度绘图视图的位置，可以单击\"大众禁止利用鼠标移动绘图视图\"大众按钮，然后利用鼠标来将绘图视图拖动到得当位置。
