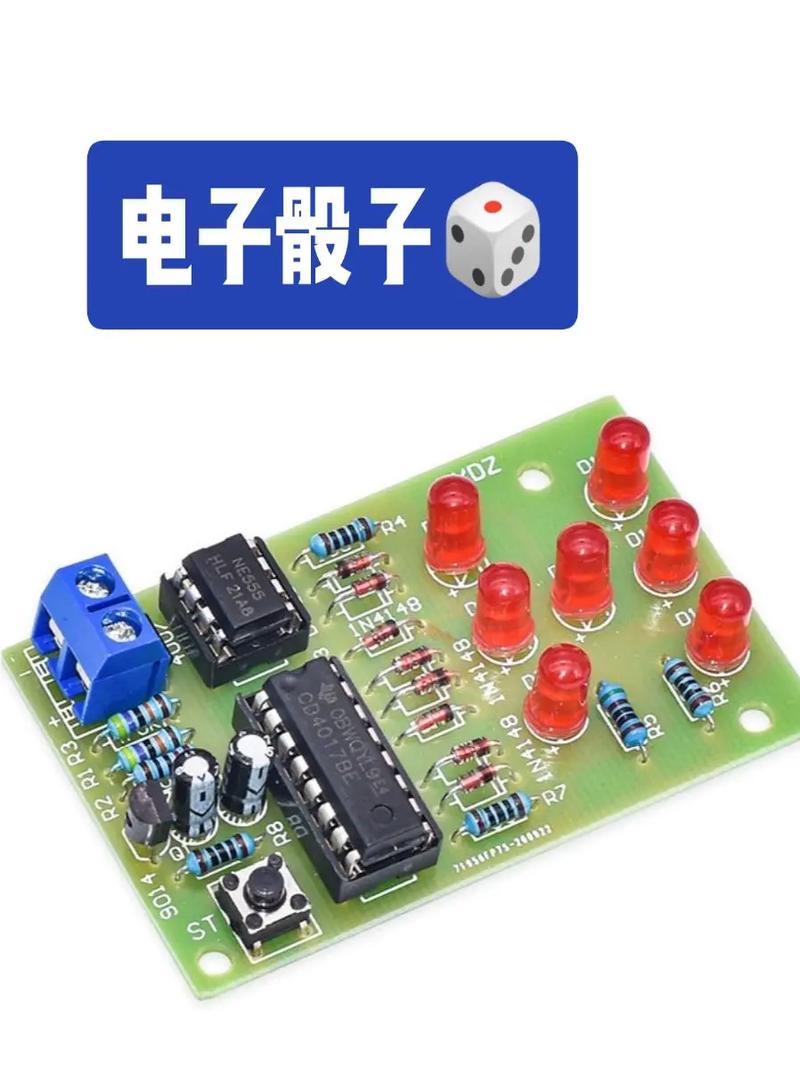

CD4017计数器并制作一个电子骰子

产品先容：

CD4017是一种十进制计数器/脉冲分配器。
CD4017是5 位Johnson（约翰逊） 计数器，具有10 个译码输出端，CP、CR、INH 输入端。
时钟输入真个斯密特触发用具有脉冲整形功能，对输入时钟脉冲上升和低落韶光无限制。
CD4017 供应了16 引线多层陶瓷双列直插(D)、熔封陶瓷双列直插(J)、塑料双列直插(P)和陶瓷片状载体(C)4 种封装形式。

CD4017：十进制计数器/脉冲分配器

INH 为低电平时，计数器在时钟上升沿计数；反之，计数功能无效。
CR 为高电平时，计数器清零。

Johnson 计数器，供应了快速操作、2 输入译码选通和无毛刺译码输出。
防锁选通，担保了精确的计数顺序。
译码输出一样平常为低电平，只有在对合时钟周期内保持高电平。
在每10 个时钟输入周期CO 旗子暗记完成一次进位，并用作多级计数链的下级脉动时钟。

紧张特点

CD4017引脚图

CO：进位脉冲输出

CP：时钟输入端

CR：打消端 clear

INH：禁止端

Y0~Y9:计数脉冲输出端

VDD：正电源

VSS：地

电源电压范围：3V-15V

输入电压范围：0V-VDD

事情温度范围

M 类：-55℃-125℃

E 类：-40℃-85℃

示例电路

每10个时钟周期CO端完成依次进位脉冲的输出
