北极星水处理网讯:堕落是指（包括金属和非金属）在周围介质（水，空气，酸，碱，盐，溶剂等）浸染下产生损耗与毁坏的过程。循环水处理有一个很主要的任务便是防腐，本文详细先容一下循环水处理九大堕落机理！
1 电化学堕落
电化学堕落指金属表面与离子导电的介质发生电化学反应而产生的毁坏。在反应过程中有电流产生，堕落金属表面上存在着阴极和阳极。
阳极反应是金属原子失落去电子而成为离子状态转移到介质中，称为阳极氧化过程。阴极反应是介质中的去极剂接管来自阳极的电子，称为阴极还原过程。
这两个反应是相互独立而又同时进行的，称之为一对共轭反应。由阴阳极组成了短路电池，堕落过程中有电流产生。如金属在海水、土壤及酸、碱、盐溶液中的堕落均属这一类。
2 极化和去极化浸染
极化：
金属堕落过程中，电流在阳极部位和阴极部位间流动，这解释阳极部位和阴极部位间有电位差。如果水中不含氧，阳极堕落反应的电子在阴极发生以下反应:
2e+2H+→2H→H2
天生的原子态氢和气体覆盖在阴极表面，循环水处理，冷却水处理产生了与堕落电位相反的电压，称为的超电压，使循环水处理中的电位差起了变革，阻挡了电流的流动，也便是停滞了堕落过程的进行。
这种由于反应天生物所引起的电位差变革称为极化。循环水水处理中在堕落过程中起了极化浸染，极化浸染起了抑制堕落过程的浸染。
去极化：
当水中有溶解氧存在时，阴极反应按下式进行:
H2+1/2O2→H2O或1/2O2+H2O+2e→2OHˉ
由于氧参加了反应，夺走了覆盖在阴极表面上的原子态氢和，因而赌气体的极化浸染遭到毁坏。打消极化的浸染称为去极化，氧在堕落过程中起了去极化浸染，去极化浸染起了助长堕落过程的浸染。
3 电偶堕落
很多生产装置是用不同的金属或合金制造而成，这些材料是相互打仗的。由于不同金属电位间存在着差异，在水溶液（电介质）中形成电偶电池，较活泼的电位较负的金属是阳极，堕落速率要比未偶合时高；电位较正的金属是阴极受到保护，堕落速率低落或停滞。在系统中，常见的电偶堕落有铁和黄铜、铁和不锈钢、铝和钢、镑和钢、以及锌和黄铜等，不论在哪种情形下，都是前一种金属遭受堕落。
4 氧浓差堕落
氧浓差堕落电池是金属在水中堕落时最普遍、危害最大，但又是最难防治的一种堕落电池。氧浓差电池是介质浓度影响阴极反应而产生最位差。
最常见的氧浓差电池有两种类型，一种是在不用深度的水中由于溶解氧浓度不同而造成氧浓度梯度产生的氧浓差电池，如水线堕落；另一种则是冷却水系统中最常见，也是危险最大的污垢下堕落或叫做沉积物堕落。在沉积物下面形成缝隙区，在这些缝隙区的溶液中，氧要得到补充是非常困难的；而缝隙外的金属表面上的溶液，氧的供应很充分，因而缝隙外是富氧区一阴极，而缝隙内则是贫氧区一阳极。缝隙区形成的氧浓差电池造成的堕落部位在缝隙之内，或在沉积物下面。
5 缝隙堕落
缝隙堕落是金属表面被覆盖部位在某些环境中产生局部堕落的一种形式。大量热交流器的堕落穿孔，个中是最紧张的缘故原由是污垢下的堕落——缝隙堕落的一种类型。
缝隙堕落的产生要有两个条件：一是要有危害性阴离子（Cl）存在；二是要有滞留的缝隙作为一个堕落部位，缝隙要宽到足够能使液体进入，但又要窄到能保持一个滞留区。
一样平常认为宽度在几千分之一英寸（1密耳以下）就会导致堕落，宽度在1/8英寸（0.3毫米）以上堕落很少产生。
6 点蚀

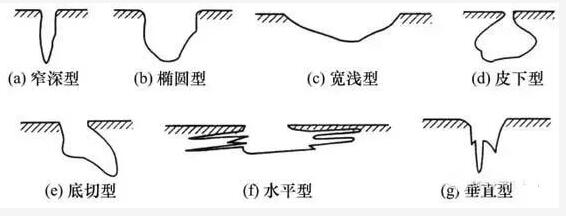

也称为坑蚀、孔蚀，但现成比较统一的叫点蚀。点蚀是一种分外的局部堕落，导致在金属上产生小孔若用P表示堕落孔的深度，d表示堕落孔的宽度，当P/d≤1时称为局部堕落；
当P/d>1时称为点蚀。产生点蚀的缘故原由紧张是水中离子或粘泥在金属表面产生沉积，这些沉积物覆盖在金属表面使水中溶解氧和缓蚀剂不能扩散到金属表面上，从而造成局部堕落。
水中Cl-对点蚀也有影响，点蚀常常发生在热交热器的高温区和流速缓慢发生沉积的部位，增加水的流速有利于氧的扩散，有利于钝化膜的修补，而且亦可带走小孔上的沉积物，有利于掌握点蚀的发生。
点蚀是潜伏性和毁坏性最大的一种堕落类型。点蚀都是大阴极小阳极，有自催化特性。小孔内堕落，使小孔周围受到阴极保护。孔越小，阴、阳极面积比越大，穿孔越快。
点蚀发生有时每每是在材料的一侧开始，在另一侧扩大穿孔，使得检测很困难。由于点蚀极强的毁坏性，现在已愈来愈引起人们的重视。
7 应力堕落
应力堕落是指在拉应力浸染下，金属在堕落介质中引起的毁坏。这种堕落一样平常均穿过晶粒，即所谓穿晶堕落。应力堕落由残余或外加应力导致的应变和堕落联合浸染产生的材料毁坏过程。应力堕落导致材料的断裂称为应力堕落断裂。应力堕落一样平常认为有阳极溶解和氢致开裂两种。
常见应力堕落的机理是：
零件或构件在应力和堕落介质浸染下，表面的氧化膜被堕落而受到毁坏，毁坏的表面和未毁坏的表面分别形成阳极和阴极，阳极处的金属成为离子而被溶解，产生电流流向阴极。
由于阳极面积比阴极的小得多，阳极的电流密度很大，进一步堕落已毁坏的表面。加上拉应力的浸染，毁坏处逐渐形成裂纹，裂纹随韶光逐渐扩展直到断裂。这种裂纹不仅可以沿着金属晶粒边界发展，而且还能穿过晶粒发展。
8 磨蚀及空化
磨蚀是由于堕落流体和金属表面间的相对运动，引起金厲的加速毁坏或堕落，这类堕落常与金厲表面上的湍流程度有关。
湍流使金属表面液体的搅动比层流时更为剧烈，使金属与介质的打仗更为频繁，故常日叫做湍流堕落。湍流堕落实际上是一种机器磨耗和堕落共同浸染的结果。
磨蚀的外表特色是槽、沟、波纹、圆孔和山谷形，还常常显示有方向性。在工厂中，像泵的叶片、阀、弯管、肘管、涡轮叶片、喷嘴等流速变革较大的部位，易产生磨蚀。
空化浸染又称空泡堕落，它是磨蚀的一种分外形式，是由于金属表面附近的液体中有蒸气泡的产生和破灭所引起的。在高流速液体和压力变革的设备中易发生这类堕落，如水力涡轮机，船用螺旋桨、泵叶轮等。空泡堕落的外表十分粗糙且蚀孔分布紧密，它是堕落和机器浸染两者引起的。
9 微生物堕落
微生物堕落是一种分外类型的堕落，它是由于微生物的直接或间接地参加了堕落过程所起的金属毁坏浸染。微生物堕落一样平常不单独存在，每每总是和电化学堕落同时发生的，两者很难截然分开。
引起堕落的微生物一样平常为细菌及真菌，但也有藻类及原生动物等，在大多数场合下都可看作是各种细菌共同浸染而造成危害的。微生物影响堕落紧张是通过使电极电位和浓差电池发生变革而间接参与堕落浸染这条路子，其办法大体分以下几类：
1.由于细菌繁殖所形成的粘泥沉积在金属表面，毁坏了保护膜，构成局部电池；
2.由细菌代谢浸染引起氧和其它化合物的花费，形成通气差电池和浓差电池，在局部电池中发生去极化浸染；
3.由细菌代谢产物的浸染引起的；
（1）影响pH值或酸度；
（2）影响氧化还原电位；
（3）使环境的化学状况发生变革（包括氨、硝酸盐、亚硝酸盐、硫酸盐、硫化物等其他离子，在应中起催化浸染）；
（4）天生或花费氧而影响氧的浓度。
微生物堕落是一种局部堕落，而且险些都有点蚀的迹象，其危害是极其严重的。
原标题:工业循环水九大堕落机理全解析
免责声明：以上内容转载自北极星环保网，所发内容不代表本平台态度。
全国能源信息平台联系电话：010-65367827，邮箱：hz@people-energy.com.cn，地址：北京市朝阳区金台西路2号公民日报社
