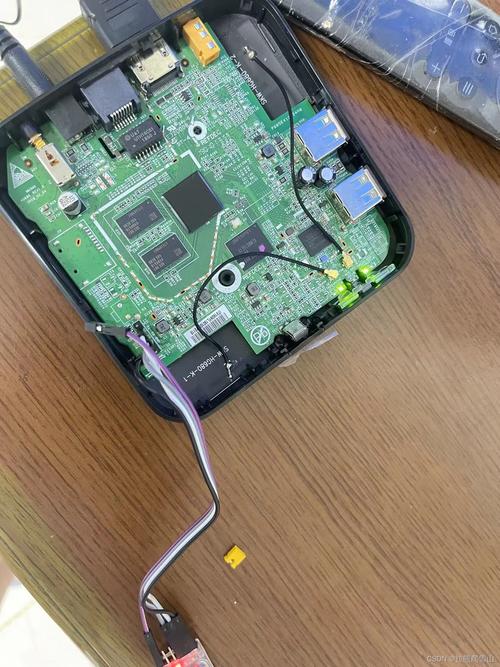

这是一台河北联通退役的IPTV盒子，配置很低。这种盒子，配置很低，无法适应现在高清***须要，早已经更新换代，这是多年前换下了的盒子。下面我们拆开看一下内部构造，理解其紧张构造和紧张芯片。
单端口 10、100自适应快速以太网卡。普通的讲便是网卡芯片，为100兆网络芯片。超低功耗，全负荷运行时,功率低于0.15 w。紧张利用在网络机顶盒，智能电视及其他网络设备上。
这是烽火盒子核心芯片，也便是CPU处理器，型号为华为海思HI3716MV300高清网络媒体处理器。芯片采取Cortex A9架构，内置了2路以太网和2路USB接口，支持MPEG、 RealVideo及H.264等多种格式的高清***解码。
（图片来自网络侵删）
这是盒子主板的上侧一角，可以清楚看到，猪油线路没有任何电子元件，从上面的标注以及线路走向等剖析这是无线部分。由于没有焊接电子元件和各种芯片，以是这款机顶盒不支持WiFi接入，只能通过有线接入。
这是存储颗粒，晶豪ESET，型号F59L2G81A 25T，事情电压3.3V，。NAND类型的FLASH颗粒，容量大小256M。盒子的系统就存储在这个芯片里面，相称于电脑硬盘。目前主流IPTV盒子闪存是8G，也有少量是4G。
这是内存芯片颗粒，型号是NT5CB128M16FP-DI，内存类型是DDR3。从型号来看，是南亚易胜256M内存。从这里可以看出，盒子配置已经后进，现在险些所有IPTV网络机顶盒都是1G内存。
