斜顶机构在塑胶模具里面是非常常见的一种机构，紧张是分开产品内扣，也有顶出功能，我们都知道普通的斜顶机构是由斜顶杆、导向块、斜顶座组成，斜顶角度最好取3°-12°，对付一些电子类的产品，倒扣小的可以适用，但对付一些汽车类产品，倒扣较大的，斜顶角度无法知足。那么汽车模的斜顶机构是怎么设计的呢？跟电子类、家电类的斜顶机构有什么差异？
01汽车模斜顶类型

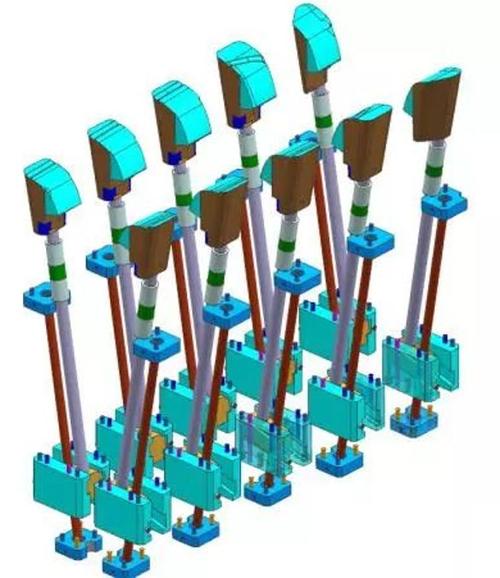

1）当产品内扣行程较大时，就会采取双连杆式斜顶机构，斜顶角度可做到15°-30°，其组成如图所示
2）原身型斜顶，类似与电子类斜顶机构，由斜顶、导向块、斜顶座、万向座组成，斜顶方杆上必须做油槽，如图所示。
3）单杆类斜顶机构，汽车模用得最普遍的一种，由斜顶头、斜顶杆、导向套、斜顶滑脚组成，此类斜顶常用角度范围3°-12°，角度不能超过15°，超过15°的利用双连杆式斜顶机构。斜顶杆常用Φ16、Φ20、Φ25，如图所示。
02斜顶头的设计把稳事变
1）斜顶头是扣位的成型零件，不易加工，设计的时候必须要有两个基准面成90°角度，把稳斜顶头的斜度面比斜顶杆角度大2度，如图所示。
2）斜顶头与斜顶杆的连接办法：
a.压板式连接，此类连接办法加工较繁芜，本钱高，但便于拆装；
b.销钉式连接，此类连接办法加工较为大略，拆装也方便，很多企业都用此类型办法设计
03导向块的设计及浸染
双连杆式斜顶机构的导向块是锁在B板底部，它的浸染是导向斜顶杆和固定斜导柱，用两支螺丝锁紧，单杆类斜顶机构的导向套材料为青铜，导套长度按导套内径的1.5倍取值，最大长度为不超过75mm，固定办法可采取卡簧卡住或者用压板压住，如图所示。
04斜导柱的设计及浸染
斜导柱是锁在底板上，它的角度与斜顶杆角度一样，紧张的浸染是驱动滑块，使斜顶侧向抽芯，设计时把稳滑块座要避空，避免干涉，影响顶出，如图所示。
05滑块及滑块座的设计及浸染
滑块与斜顶杆连接在一起，顶出时滑块由于斜导柱的浸染侧向滑动，带动斜顶侧向抽芯，滑块座起到导向滑块和耐磨的浸染，固定在顶针面板上，如图所示。
06 斜顶滑脚的安装设计
滑脚一样平常采取MISUMI标准，大中型模具须兼顾顶针挡板的强度，避免透空过多，滑脚安装办法优先安装于顶杆面板的底面上，从动模固定板底部安装；其次选择安装在顶杆底板顶面上，螺钉从底部安装；还有一种是安装在顶杆面板顶面上，需把稳限位块高度必须高于滑脚；当斜顶较多,滑脚位置上重叠时,可装于顶杆底板底面上，从底部安装，动模固定板上需透空。如图所示：
