国产EDA水平还是处于比较低的，毕竟掉队太多了并不是一朝一夕就能追遇上的，这话题假如在几年前更没人关注，现在由于复兴华为事宜也得到了一下曝光，EDA是上游行业，投资高，回报韶光长且不稳定，竞争压力大，国际三巨子（Synopsys、Cadence和Mentor Graphics）软件霸占95%的中国市场。国产EDA工具基本上都是在夹缝中求生存。
其次，海内EDA人才缺口大，我国大约有1500名EDA研发职员，但是个中大概有1200名职员是在国际EDA公司的中国研发中央事情，只有约300名职员是在为本土EDA公司做研发。原来专业职员就很少，大部分还都是为国际EDA公司事情，人才缺口可想而知有多大。
若贝（Robei）是由美国硅谷的工程师创建的新型集成电路公司，拥有自主知识产权的若贝自适应芯片和Robei EDA软件。
公司于2012年在美海内华达州拉斯维加斯市注册，成功研发Robei EDA软件，这是一种全新的面向工具的可视化芯片设计软件；2014年初，若贝在青岛设立了硏发中央，专注于自适应芯片的硏发；2016年，得到青岛市科学技能进步奖一等奖；2017年，得到工业和信息化部软件 与集成电路促进中央授权在“国家信息技能紧缺人才培养工程集成电路设计方向实训基地”资格；2018 年，芯片流片并验证完成。
公司研发的Robei EDA软件是一款全新的集成电路设计工具；同时也是一种低投资的集成电路设计软件。不仅具备传统设计工具的代码编写、编译、仿真功能，并且增加了可视化和模块化的设计理念，具有模块设计透明化、方便模块重新利用、加快设计进度、无限分层等特点。可实现顶层跨平台，图形和代码相结合的设计上风，将 IC 设计简化到模块、端口、导线三个基本元素，并自动天生端口定义的 Verilog 代码以及约束文件。
国产EDA并不是弗成，也有很多国外工具短缺的上风，但是覆盖面确实比较小，也须要大家的支持。
海内EDA行业紧张存在三大问题，一是海内约5亿美元EDA市场，个中国产EDA工具占比不到0.9%，而国际EDA市场占比更是不到0.1%。二是海内EDA工具无法知足前辈工艺下的芯片设计需求，也缺少对代工厂和封测厂的支撑。三是环球EDA从业人数约30,000人，海内不敷1500人。
受制于上述条件，海内EDA行业也存在着整体团队规模小、公司多、高校支持不敷等问题。
目前，海内高校险些完备没有EDA干系培养方向及EDA干系课程开设，EDA干系教材紧张是VHDL/Verilog措辞或可编程器件FPGA。此外，2010年后海内险些完备没有关于EDA软件开拓的论文揭橥，谈论的都是若何利用EDA软件做设计。集成电路行业对口专业学生毕业后进入干系行业的仅占1/3，对EDA有理解和兴趣的更是寥寥。
海内EDA家当发展始于上世纪80年代，在技能禁运的压力之下，中国也曾自主研发过，并依赖自身技能积累成功开拓出了与国际厂商处于同一水平线上的产品。随后，美国策略转为解除技能禁运以技能成熟价格便宜的工具挤占市场，且中国政策一贯是积极推动环球化，造不如买的策略，海内也不再连续深耕该领域，双方的差距越来越大。
讲国产EDA就离不开一家公司——华大九天，由于华大九天是中国最大的EDA软件开拓商，在2017年以前一贯是EDA软件国家队。华大九天成立于2009年，从属于中国电子信息家当集团，是国家十一五“核高基” 重大专项（01专项）“前辈EDA工具平台开拓”课题、十二五“核高基”重大专项“EDA工具平台运用及家当化”课题的牵头单位。华大九天共有400多名员工，研发职员超过70%，这个规模在海内来说也不小了。华大九天最善于的还是仿照电路开拓工具，做数字电路的韶光也不长。华大九天目前也只能够供应家当所需EDA办理方案的1/3旁边。加上海内其他小公司的产品，全国能够供应全流程EDA办理方案的1/2旁边。现有的EDA工具不但覆盖面不敷，而且没有串联起来，对应的是芯片设计流程中一些分离的点，一些关键环节缺失落，无法支持芯片设计全流程。
海内EDA家当面临的最大问题便是海内没有形成一个完全的、相互促进的家当链，抱团一贯是半导体家当发展的最主要方向。半导体集成电路行业环环相扣，只有通过家当链高下游联动，才能得到成功。然而，国行家业协同不足紧密的问题一贯存在。
目前，海内EDA工具厂商鲜少参与晶圆厂的互助研发，有EDA产品生产出来，也得不到利用和反馈，进而难以进步。
看到这里，大家是不是对国产EDA软件感到深深的绝望？差距太大了，而且看不到希望。不说遇上国际前辈水平，便是办理国产化，冲破美国封锁和禁运都不知要到猴年马月。
海内EDA行业在困难探索的同时，我们看一下另一条时空线上发生的事：
2003年，ATopTech公司在美国成立，创始团队成员多为华人。主营Aprisa与Apogee布局与绕线（place and route）工具，可以帮助工程师以更少的资源优化繁芜芯片的功耗，性能和面积（PPA）。客户包括三星(Samsung)、赛灵思(Xilinx)等大公司。高峰时年业务额超过3000万美元。
2013年AtopTech被Synopsys（EDA排名第一的公司）起诉侵权，2016年底AtopTech败诉，2017年初申请破产。
2017年3月，AtopTech 被公开拍卖。
2017年5月，中国东方集团成功收购 AtopTech，完成收购后公司改名为Avatar，东方集团董事局主席韩敬远任董事长。Avatar公司拥有EDA领域顶尖的管理人才和国际化技能团队。
2018年，深圳Avatar微纳公司成立，后改名鸿芯微纳，主营EDA软件研发。鸿芯微纳的几十名开拓和管理职员都来自美国Avatar公司。人数虽少，却都是资深的EDA行业高等人才。
2018年12月，深圳国微技能获批国家重大科技专项子课题“芯片设计全流程EDA系统开拓与运用”（十三五01专项子课题）。国微技能将获项目帮助共计约4亿元公民币，个中50%由中心财政经费帮助，别的50%由深圳市政府资金支持。
2019年5月，Avatar的布局与绕线办理方案通过了TSMC（台积电）的7纳米FinFET技能认证。
2019年5月，国微技能收购了鸿芯微纳1%的股份。鸿芯微纳的大股东是国家集成电路基金与深圳市辅导基金。
2020年1月，国微控股进一步向鸿芯微纳增资9000万元。
2020年7月，西门子收购美国Avatar公司。此前在2016年，天下第三大EDA软件供应商Mentor也被西门子收购。深圳鸿芯微纳当时还专门发了一个声明，意思是公司经营不会受到收购事宜的影响，宴客户放心等等。实在深圳鸿芯微纳与美国Avatar并不是分公司关系，更靠近于公司拆分，团队分成了两部分，技能则是共享的，之后就各自独立发展了。Avatar公司则完成了历史义务，以是被卖掉了。
对以上的事宜总结一下。不知大家还有没有印象，我在前面提到“华大九天在2017年以前一贯是EDA软件国家队”。是的，2017年往后，EDA软件国家队变成了深圳国微技能（国微集团）。国微技能是紫光集团旗下的一家芯片公司（不是紫光国微），2017年以前从未涉足过EDA行业。但把振兴EDA行业的希望放到这里我以为是得当的，由于EDA未来的发展必须与半导体家当紧密合营，涉及的领域很多，要做大做强必须大张旗鼓的搞，单单一家软件公司是搞不了的。放在芯片国家队紫光集团，放在半导体重镇深圳是得当的。
国微技能要卖力EDA工具平台整合与家当化。鸿芯微纳是国微技能的一家公司，卖力后端和框架；另一家收购来的公司思尔芯卖力前端（紧张是FPGA仿真验证）。鸿芯微纳是非常关键的，相称于搭起来一个屋子的框架，其它的构件和家具都可以往里装，末了就成了完全的屋子。
下面在技能上解释一下。
对付7nm及以下制程,在布局阶段就必须提前考虑详细布线。Avatar首创了以详细布线为中央的架构,该架构基于自下而上建立的统一内存数据模型,使所有引擎能够随时访问完全的设计数据。这使得每个引擎(布局、布线、时序、优化、时钟树综合等)都能够以增量办法动态地与产品引擎搭配利用。
鸿芯微纳总裁黄小立先容说：“布局布线历来是行业重中之重，没有布线便永久是个点工具，只是一个附属品，而拥有布局布线的能力，便能够让自己真正与其他企业进行竞争。布局布线在芯片16nm制程后逐渐成为设计里面的最大瓶颈，单个芯片的逻辑设计或者功能设计常日在一年旁边，而后端设计一样平常在一年至一年半旁边，后端设计紧张便是跑EDA工具。因此布局布线工具的主要性紧张表示在两个方面，第一个，对设计周期本钱具有较大影响，毕竟要跑一个月和跑一年是完备不一样的；第二，布局布线将直接影响到公司的本钱和利润，好的布局布线能够决定芯片的大小，如果芯片小2%，那么公司的利润就会高2%。”
黄小立表示：“布局布线工具经由了三代的演进，第一代以门为中央，第二代以布局为中央，而今发展到第三代以线为中央，由于布线的功率、时效和可制造性已远远超过了逻辑门，以线为中央去开拓新一代布局布线工具，将有可能颠覆Synopsys、Cadence等公司目前的地位。当前鸿芯微纳已经推出了一个在世界上都领先的技能及工具，并且已经进入到海内客户的利用阶段，可以支持40nm~7nm工艺，而这样的工具纵然在国外市场上也霸占一定的地位。”
2020年底，01专项“芯片设计全流程EDA系统开拓与运用”课题将完成验收事情，这次验收紧张有8个EDA工具，包括布局布线、硬件仿真加速、时序剖析、功耗剖析、物理验证、形式验证、逻辑仿真、逻辑综合。这8个工具在产品性能对标国际前辈水平的同时，在功耗、速率及面积方面还可以达到10%—15%的领先性。只用2年的韶光就把EDA全流程工具基本补全了，补充了大批空缺，这种速率和进度令人瞠目！
国微集团的通用做事引擎、时序、功耗跟签核（为知足代工厂的技能指标限定而进行的校验）都利用统一的内存数据模型，在布局布线的时候不须要留过多设计余量，同样芯片速率下，可以担保低功耗的同时提升晶圆面积利用率，降落生产本钱。而国外的EDA公司发展之路是通过一直并购的办法，每套工具的开拓公司不同，工具与工具之间的源程序代码也是不同的，对付物理剖析的数学模型在细节上就会涌现不一样的情形。当每一个单独的工具整合在一起时就可能涌现报出的结果不一致，这就造成在芯片设计时性能起起伏伏，迭代优化与收敛速率不理想。国微集团开拓的工具虽然也是独立的，但拥有统一的数据平台，工具和工具之间信息交流效率高，剖析的结果同等性也很高，这就使得芯片设计的收敛速率更快，迭代优化的周期更短。
另一方面，国微集团会在传统EDA工具中加入新兴技能，如AI算法。目前海内AI算法已经处于国际领先水平，国微集团也在考试测验将海内AI算法的打破领悟到EDA工具里面去，在目前开拓的EDA产品中已经有多个项目跟AI干系。
01专项验收完成往后，国微集团接下来要做的，便是连续丰富工具种类，投入更多的研发力量和资金去设计更多的EDA工具，如可制造性设计（DFM）、可靠性设计（DFR）、成品率设计（DFY）、可测试性设计（DFT）等。
与此同时，其还将通过互助或者引进的办法，吸引国内外优质的EDA企业，将他们开拓的好的EDA工具整合到其平台，并担保EDA工具间能够形成有机的联合过程。
国微集团要做的不止是重点开拓几个关键的EDA工具，办理当下海内集成电路设计的卡脖子的问题，而是将打造EDA平台，集成国内外精良的算法、工具来形玉成流程办理方案，让海内头部集成电路设计家当来用，做事集成电路设计家当，形成良性循环，国产EDA家当就能够建立起来。
关于未来的发展计策，国微集团希望采取投资并购、自研和产学研互助的多种办法并行，建立国产EDA家当平台。在五年内，打磨好一整套数字设计EDA工具链，并真正推向市场，十年之后，能够与国际一流的EDA厂商在市场上充分竞争。

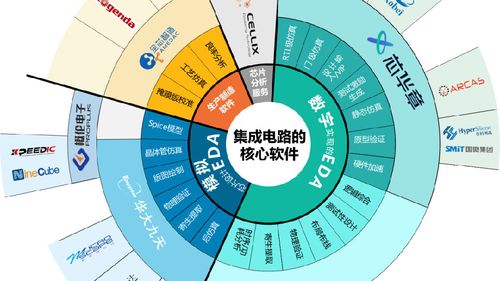

01华大九天
北京华大九天科技株式会社（简称“华大九天”）成立于2009年，致力于面向半导体行业供应一站式EDA及干系做事，是目前海内规模最大、技能实力最强的EDA龙头企业。
在EDA方面，华大九天可供应仿照/数模稠浊IC设计全流程办理方案、数字SoCIC设计与优化办理方案、晶圆制造专用EDA工具和平板显示（FPD）设计全流程办理方案，拥有多项环球独创的领先技能。
环绕EDA供应的干系做事包括晶圆制造工程做事及设计支持做事，个中晶圆制造工程做事包括PDK开拓、模型提取以及良率提升大数据剖析等。
华大九天总部位于北京，在南京、上海、成都和深圳设有全资子公司，并在日本、韩国、东南亚等地设有分支机构。
02芯华章
芯华章科技株式会社成立于2020年3月，总部设于南京，是一家立足中国、面向环球的国产集成电路电子自动化（EDA）智能软件和系统公司。
仅成立数月，芯华章已完成亿元融资，这离不开芯华章团队的实力。据理解，芯华章核心成员均来自国际领先的EDA、集成电路设计、软件以及人工智能企业，均匀有20多年从业履历。
并且，团队可基于经典验证履历和技能，启用全新的路径对EDA进行研发和创新，在当前最前辈的软件工程方法学及高性能硬件架构的根本上，融入最新的人工智能、机器学习和云打算等前沿技能，设计全新的软件系统架构和算法，打造面向未来的新一代EDA软件和系统。
03全芯智造
全芯智造成立于2019年9月，由国际领先的EDA公司Synopsys、海内有名创投武岳峰成本与中电华大、中科院微电子所等联合注资成立。公司注书籍钱1亿元公民币，总部位于合肥，在上海和北京设有分公司。
全芯智造搜集了一批EDA、晶圆制造和人工智能等领域的领军人才，均匀从业年限20年以上，具备覆盖制造家当链的专家知识，以及智能制造等落地履历。
全芯智造致力于通过人工智能等新兴技能改造制造业，实现由专家知识到人工智能的进化。从制程器件仿真和打算光刻技能等EDA点工具出发，未来将布局打造大数据+人工智能驱动的集成电路智能制造平台。全芯智造公司已经与中科院微电子所等科研院所建立了良好的互助关系。
04概伦电子
概伦电子成立于2010年，该公司能够供应高端半导体器件建模、大规模高精度集成电路仿真和优化、低频噪声测试和一体化半导体参数测试办理方案，客户群体覆盖绝大多数国际有名的集成电路设计与制造公司。
概伦电子致力于提升前辈半导体工艺下高端芯片设计工具的效能，属于在国产EDA公司中少数在“点工具”上达到国际一流水准的公司。
公司拥有浩瀚全自主知识产权的EDA技能和产品，致力打造存储器设计全流程EDA，实现DTCO（设计工艺协同优化）真正落地的从数据到仿真的创新EDA办理方案。公司于2019年底并购北京博达微科技，并于2020年初完成由兴橙成本和Intel成本共同领投的A轮融资。
05国微集团
国微集团起源于1993年，是一家半导体控股集团，其业务紧张覆盖安全芯片设计及运用、集成电路电子设计自动化（“EDA”）系统研发及运用、FPGA快速原型验证及仿真系统研发及运用以及第三代半导体产品研发和生产等。
2018年，国微集团开始专注于芯片设计全流程EDA系统开拓与运用，研究内容是面向前辈工艺和国产高端芯片的需求，开拓一套数字芯片设计含硬件仿真的全流程EDA系统。
国微集团旗下上海国微芯芯半导体有限公司，专注于EDA的研发和设计做事。上海国微思尔芯技能株式会社（“国微思尔芯”）是业内领先的快速原型验证及仿真系统的EDA工具研发、发卖及设计做事供应商，目前做事于环球超过500家客户，个中不少为环球有名企业。国微思尔芯在中国上海、深圳、北京、杭州、新竹以及日本东京、韩国首尔和美国圣何塞均建立了分支机构或办事处。
06阿卡思微电子
上海阿卡思微电子技能有限公司是由硅谷返国的资深芯片设计自动化（EDA）专家于2020年5月在上海张江创立，旗下全资子公司成都奥卡思微电科技有限公司位于成都高新区。公司核心职员来自于Cadence、Synopsys、Xilinx等国际有名EDA公司和芯片设计公司，具有均匀超过15年的环球EDA行业履历，是多项业内有名软件工具的主研或管理者。
公司紧张业务为集成电路设计自动化系统（EDA）的研发和咨询。公司立足于最新的EDA技能，结合本土用户需求，竭诚做事中国芯片自主设计家当。目前，公司已成功推出两款形式验证工具。
公司自成立以来，已得到首轮融资，目前成功推出了两款逻辑验证产品（AveMC自动化验证工具软件和AveCEC等价验证工具软件），其他多项正在预研中。未来，公司会持续研发后续产品，推出面向全体亚太地区的培训和咨询做事，开拓中国/亚洲及北美市场。
07若贝电子
若贝电子成立于2014年1月，是青岛唯一的EDA公司，其创始人曾就职于国际著名FPGA芯片公司，多年前辞职返国后创立若贝。若贝电子打造出中国唯一一款数字前端EDA工具，一种全新的面向工具的可视化芯片设计软件，可以支持基于Verilog措辞的集成电路前端设计与验证。
RobeiEDA工具具备可视化架构设计、核心算法编程、自动代码天生、语法检讨、编译仿真与波形查看等功能。设计完成后可以自动天生Verilog代码，可以运用于FPGA和ASIC设计流程。可视化分层设计架构可以让工程师边搭建边编程，具备例化直不雅观，减少缺点，节约代码量等上风。
芯片设计不同于软件编程，比较抽象，RobeiEDA工具将芯片设计变得大略直不雅观，同时配备教材与实验辅导书以及大量的案例与***教程，可以极大地降落学习芯片设计的入门门槛，加速设计过程。公司于2015年和2017年分别在130nm和40nm工艺上实现了基于RobeiEDA工具开拓的完备自主的高速动态可重构自适应芯片的验证。RobeiEDA软件已经拥有环球40多个国家的用户，工具小巧精悍。
08行芯科技
杭州行芯科技有限公司是国产高出发点、具有国际竞争力的EDA和IP高科技民营企业，具有完备自主的国产知识产权，致力于从传统工艺到前辈工艺，为IC设计企业供应领先的Signoff工具链和解决方案。公司在上海、杭州设有研发中央。
核心团队由有名海归科学家领衔，团队在EDA和芯片设计领域拥有均匀超过二十年的丰富履历，曾领导过多款业界主流EDA工具、高性能打算芯片和低功耗通信芯片的研发事情。
行芯Signoff办理方案面向最前沿的芯片设计和工艺节点，着力办理5G、人工智能、大数据、自动驾驶、物联网时期下集成电路瓶颈问题，帮助工程师尽早创造设计漏洞与毛病，改进“PPAR”，即Power-Performance-Area-Reliability，提高芯片设计效率和加快产品上市韶光。
09超逸达科技
北京超逸达科技有限公司于2019年底注册于北京海淀区，是一家从事寄生参数提取的国产EDA公司，由高校教授牵头成立，立足于前辈工艺的的2.5D和3D寄生电阻电容提取。
超逸达科技的第一大股东为北京牛马达科技中央，持股50%以上，其他三大股东分别是喻文健、天津蓝海微科技有限公司和华控技能转移有限公司。个中，天津蓝海微科技有限公司从事专业化的EDA软件做事与EDA工具定制化开拓业务；华控技能由清华技能100%控股。
公司团队方面，核心成员与清华系有关，并且有深厚的EDA技能背景。个中，董事长侯劲松毕业于清华大学，2009年加入天津蓝海微科技，此前有过在中国华大集成电路设计中央任职并从事熊猫EDA系统开拓的干系事情，紧张研究领域为集成电路与系统的打算机赞助设计、数值算法与软件。
10蓝海微科技
天津蓝海微科技有限公司，从事专业化的EDA软件做事与EDA工具定制化开拓业务。公司团队具有深厚的EDA技能背景，深刻理解IC设计当前存在的难点问题，供应强有力的技能办理方案。公司创始团队具有近20年的EDA开拓、市场和运营履历，在寄生参数提取、版图验证、OpenAccess平台软件开拓、PDK开拓与自动天生等多个领域具有独到的技能上风。
公司的宗旨是，昔时夜部分EDA公司都在开拓竞争激烈的工具产品，决斗“大众”市场的时候，蓝海微公司力求探求“小众”客户群体，通过软件做事提升EDA工具的代价，避开“红海”，探求“蓝海”（公司名的含义）。
公司的空想是，为中国IC家当的关键技能发展供应良好的技能办理方案，促进中国IC家当整体水平的提高；为国内外EDA公司、IC设计公司、Foundry供应专业化的EDA软件定制开拓和技能做事，帮助其提高开拓效率，降落开拓本钱。
11芯禾科技
芯禾科技成立于2010年，专注电子设计自动化EDA软件、集成无源器件IPD和系统级封装SiP微系统的研发。芯禾紧张为半导体芯片设计公司和系统厂商供应差异化的软件产品和芯片小型化办理方案，包括高速数字设计、IC封装设计、和射频仿照稠浊旗子暗记设计等。
个中，芯禾的EDA产品以仿真为主，包括高速仿真办理方案、芯片仿真办理方案、高等封装仿真办理方案、云平台仿真办理方案等。
芯禾科技总部位于苏州。2019年10月9日，芯禾宣告在上海张江成立“芯和半导体科技（上海）有限公司”，并将芯禾科技纳入芯和半导体旗下，同时正式启用全新的EDA软件品牌名称“芯和”。
12九同方微电子
九同方微电子，成立于2011年，是一家专注IC设计做事的国际化软件公司。公司拥有16名留美博士核心研发团队，涵盖环球EDA领域资深架构师和领先的IC设计专家。
九同方供应完备的IC流程设计工具，形成了IC电路原图设计、电路事理仿真（超大规模IC电路、RF电路）、3D电磁场全波仿真的IC设计全流程仿真能力。产品软件紧张运用于集成电路、RFIC、高速互连SI、手机等，覆盖通信、国防、电子、电气、汽车、医疗和根本科学等领域。
2020年12月，九同方微电子得到华为旗下的哈勃投资。据企查查显示，当前，哈勃科技投资持股15%。
13广立微
杭州广立微成立于2003年，是大陆较早期进入芯片成品率与良率剖析EDA工具领域的国产EDA公司。公司供应EDA软件、电路IP、WAT电性测试设备以及与芯片成品率提升技能相结合的整套办理方案，在集成电路设计到量产的全体产品周期内实现芯片性能、成品率、稳定性的提升，成功案例覆盖多个集成电路前辈工艺节点。
广立微电子总部位于杭州，在长沙、上海（张江）设立了分支机构，拥有一支高本色的产品开拓团队和良好的科研环境，保持在EDA软件、测试芯片设计、电学性能测试等方向的研发投入，目前已授权国内外专利四十余项，待审国内外专利申请超过四十项。
14苏州珂晶达
苏州珂晶达是海内供应器件工艺仿真与剖析的国产EDA公司，也便是我们俗称的TCAD工具，属于制造阶段的工艺仿真EDA工具，紧张针对国产工艺，供应半导体器件仿真、辐射传输和效应仿真等技能领域的数值打算软件和做事，针对太空、宇航以及对辐射有分外哀求的干系科研单位，供应器件级辐射办理方案。
15芯愿景
北京芯愿景软件技能株式会社（简称“芯愿景”）创立于2002年，号称“中国EDA第一股”，是一家以IP核、EDA软件和集成电路剖析设计平台为核心的高技能做事公司。向环球客户供应集成电路剖析、集成电路设计、集成电路EDA软件授权做事。
芯愿景自创立起就坚持自主研发集成电路EDA软件，累计研发了6套EDA系统，共30多个软件，覆盖了集成电路工艺剖析、电路剖析和知识产权剖析鉴定的全流程。累计发放授权认证超过40，000个，EDA软件用户群包括国内外芯片设计公司、研究所、高校和知识产权做事机构等。
芯愿景依托于自主IP平台和EDA软件的集成电路设计做事，成功实现了工业掌握、汽车电子、安防监控、网络设备、物联网和智能硬件等领域多款芯片的一站式设计做事。公司总部位于中国北京，在保定、天津和太原设有奇迹部。
16鸿芯微纳
深圳鸿芯微纳技能有限公司成立于2018年，是一家致力于国产数字集成电路电子设计自动化（EDA）研发、生产和发卖的高科技公司。
公司旨在通过自主研发、技能引进、互助开拓等模式，完成数字集成电路EDA平台关键节点的技能支配，打造完全的集成电路设计国产数字EDA平台，实现国有半导体家当链在这一关键环节的技能打破。
公司将依托海内完全的家当生态，组建专业的研发和支持团队，培植具有竞争力的技能平台，致力于在广阔的工艺节点和运用领域，为环球集成电路设计业供应全方位的办理方案和技能做事。
17图元软件
上海图元软件技能有限公司，领先的电子设计做事综合供应商，长期致力于在国防和集成电路行业为客户供应前辈的设计与仿真办理方案。
公司的产品和做事包括了CadenceEDA软件、设计验证管理系统、高速PCB设计做事、电磁热仿真做事、SOC/FPGA验证做事，集成电路教诲等。
18巨霖微电子
巨霖创立于2019年3月，专注电路设计赞助软件开拓，致力于为用户打造全流程系统级EDA产品，为中国制造2025涵盖的工业领域供应具备足够精度、速率、容量的仿照仿真平台支持。
巨霖以“品质铸就成功”为核心代价不雅观，旨在冲破国外产商在电路仿真领域的垄断与技能封锁，延缓国际贸易争端对中国半导体家当的负面影响，为民族集成电路家当发展作出应有的贡献。
巨霖现有产品线包括：TJSPICE、TJUSP-SIDesigner、TJUSP-PowerDesigner、TJUSP-AMI等。
19伴芯科技
伴芯科技，成立于2020年10月，是一家环球领先的科技公司，是海内新兴具有国际竞争力的EDA企业。致力于创新改变天下，为人工智能、云打算、物联网、智能汽车和信息安全等领域科技创新赋能，供应从芯片设计到终极流片量产的自动化软件平台。
20凯鼎电子
凯鼎电子成立于2017年11月，总部位于南京，是一家EDA和IP设计做事供应商，从属于美国Cadence旗下，致力于发展以IP设计开拓和系统设计实现为中央的整体芯片设计办理方案和方法学办理方案，为用户供应IP研发和系统设计做事。
21深维科技
深维科技创立于2016年，总部位于北京。这里搜集了中国顶尖的FPGA软件、硬件开拓职员。深维科技的核心技能成员交叉覆盖图像***运用算法和FPGA核心技能，团队多来自于Cadence、IBM、微软研究院、京微雅格、中科院、复旦微电子等，对行业的理解以及产品工程能力较有上风，在FPGA芯片架构设计与评估技能、FPGAEDA工具算法、高性能算法等方面具有深厚的积累。
深维科技基于FPGA+CPU异构打算技能，为各种数据中央运用供应超高性能的图像、***处理方案和产品。借助于深维科技的ThunderImage图像处理方案和赛灵思Alveo加速卡，数据中央用户可轻松将图像处理性能提高20倍，与此同时，将处理时延缩减5倍以上、整体利用本钱缩减5倍。除此之外，深维科技还供应专业级HPC（高性能打算）产品。
