DIY大略单纯金属探测仪
总体效果图
总体效果图
（图片来自网络侵删）
有时创造了这个大略的金属探测器电路，我当时很疑惑它是否真的有这个功能，后来经由剖析，并找到了干系***证明了它确实可以，然后我就自己动手做了一个。
动手制作之前请务必查阅干系资料，弄清楚金属探测器的事理。
1.工具和材料
所用的工具和材料
零件：
- 555
- 47kΩ电阻
- 两个2μ2F电容
- 电路板
- 9伏电池，开关，一些电线
- 蜂鸣器
- 100米的铜线，直径为0.2毫米的
- 胶带和胶水
蜂鸣器您可以利用10μF电容和扬声器（8欧姆阻抗）。
工具：
- 面包板和电线
- 钳子，镊子
- 烙铁和焊锡线
- 锋利的刀，尺子，铅笔，圆规
- 热胶枪
2.事理图

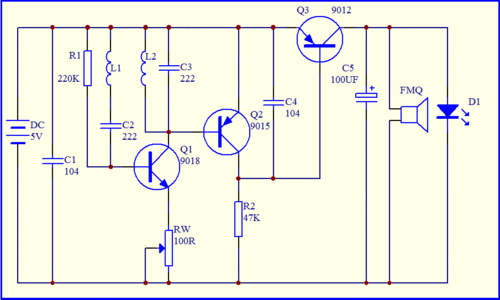

电路图
这个图是在网上找的。我只是在开关和电路之间加了一个开关，并且把扬声器换成了蜂鸣器。
3.线圈
绕制探测器线圈
绕制探测器线圈
绕制探测器线圈
线圈是最困难的部分。通过打算，90mm直径的线圈，须要大约250个绕组，直径70毫米须要290个绕组，电感可以达到10 mH。您也可以在网上购买现成的线圈。
打算器地址
线圈芯利用纸板做的。线圈用的是直径为0.2mm的漆包铜线。我绕了260圈。在焊接之前，请把线头上的漆刮掉挂掉刮掉。
4.测试
测试
经由测试，确实有效！
（***搞不到）
5.PCB
用洞洞板焊接电路
测试成功后，我做了这个PCB电路
6.纸板构造
做外壳
用热熔胶将手柄和线圈连接在一起
为了终极作品的都雅和易用，我做了这个纸板构造。
7.组装
以是的部件都已经准备好了。下面便是把他们都组装起来。首先用胶枪固定开关，然后放进电池，末了把电路板也用胶枪固定住。
8.总结
这个金属探测器非常非常大略。但是它的探测功能也是有限的。
这只是一个大略单纯的探测器，只供娱乐，由于 它的探测深度有限。
