港奇10W电源适配器自带DC输出线缆，机身外壳磨砂抗指纹。
顶部边缘倒角处理。
适配器配备固定国标插脚。
底部外壳印有适配器参数
型号：GQ15-050200-CC
输入：100-240V~50/60Hz 0.5A
输出：5V2A
制造商：东莞市港奇电子有限公司
适配器通过了CCC认证。
线缆做了抗弯折保护处理。
DC输出线线头外壳设计有凸齿，方便插拔。
测得适配器机身长度为60.45mm。
高度为40.1mm。
厚度为28.65mm。
输出线缆长度为155cm。
适配看重量约为72g。
港奇10W电源适配器拆解看完了港奇这款适配器的外不雅观展示，下面就进行拆解，看看内部设计和用料。
首先沿接缝拆开外壳，AC供电通过弹片压接连接到PCBA模块供电。
取出内部PCBA模块，输出导线焊接连接，涂胶固定。
利用游标卡尺测得PCBA模块长度约为55.13mm。
宽度约为34.53mm。
厚度约为19.3mm。
PCBA模块正面一览，右上角焊接保险丝，NTC热敏电阻，高压滤波电容和共模电感。左侧焊接变压器和输出滤波电容。

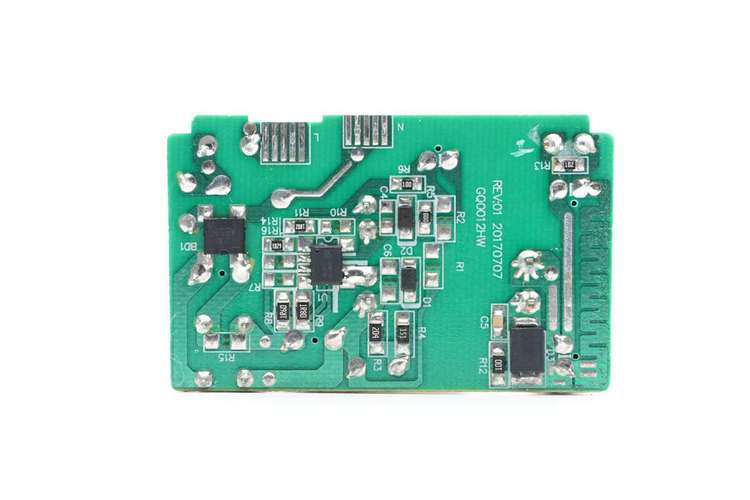

背面焊接整流桥和低级电源芯片，输出采取东科同步整流芯片。适配器采取原边反馈方案，没有利用光耦。下面我们就从输入端开始理解全体模块的用料。
适配器输入端一览，焊接保险丝，NTC热敏电阻，高压滤波电容和共模电感。
输入端延时保险丝规格为2A 250V。
NTC热敏电阻用于抑制适配器上电浪涌电流。
整流桥丝印ABS10，规格为1A 1000V。
高压滤波电容来自JEFA杰发，规格为10μF 400V。
共模电感采取EE8.3磁芯。
另一颗高压滤波电容规格相同。
低级主控芯片来自士兰微，型号SDH8594AS，是一颗内置MOS管的原边反馈芯片，无需光耦进行反馈，芯片集成高压启动功能，内置线损补偿和环路补偿。
为主控芯片供电的滤波电容规格为4.7μF50V。
开关变压器特写。
蓝色瓷片电容规格为 1000pF 1KV，用于RCD接管电路。
同步整流芯片来自东科，型号为DK5V45R25，采取SM-7封装。器件只有A、K两个引脚，分别对应肖特基二极管PN管脚。芯片内部集成了45V功率NMOS管，可以大幅降落二极管导通损耗，提高整机效率，可取代或更换目前市场上等规的肖特基整流二极管。
东科 DK5V45R25 资料信息。
充电头网拆解理解到，东科的同步整流芯片此前已被京东京造18W PD快充、邦克仕18W PD快充、倍思30W USB PD双口充电器、摩米士18W PD充电器、绿巨能18W PD快充、万魔双口30W PD充电器等数十款产品采取过。
输出侧焊接两颗滤波电容。
输出滤波电容来自JEFA杰发，规格为1000μF10V。
另一颗滤波电容规格为470μF10V。
全部拆解一览，来张百口福。
充电头网拆解总结港奇电子这款5V适配器为玄色外壳，固定插脚，搭配固定输出线缆设计。适配器功率为10W，支持5V2A输出。输出为DC插头。通过拆解创造，这款适配器内置士兰微高集成电源芯片，为原边反馈，无需光耦进行电压反馈。输出采取东科同步整流芯片，型号DK5V45R25，输入输出滤波电容均来自杰发。内部元件点胶固定，是一款为本钱优化的适配器。
