这时，我们可以预先创建一个带曲面(Ribbon)，利用带曲面在两个曲面特色之间设置相切条件，两个曲面通过定义对这个中间带的相切来达到曲面相切的目的，这样，带曲面就起到相切参照的浸染，并实现“缓冲区域”的扩充，改良曲面的质量。
下面的文章就结合详细的案例来分享曲面衔接优化带曲面(Ribbon)利用及拆面方法。
拆面过程图文教程
参考线框拆面练习三步曲：
①导入线框，剖析曲线曲率，结合实际情形考虑过线与重新构线；②剖析产品对称性；③结合产品特色，考虑拆面办法。
本例剖析：
①从练习案例特色本身可创造明显的对称效果，关于top面对称，故考虑构建一半特色将其镜像来完成整体建模；
②此案例主体构成为首尾连接的三边曲面，如若直接以③边构面，则涌现曲面凹陷等不佳征象（如下图所示），故需考虑拆面
详细拆面思路：从整体曲面过渡趋势来把握，按照曲线凸对凸，凹对凹的原则，可将整体三边曲面拆分为如下三块曲面，并对其进行拆解即可
详细拆解过程：

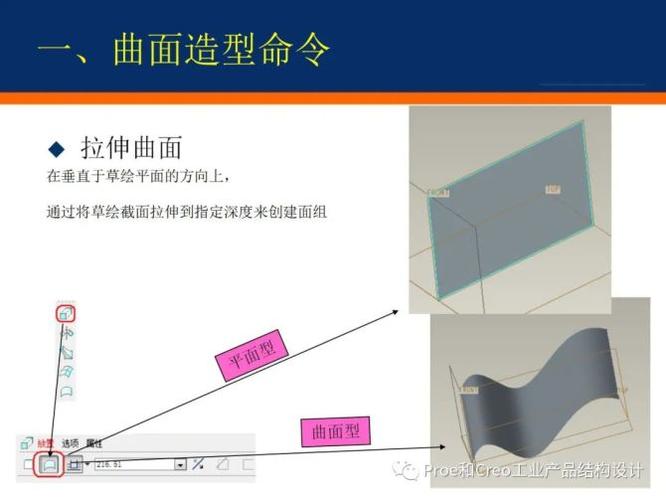

STEP1.拉伸如图曲面，并在其与边界曲线交点处创建基准点
STEP2.通过上步基准点构建曲线，并设置相切约束，将曲面②拆分为四边面
STEP3.分别复制曲线
STEP4.边界稠浊构建曲面②，并设置曲面边界约束
利用带：
剖析曲面衔接质量
STEP5.边界稠浊或者造型构建曲面①/③，把稳利用造型时需把稳曲面收敛放置点位置
STEP6.裁切补面，处理曲面收敛
STEP7.完善曲面②，裁切曲面并补面
STEP8.合并--镜像--加厚等
着色曲率剖析与斑马条纹剖析：
番外篇
带曲面(Ribbon)是一个基准，表示沿根本曲线创建的一个相切区域。带曲面相切于与根本曲线相交的参照曲线。建立带曲面，然后建立与带曲面相邻的曲面都可以设置与带曲面相切关系，这样可以优化后面创建的曲面质量。
创建带曲面：
①模型选项卡--基准--带(Ribbon)，--带对话框
②定义根本（系统将根本曲线用作带状曲面的轨迹）
③定义参考曲线
④定义带宽度或者默认 完成带曲面创建
总结：
带曲面属于模型基准特色，类似于基准平面，基准轴等，而带曲面在改进优化曲面质量方面起到浸染，搭建的曲面可以跟带曲面形成约束，使曲面与曲面之间共享一个约束参照，根据曲面的形状走势进行约束，使构建的曲面更符合设计哀求。当然不论是否采取[带曲面]与否，在曲面构建过程中对付曲线调节、曲面过渡趋势的判断与把握都是至关主要的大条件。
今日文章练习素材获取，请联系管理员
