在制造业或设计干系的公司和工厂里事情，常常会和图纸打仗打交道，图纸作为生产技能资料依据和标准，是生产不可短缺的主要文件，也是设计职员赖以互换的载体，以是图纸规范标准是非常主要的。
大家有没有把稳到每张图纸都有一个标准的图框。图框是指工程制图中图纸上限定绘图区域的线框。图纸上必须用粗实线画出图框。图框格式有留装订边和不留装订边两种，但同一产品图样只能采取一种格式。图框底部区域都是图纸的干系主要信息都会记录个中。当然每家公司都有自己的标准图框，并且符合国家标准。它们包括图框中字体、字体大小、线宽、线型，颜色等都须要标准化，一个公司的每个设计职员都应是统一规范的。
标准图框
我先学习制作一个以SOLIDWORKS软件版本的工程图标准模版的制作流程给到大家，希望对想学和正在学习此软件的学员，和利用此软件的设 计职员能有帮助。
那我们以上图样版制作一个相似图框：
①制作开始方法
新建→工程图→空缺处右击鼠标→进入“主笔图纸格式”模式→删除统统线字（进入空缺模式）→主笔图框
进入主笔模式
②制作标准图框外型线，规定图框大小（打印A4还是A3）
点“草图”→利用绘图命令制作图框→画外框外围线（把稳线宽为粗实线）→A4版本（标准外围线的尺寸）→标注好后把外围线约束为固定（防止移动）
进入草丹青图模块绘制线框
标注尺寸并约束位置
③制作标准图框干系信息，线宽线型字体大小要把稳标准化：
绘制信息框→依公司性子制作干系技能内容表格→制作赞助表格（可作变更记录或未注公差等级）→编写技能哀求→制作内容依国家标准→图框绘制完毕
④保存方法很主要，保存到指定路径并且标准类型格式要对：
另存为→保存类型（选“工程图模板drwdot”模式)→选好模板的保存路径（可以自己选保存位置，但建议路径长度短且在C盘最好）→命名文件名称→保存
另存为设置
⑤SOLIDWORKS软件设置中指向刚才保存的图框模板位置（让软件自动找到并提取该模板）：
设置→选项→系统选项→默认模板→工程图→点选取（三个点）→选择上面刚另存的模板→确认
设置选项
⑥我们创建一个带标准模板的工程图：
新建→工程图→软件自动加载标准模版图框→完成
新建工程图
自动加载模板图框工程图
⑦设置绘图标准并保存为一个文件（可以制作多个绘图标准），绘图标准是制作3D标准化的条件，对工程图主笔也能统一：
文档属性设置（设置绘图中各项线、字、块、箭头等高度、宽度、大小、字体设置）→设置绘图标准→设置下面各项参数（如表明/尺寸/笔墨/单位/等下列各项参数）→命名绘图标名称（自定义）→保存到外部文件→和刚才图框模板存放路径一至（放在一起）→保存

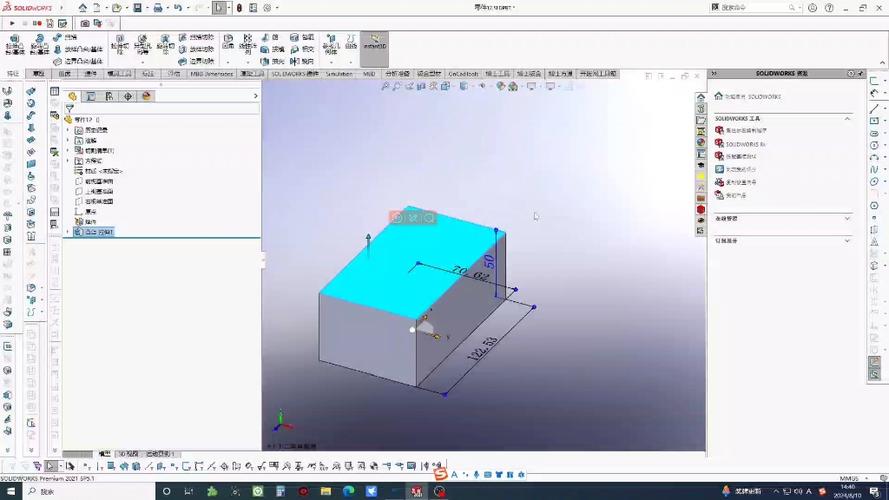

⑧制作标准零件模型/组件模型(一样平常SOLIDWORKS标准文件有三个“零件模型/组件模型/工程图”）上面已经完成了工程图模块的设置。下面进行零件/组件模板的设置
新建→零件(加载绘图标准保存在零件中作为模板零件）→设置→选项→添加绘图标准→从外部文件加载→选择上面保存的绘图标准文件→确定→加载完成
⑨零件模板和组件模板的制作（往后无论是画3D还是作工程图都能统一）
另存为模板零件→把稳保存类型为prtdot→命名名称→保存
（组件模板制作方法同零件模板，只是在另存类型为asmdot)
零件模板保存类型
组件模板保存类型
⑩软件设置选项指向模板（让软件在开始项能加载到文件）
SOLIDWORKS软件设置默认文中指向此两个模板（工程图设置中实在涌现过一次）
设置中默认认文件指向此两个模板文件
默认文件全部在此
⑪我们来试一下新建文件→我们设置的三个默认文档在开始栏中全部显示→设置成功
创建三个文件显示在开始栏中
以上是三个默认文件的设置/及工程图图框制作方法，以长进修了图框的制作方法，使自己能主动去处理各种新问题，也学习了标准模板默认文件的设置，使设计组各成员可以相互合营，文档能交叉利用及共享，大大提高了作图的效率及事情中每个零组件和工程图的统一。
