原刷卡门禁加装人脸识别终端的接线方法

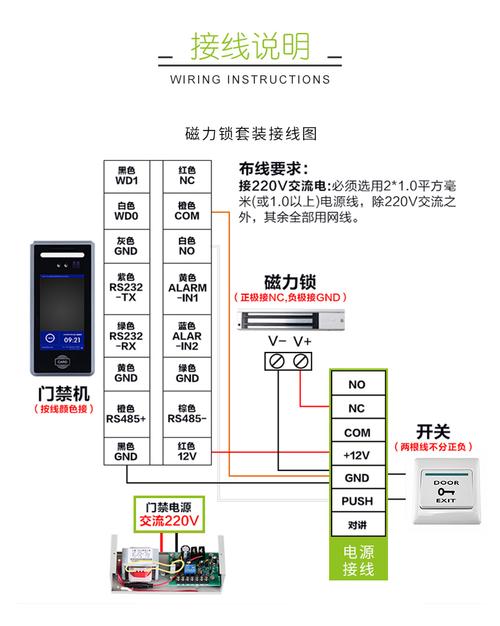

图1

图2是原门禁系统的门锁大略单纯电路图

图2

从图2电路可以看出直流12V电压常常闭开关NC加到阳极锁线圈，产生磁力，把门锁牢。
刷卡后，系统掌握常闭开关动作变常开，电磁锁失落电，门打开。
这样就可以实现门锁的开与关。

如何安装才能使原门禁刷卡可用，人脸识别终端也可正常利用呢？实在很大略，只要把人脸识别终真个门锁常闭开关串联到原刷卡门禁的门锁电路即可。
图3是这个终真个门锁排线

图3

NC（D1）是常闭开关，com（D2）是公共端。
把D1和D2串接到原电路，串接后的电路如图4

图4

当然还要其余接一个12V2A旁边的电源，给终端供电即可。
