11月28日，维信诺在昆山举行“维信诺创新大会”，会上，维信诺参股公司辰显光电企划总监胡飞在演讲中指出，在玻璃基Micro LED技能方面，辰显光电将重点布局MicroLED高端电视、车载还有智能可穿着，而在硅基MicroLED技能方面，MicroLED会重点布局AR显示。
展示两款Micro LED样品
会上，维信诺发布了两款样品，一个是视网膜级像素分辨率的Micro LED穿着样品，该产品尺寸为1.84英寸，PPI值为326，亮度1600nit；另一个是高端TV用可拼接Micro LED单屏样品，该产品尺寸为4.82英寸，PPI值为50，亮度大于600nit。

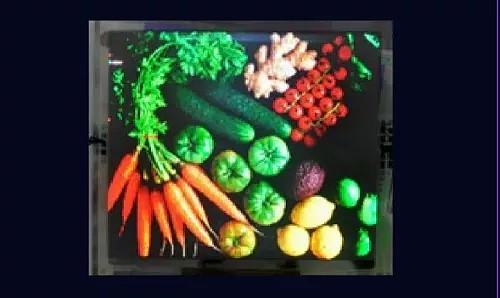

Micro LED穿着样品（左）和高端TV用可拼接Micro LED单屏样品（右）
随着显示屏PPI的增加，LED工艺路线都有所不同。在AR/VR产品中，为靠近近眼显示的需求，业界一贯采取硅基半导体的工艺路线，相对付其他的显示技能来说，硅基Micro LED具备PPI高、亮度高、寿命长的特点，在AR运用中最具竞争力。
辰显光电表示，Micro LED穿着样品已打破关键技能，尤其是可量产的关键技能方面，自主开拓的巨量转移技能目前良率达到了99.5%，效率可以做到600万颗LED每小时。并且其自主开拓的基于LTPS工艺的数字驱动办理方案，是可以完备适配Micro LED显示的高性能的需求。
在高端TV领域，可量产的关键技能包括了玻璃基的双面LTPS TFT背板工艺，以及侧边走线技能，因直角边框达到了微米级水平，以是可以做到无缝拼接。目前，辰显光电已经在开拓基于高真个4K、8K需求的电视产品，可以利用Micro LED的特点，实现无缝拼接，自由扩展。
截至目前，辰显光电持有专利申请676件，个中发明专利占比96.7%。
Micro LED发展计策
从LED直显的技能的发展方向来看，维信诺可以根据基板料的不同，还有LED尺寸的不同，分为PCB基的LED、玻璃基的Mini LED，玻璃基的Micro LED，还有硅基Micro LED。产品覆盖领域从大尺寸巨屏显示一贯到微型显示，个中，LED芯片尺寸、像素间距、像素密度是区分这些技能路线的关键成分。
维信诺在家当化方面的主要布局便是辰显光电，早在2017年在维信诺内部就已经开展了Micro LED技能研发。
从硬件条件来看，辰显光电已建成了中国大陆首条从驱动背板、巨量转移到模组全覆盖的Micro LED中试线，这是大陆首条Micro LED全制程的中试线。
从速度上来看，从去年的8月4号成立，到今年3月1号的设备大规模搬入，再到5月14号的工艺打通，末了于7月20号流片点亮，仅用了不到一年的韶光，这也创造了环球业界产线培植的一个高速率。
那在未来的产品布局方面，辰显会根据家当发展自身的规律去方案，最紧张的是对付市场和客户的一个核心的诉求，寻求家当链的协同创新。在玻璃基的Micro LED技能这方面，会重点布局高端电视、车载还有智能可穿着，而在硅基Micro LED技能方面，会重点布局AR显示。
