聚烯烃隔膜热稳定性较差，导致锂离子电池（LIBs）在100℃旁边会涌现短路和热失落控征象。在此，研究者以聚酰亚胺（PI）为核材，聚偏氟乙烯-六氟丙烯共聚物（PVDF-HFP）为壳材，通过同轴静电纺丝法制备了PI/PVDF-HFP复合隔膜。与Celgard 2400比较，PI/PVDF-HFP隔膜不仅在200℃时表现出可忽略不计的热紧缩和精良的阻燃性，而且具有更高的孔隙率和电解质接管率以及出色的润湿性，有利于降落界面阻抗并提高离子电导率。配备PI/PVDF-HFP隔膜的4.5V高压LiCoO2/Li电池的初始放电比容量为181mAh/g，循环300次后容量保持率为95%，同时还显示出精良的倍率性能。加速量热法（ARC）测试表明，配备PI/PVDF-HFP隔膜的4.5V LiCoO2/Li电池的热失落控起始温度为190℃，表明PI/PVDF-HFP隔膜具有出色的安全性。
图1.ARC H-W-S事情事理及程序参数。
图2.（a-b）PI/PVDF-HFP隔膜的SEM图；（c-d）截面图；（e-f）PI/PVDF-HFP隔膜的元素分布图；（g）PI/PVDF-HFP纳米纤维的直径分布图；（h-i）5秒后PI/PVDF-HFP和Celgard 2400的打仗角图像。
图3.（a）PI/PVDF-HFP的拉伸强度图像；（b）PI/PVDF-HFP隔膜的红外光谱图；（c）PI/PVDF-HFP、PI和PVDF-HFP的TGA曲线；（d）PI/PVDF-HFP、PI、PVDF-HFP和Celgard 2400的DSC曲线。

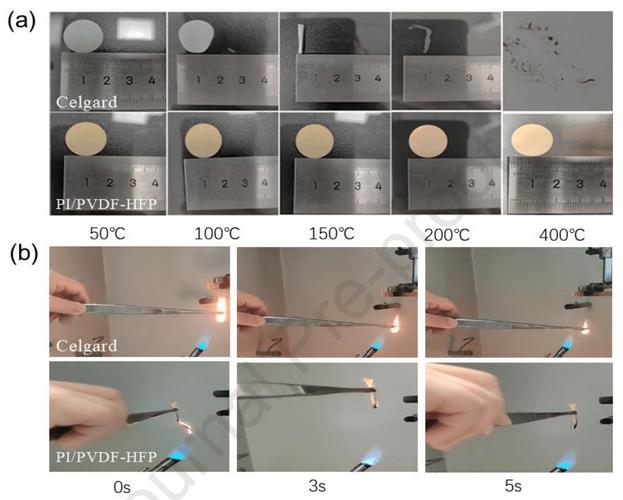

图4.（a）Celgard 2400和PI/PVDF-HFP隔膜在50℃、100℃、150℃、200℃和400℃下的热紧缩试验；（b）点火后的阻燃性能。
图5.（a）对称SS//SS电池用PI/PVDF-HFP隔膜与Celgard 2400的阻抗谱；（b）对称Li/Li电池用PI/PVDF-HFP隔膜与Celgard 2400的界面电阻。
图6.（a）配备PI/PVDF-HFP隔膜和（b）Celgard 2400的LiCoO2/Li电池的充放电曲线；（c）循环性能；（d）倍率性能。
图7.（a,b）配备PI/PVDF-HFP隔膜和Celgard 2400的LiCoO2/Li电池的T-t和dT/dt-t曲线。（c,d）配备PI/PVDF-HFP隔膜和Celgard 2400的LiCoO2/Li电池的热失落控dT/dt-T曲线。
图8.热失落控测试后，配备（a）PI/PVDF-HFP隔膜和（b）Celgard 2400的LiCoO2/Li电池的照片。
文章链接：http://www.biofabrication.cn/a/news/xueshu/2022/0329/851.html
文章来源：北京永康乐业 http://www.biofabrication.cn/
