照片04是U1-LSM303AGR，芯片印字为ARG629，3轴加速度计和3轴磁传感器；照片05是U2-LSM6DSL，芯片印字为SF624，3轴加速度计和3轴陀螺仪；照片06是U3-HTS221，芯片印字为HL2S，电容型温湿度传感器；照片07是U4-LPS22HB，印字为C623，压力传感器，可对晴雨估算；照片08是U5-LDK130M-R，印字为KAD，输出0.3A的LDO电源芯片；照片09是U6+U7-2片ST2378E，由于这两芯片较大印字为芯片型号，I/O电平转换器。

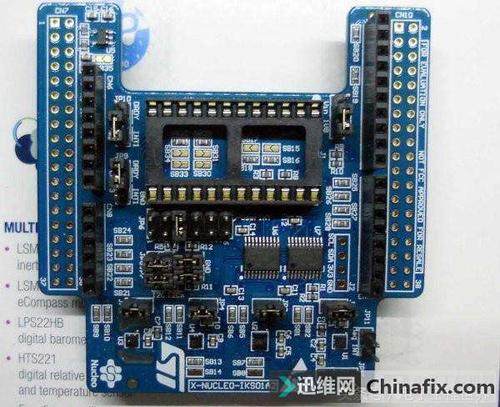

开拓板没有独立的电源引脚，须要插在Arduino兼容的开拓板上，好在STM的许多NUCLEO开拓板都带有兼容arduino的引脚，找一块连接上去就可以了，照片0A是将开拓板接插在NUCLEO-F410RB上。
末了的迷惑是此开拓板上带了一个DIP24的插座，暂时还不知道用场，须要仔细看完各种手册解释后才能定论。
