朋友们大家好我是大俵哥，最近很多朋友咨询我，问我怎么能快速的看懂电气事理图。说实话，电气掌握这块，入门实在不难，精通比较难。如果方法不得当，学起来会很费力，本日俵哥就分享一些技巧，希望能帮到大家。
第一步：根本要打牢
学电气掌握的第一步不是看图，也不是接线，而是先认识常见的电气元件。知道什么是互换打仗器，什么是中间继电器，什么是韶光继电器。什么是自复位按钮开关、转换开关，什么是倒顺开关、限位开关等，闇练节制它们的事情事理和构造。
互换打仗器
第二步：认识常见的电气字母符号
认识了常见的电气元件，我们就要开始记它们的字母符号。有的朋友问过我“俵哥，字母符号那么多，我咋记得完？”，说实话，我也记不完。我们只须要记常见的一些就可以，然后打印一份电气字母符号一览表备用，碰到不认识的符号就查一下，韶光长了记得也就多了，这是一个积累的过程。
字母符号
第三步：认识常见的电气图形符号
知道了什么是KM，什么是KA，什么是SB等等。接下来就要认识图形符号，闇练节制常见的一些电气元件在电路图中的图形符号。比如互换打仗器KM，它分为三部分：主触点、赞助触点、线圈。主触点会涌如今主回路里面，赞助触点和线圈会涌如今掌握回路里，以是互换打仗器的图形符号就有三部分。
图形符号
第四步：试着看一些根本的电气事理图

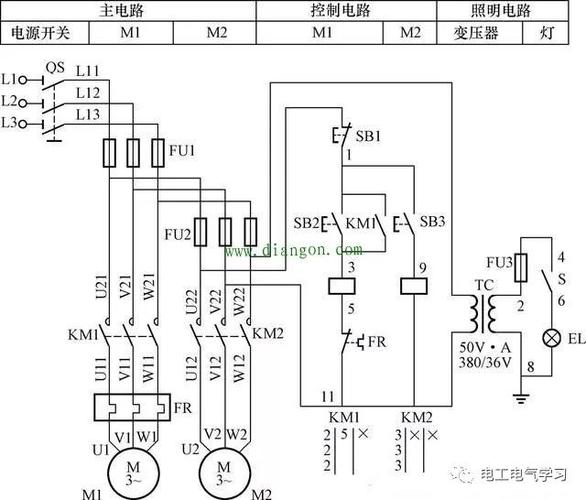

先找一些根本的看，比如：点动、自锁、互锁、异地控、顺启启动等等，自己学着剖析，从大略电路到繁芜掌握，一步步深入，这也是一个积累的过程。当闇练节制往后，基本上再繁芜的电路，也能通过分解的形式推理出事情事理，然后便是自己设计电路。学会了看电路图也就入门了，须要接什么电路，你只须要搞到对应的电气事理图，自己照着事理图就能把实物电路接出来。见的电路多了，你也就成老师傅了，俵哥顺便分享一些常见的电气掌握事理图，希望须要的朋友负责学习。
欢迎留言点评
