节流装置，作为制冷循环的四大部件之一，在系统中起着非常关键的浸染，通过选择运用得当的节流机构与制冷系统匹配时全体制冷设备降落能耗的主要环节。
节流的事情事理是制冷工质流过阀门时流动截面溘然紧缩，流体流速加快，压力低落，从而到达调节流量、掌握过热度及蒸发液位的浸染。（如下图）因此，节流机构流量的调节对制冷装置节能降耗起着非常主要的浸染，制冷系统中常用的节流机构有毛细管、热力膨胀阀及电子膨胀阀。然而，毛细管只能对流量做眇小的调节，故比较适宜于负荷较稳定的系统，在负荷变革大时，无法有效及时地改变制冷剂流量。热力膨胀阀的感温包有明显的延迟特性，难以合营压缩机排量对流量变革作出迅速而有效的反应，终极导致系统调节的振荡，造成机器运转不稳定，乃至破坏压缩机。
电子膨胀阀是按照预设程序调节蒸发器供液量，因属于电子式调节模式，故称为电子膨胀阀。电子膨胀阀由掌握器、实行器和传感器三部分构成，常日所说的电子膨胀阀大多仅指实行器，即可控驱动装置和阀体，实际上仅有这一部分是无法完成掌握功能的。电子膨胀阀掌握器的核心硬件为单片机，如掌握器同时要完成压缩机及风机的变频等掌握功能，一样平常采取多机级连的形式。电子膨胀阀的传感器常日采取热电偶或热电阻。电子膨胀阀的掌握过程为调节进入蒸发器的制冷剂流量，掌握目标过热度，从而担保系统经济稳定运行。它作为电子掌握元件，最大特点便是流量调节的及时性，其相应压缩机排量改变是及时的，因此它具有精度高，动作快速、准确、节能效果明显等优点，并能够与其它智能掌握方法相结合，在制冷系统中的利用，以实现系统的优化掌握。
在产品研制方面，国外电子膨胀阀的紧张产品有：丹麦Danfoss电子膨胀阀，美国ALCO公司的EX系列电子膨胀阀，日本鹭宫的EKV、AKV电子膨胀阀FUJIKOKIMFCCO.LTD生产的LAM型电子膨胀阀。电子膨胀阀的产品研制事情在海内起步较晚，目前海内电子膨胀阀的紧张产品有：三花商用O、Q、R、S电子膨胀阀,浙江春晖智能掌握株式会社研制的DPF系列电子膨胀阀等。
品牌系列及浸染产品Danfoss电子膨胀阀ETS、AKV电子膨胀阀用于氟化物制冷剂系统；AKVA、TEAQ电子膨胀阀用于氨系统；KVS电子膨胀阀用于吸气调节掌握。个中，又以ETS系列电子膨胀阀运用最广泛：可用于空调和制冷系统中，精确掌握吸入蒸发器的液体冷媒。阀门活塞和线性定位设计充分平衡，不但能供应双向流平衡，而且同电磁阀一样具有双向截流功能。美国ALCO 公司EX系列电子膨胀阀的特点是采纳全封闭设计，步进电动机驱动可以在极短韶光内从全关到全开，启用完备关闭功能时可省去电磁阀。利用平衡阀口直通形式设计，使流量变革呈线性，可以连续的冷量调节，在制冷回路中无液锤征象。电动机与阀合为一体，具有较高的可靠性，用陶瓷材料的阀板和阀口部件具有较高的耐磨损性能。三花O系列、Q系列电子膨胀阀紧张用于变频空调系统中，实现制冷剂流量的自动调节，从而使空调系统始终保持在最佳的工况下运行，达到快速制冷、温度精确掌握、省电等目的；该阀具有可逆性，能实现制冷、制热状态下流量的自动掌握。电子膨胀阀事理
大型冷冻机组节流常用的孔板因其调节性能差，流量亦不能随工况变动而调节；原来的吸气温度通过其感温包所对应的压力与蒸发压力之差所产生的机器位移，进行调节的热力膨胀阀愈暴露其缺陷：
1.讯号的反馈有较大的滞后；
2.在低温的场合下，热力膨胀阀感想熏染温包内的压力变革减小，使阀的动作压力变小，引起掌握性能不稳定；
3.过热度大使冷冻能力降落；
4.新型制冷剂的不断涌现。
在这种情势下，一种相应速率快，调节范围宽广，节能效果显著，具备远程掌握、故障诊断等；新功能、能知足不同工质的产品——SEV电子膨胀阀应运而生。（本课件以SEV电子膨胀阀为例）
膨胀阀相称于减压阀，存在入口端与出口真个压差。这个压差对较大口径的阀芯会产生较大的阻挡阀开启或关闭的反浸染力。

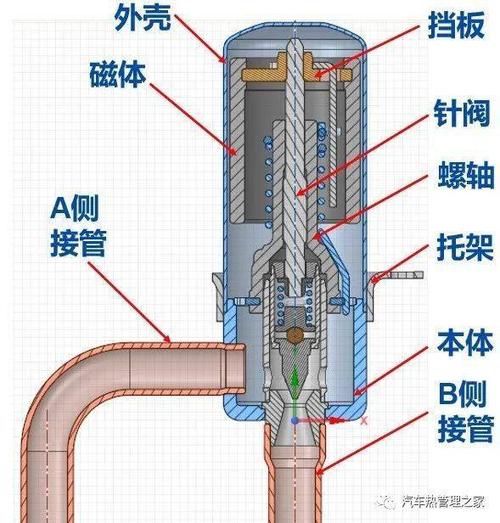

图中是SEV电子膨胀阀的构造，从图中可以看出：
当制冷剂从阀体底部进入阀芯后，通过阀芯平衡孔，将压力向上通报，由于阀芯高下截面相等，使压差产生的附加操作力抵消。同该当制冷剂从右方管口进入时，制冷剂通过阀芯平衡孔，终极亦实现了压力的平衡。
电子膨胀阀的紧张运动部件是丝杆和丝杆螺帽，丝杆旋转使丝杆螺帽带动阀芯高下位移进行流量调节，这个摩擦副是决定阀的寿命及可靠性的关键。SEV电子膨胀阀采取不锈钢和高端陶瓷材料摩擦副，其摩擦系数及小，耐磨性特高，从而提高电子膨胀阀的利用寿命。
电机是外置的，因此不须要担心电机的利用寿命限定和接线处透露影响；
电机与制冷剂完备隔开，避免了电机的堕落。亦可防止因系统冰堵造成电机的破坏。
在系统中的运用与构造
该系统为风冷热泵冷热水机组，图示粗黑箭头所示为制冷系统，红管所标记的为高压侧部分，绿管所标记的为低压侧部分，空心箭头所示为制热系统，电子膨胀阀通过对参数进行采集打算，反应速率比热力膨胀阀快，以是特殊适宜于工况变革剧烈的热泵机组的利用。
阀的总体构造
范例运用
1.水冷机组
这是电子膨胀阀在水冷机组上的运用。适用于蒸发温度-15~20度，如水冷冷水机组、水源热泵机组等。
这个别系充分利用了电子膨胀阀的液路关闭特性,可免却液路电磁阀。配套供应的电子膨胀阀具备的最小过热度掌握算法能使机组的能效比明显提高；对水源热泵机组还可以调节MOP防止压缩机过载及限定排气温度过高。
机型解释：蒸发温度为-15~25度，水冷冷水机（可不装排气温度传感器）、风冷冷水机、水源热泵机（水侧换向）、水冷直膨单冷机（可不装排气温度传感器）、风冷直膨机。
2.低温机组
这是电子膨胀阀在低温制冷时的运用，利用电子膨胀阀宽范围快速调节的特性。适用于蒸发温度-50~-15度，如水冷卤水机、风冷卤水机、卤水冷却热水机、水冷直膨单冷机（急冻机）、风冷直膨胀单冷机。在低温情形下，压力的变革已经微乎其微，该系统中采取温度传感器来替代压力传感器。蒸发温度传感器只管即便安置在靠蒸发器入口处。
空调系统中电子膨胀阀的掌握及运用
电子膨胀阀运用在制冷／制热系统中的上风
电子膨胀阀紧张用于空调（制冷）系统中，可以实现制冷剂流量的自动调节，从而使空调系统始终保持在最佳的工况下运行，达到快速制冷、温度精确掌握、节能等目的。相对付常用的热力膨胀阀，差异见表１。
电子膨胀阀的掌握方法
从过热度参数路子划分，可分为温度式掌握方法及压力式掌握方法。
１ 温度式掌握方法
如图１所示，利用两温度的差近似地代替系统过热度，并用此过热度作为参数进行电子膨胀阀的掌握。
制冷过热度＝ｔｓ－ｔｅ，即过热度即是吸气温度与室内蒸发器中心两相区温度的差值。制热过热度＝ｔｓ－ｔｃ，即过热度即是吸气温度与室外冷凝器中心两相区温度的差值。此种方法适用于冷暖机型，只须要３个温度传感器即可实现掌握。
２ 压力式掌握方法
如图１所示，以下式打算的过热度作为参数掌握电子膨胀阀：
过热度＝ｔｓ－ｔｐｓ
式中：ｔｐｓ为吸气压力ｐｓ对应的制冷剂饱和温度，即过热度为吸入温度与饱和温度的差值。在额定制冷条件下，同时记录在不同的膨胀阀开度时２种过热度的打算值，如图２所示。可见，在不同的膨胀阀开度、不同过热度的条件下，温度式掌握方法打算的过热度与压力式掌握方法打算过热度的差值约恒即是３℃。
ＰＩＤ掌握算法
过热度掌握算法一样平常采取ＰＩＤ掌握办法，见图３。以目标过热度及实际过热度的差值作为输入，进行ＰＩＤ掌握。还有多种过热度掌握方法，比如：二分值域搜索法、表格式膨胀阀开度直接设定法等，但ＰＩＤ掌握方法以其优胜的性能被广泛地利用。
电子膨胀阀掌握器在家用空调器中的运用
电子膨胀阀掌握器在家用空调器中的运用紧张有以下几方面：
１）变频空调器性能最适化运用
图７所示为膨胀阀的流量示意图，图８所示为流量随频率变革的示意图。由此可见掌握电子膨胀阀的开度随频率的变革而变革，可使系统在最佳的状态下运行。
目前家用变频空调器中，能效为一、二级的机种已广泛采取电子膨胀阀掌握技能。而在实际利用中，一些厂家采取表格式把频率与膨胀阀开度对应起来，再合营过热度进行补正从而确定膨胀阀的详细开度；也有一些厂家纯挚采取过热度作为参数进行开度调节或采取压缩机排气温度作为参数进行开度的调节，不管采取何种方法，其目的都是实现流量的最适化。特殊是在制冷中间性能的优化中，膨胀阀掌握器发挥着很大的浸染，有利于提升空调器ＳＥＥＲ值。
２）电子膨胀阀在提高空调器低温能力上的运用
将在２０１３年实行的新居间空调器能效标准以ＡＰＦ（整年能源花费效率）作为能效等级的划分参数，这将对空调器低温性能提出更高的哀求。如图９所示，在空调器低温测试中，利用电子膨胀阀的开度调节可以有效提升除霜后空调器能力的上升速率（虚线部分），以提高积分能力值。
３）电子膨胀阀在提高除霜性能中的运用
如图１０所示，在制热时膨胀阀以最适的制热开度运转，当除霜开始时，开度快速变更为除霜开度（例如采取三花制Ｑ型５００脉冲膨胀阀，开度可设为４８０），以增加制冷剂流量，使除霜更快，更完备。待除霜结束后膨胀阀开度又规复除霜前的开度，以利于制热能力快速规复。当然，若要除霜更佳，在除霜过程中，可再细分不同的阶段，不同阶段采取不同的压缩机频率及膨胀阀开度值。
４）电子膨胀阀在空调器中抑制制冷剂噪声的运用
在房间空调器中，若采取毛细管节流办法，由于毛细管在节流的过程中制冷剂状态的变革常常会引起毛细管产生不可避免的振动，这种振动传至冷凝器，则表现为断续的极为刺耳的噪声。当采取电子膨胀阀后，节流的快速性及安装固定，制冷剂噪声将会得到抑制。
５）电子膨胀阀高温保护运用
在空调器运行的过程中，可以通过调节电子膨胀阀的开度抑制可能涌现的压缩机排气温度过高的情形发生，即当排气温度过高时，膨胀阀将以某一速率增大开度，起到降落排气温度的浸染。
６）压力式掌握电子膨胀阀低压保护运用
在空调器的运行过程中，可以通过调节电子膨胀阀的开度抑制低压过低的情形发生，即低压过低时，膨胀阀将以某一速率增大开度，起到提高低压的浸染，并防止负压的产生。
电子膨胀阀及掌握器
本段引自《空调系统中电子膨胀阀的掌握及运用》，作者：叶荣，余水秀，赵鸣；来源于互联网。
电子膨胀阀管组焊接的技能哀求
本技能哀求的体例紧张是为了规范商用空调电子膨胀阀管组焊接工艺，辅导开拓职员、生产制造工艺职员规范电子膨胀阀管组等易损件的加工工艺。（来源于互联网）
电子膨胀阀管组是空调系统的关键部件，关系到全体机组的运行状态。电子膨胀阀的不良会给全体空调系统造成致命的危害，如压缩机回液、室内机结冰漏水、室内机没有效果等等。而电子膨胀阀是一种十分精密的零部件，其内部的步进电机等部件在高温的情形下极易受到破坏。因此，电子膨胀阀管组的焊接过程是一种十分主要的工序，必须按照电子膨胀阀模样形状本的哀求，对电子膨胀阀的焊接做好足够的保护方法，担保电子膨胀阀阀体的温度不超过样本的规定哀求（一样平常哀求不超过120度）。
电子膨胀阀焊接手法
常日电子膨胀阀焊接时的保护方法是对阀体用水进行降温，以往的做法是在阀体上包一块湿布，这种做法有明显的毛病，由于铜管的导热性能极好，仅靠包块湿布是无法担保阀体的温度不超过规定哀求的，这样会导致电子膨胀阀管组不良率非常的高。
下面两种方法可以很大程度上保障电子膨胀阀在焊接时不会被烧坏，降落电子膨胀阀管组的不良率。
1.将电子膨胀阀阀体全体浸到水中，将电子膨胀阀的进出管与其连接管进行焊接，焊接时必须进行充氮保护。必须把稳，为了防止充入的氮气被加热成高温气体从阀芯经由破坏电子膨胀阀，焊接时必须从膨胀阀的进出口分别充氮气进行保护。具操作如下：
如上图中所示，焊接左端接管时，如图示意位置“充入氮气保护A”充入氮气，防止焊接时对部件造成氧化，同时也担保了加热的高温氮气不从阀芯通过；同样焊接右端接管时，如图示意位置“充入氮气保护B”充入氮气担保被加热的高温氮气不从阀芯通过。
2.在焊接电子膨胀阀管组时，用喷水头对电子膨胀阀阀体进行连续的喷水，水流量的大小必须保障流经膨胀阀阀体的全体表面。和前面所述的一样，焊接时也必须进行充氮保护。必须把稳，为了防止充入的氮气被加热成高温气体从阀芯经由破坏电子膨胀阀，焊接时必须从膨胀阀的进出口分别充氮气进行保护。详细操作如下：
如上图中所示，焊接左端接管时，如图示意位置“充入氮气保护A”充入氮气，防止焊接时对部件造成氧化，同时也担保了加热的高温氮气不从阀芯通过；同样焊接右端接管时，如图示意位置“充入氮气保护B”充入氮气担保被加热的高温氮气不从阀芯通过。
该操作适用于现场维修：焊接喷水时，可以用一个矿泉水瓶子，罐满水，在盖子上打一个孔．焊接时将瓶里的水挤出来，连续均匀的喷在阀体上，为了使水喷到阀上更加均匀，可以先用湿布把阀体包起来，焊接时直接把水喷到湿布上，水流量必须得当，必须担保湿布持续处于湿润的状态，绝对把稳水不能喷到阀体内部．焊接充氮气操作比较随意马虎，不作赘述，但须要确认焊接时膨胀阀是打开的．
注：售后维修时，只管即便避免焊接高温对阀体的影响。在旧阀焊下的时候：
①不要单独焊下阀体本身，该当将与阀体相连的进管、出管连同阀体在内的3件一起焊下。在焊接过程中进行冷却。
② 将这3件同时焊下后，按照前述1或2的冷却方法进行冷却焊接。
新阀焊接的步骤同上：
①首先将新阀和进出液管用前述1或2的冷却方法进行冷却焊接成管组；
②将管组焊接到整机上，焊接中把稳冷却。
只有在售后维修时、上述第②步中、焊点阔别阀体时，才可以用充分浸水的纱布缠绕进出管及阀体来替代喷水头和阀体浸水（个人见地）。
设计雷区
序号种别雷区办理方法问题警示1制造维修电子膨胀阀焊接时不充氮保护或充氮保护的方法禁绝确根据焊接的接管，按照上述哀求在适当的接口充入氮气进行保护不充氮随意马虎造成膨胀阀内部氧化，充氮的位置禁绝确随意马虎使高温氮气烫坏阀芯2制造维修焊接时仅在阀体上包一块湿布降温，会造成烧焊时膨胀阀阀体破坏率很高.按照上述哀求，将阀体浸入水中后再对接管部分进行焊接；或者在阀体上喷注适当流量的水，然后再对接管进行焊接电子膨胀阀焊接时保护不到位，随意马虎对系统造成如压缩机回液、室内机漏水结冰、室内机没有效果等致命毛病。欢迎您加入暖通南社学习互换互动社区：
