一、综合布线

综合布线系统是指按标准的、统一的和大略的构造化办法体例和支配各种建筑物(或建筑群)内各种系统的通信线路，包括网络系统、电话系统、监控系统、电源系统和照明系统等。
因此，综合布线系统是一种标准通用的信息传输系统。

综合布线工程常用的线材及设备大年夜整理综合布线工程常用的线材及设备大年夜整理人工智能

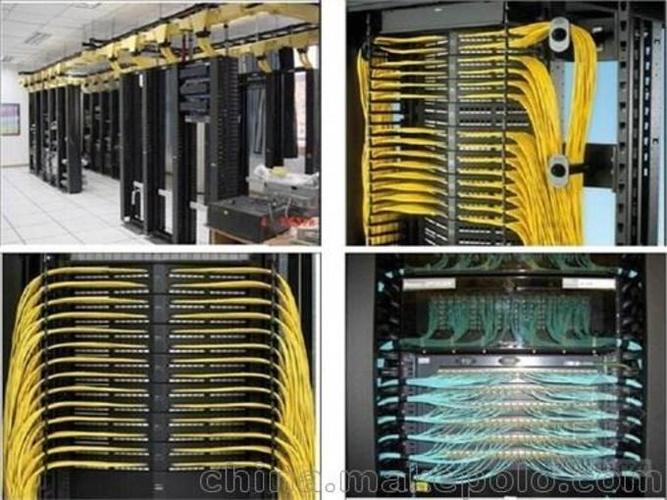

综合布线系统是智能化办公室培植数字化信息系统根本举动步伐,是将所有语音、数据等系统进行统一的方案设计的构造化布线系统，为办公供应信息化、智能化的物质介质，支持将来语音、数据、图文、多媒体等综合运用。

（图片来自网络侵删）

综合布线系统可分为6个独立的系统（模块）：

1、事情区子系统

事情区子系统由终端设备连接到信息插座之间的设备组成。
包括：信息插座、插座盒、连接跳线和适配器组成。

2、水平区子系统

水平区子系统应由事情区用的信息插座，楼层分配线设备至信息插座的水平电缆、楼层配线设备和跳线等组成。
一样平常情形，水平电缆应采取4对双绞线电缆。
在水平子系统有高速率运用的场合，应采取光缆，即光纤到桌面。
水平子系统根据全体综合布线系统的哀求，应在二级交卸间、交卸间或设备间的配线设备上进行连接，以构成电话、数据、电视系统和监视系统，并方便地进行管理。

3、管理子系统

管理子系统设置在楼层分配线设备的房间内。
管理间子系统应由交卸间的配线设备，输入/输出设备等组成，也可运用于设备间子系统中。
管理子系统应采取单点管理双交卸。
交卸场的构造取决于事情区、综合布线系统规模和选用的硬件。
在管理规模大、繁芜、有二级交卸间时，才设置双点管理双交卸。
在管理点，应根据运用环境用标记插入条来标出各个端接场。

4、垂直干线子系统

常日是由主设备间（如打算机房、程控交流机房）供应建筑中最主要的铜线或光纤线主干线路,是全体大楼的信息交通枢纽。
一样平常它供应位于不同楼层的设备间和布线框间的多条联接路径，也可连接单层楼的大片地区。

5、设备间子系统

设备间是在每一幢大楼的适当地点设置进线设备，进行网络管理以及管理职员值班的场所。
设备间子系统应由综合布线系统的建筑物进线设备、电话、数据、打算机等各种主机设备及其保安配线设备等组成。

6、建筑群子系统

建筑群子系统将一栋建筑的线缆延伸到建筑群内的其它建筑的通信设备和举动步伐。
它包括铜线、光纤、以及防止其它建筑的电缆的浪涌电压进入本建筑的保护设备

二、综合布线常用线材及设备

1、室外光缆

2、室内光缆

3、光纤跳线

4、光纤接头/耦合器件

5、光纤配线架
