LM1875 SWP-AMP 所需材料清单
开关电源板(均已测试)
双DC12V/2A & DC 5V/2A输出
3x5铜柱+3mm螺丝+螺母
LM1875 套件包
LM1875
BC 220UF/25V
WIMA 0.1UF/100V
ERO 0.22UF/63V
WIMA 2.2UF/160V
EVOX RIFA 820P/63V
MUSE BP 22UF/50V
DALE RN60C 1M/1W
台产昆贸金属膜 22K/2W
台产昆贸金属膜 1K/2W
东京光音无感低温飘 18K/0.5W
VISHAY BC 1R/0.6W
镀金搭棚架
绝缘度
日本云母片
3mm螺丝+螺母
机箱
旋钮
电源母座
电源开关
螺丝包、胶料脚垫
外围材料
ALPS 10K VR+转换板
电位器延长杆一套
CMC RCA一组+转换板
红黑胶料镀金喷鼻香蕉头
LED+200R(或是500R)电组
3.65mm耳机座
实在照着焊接不是很困难的事，只要多练习几次熟能生巧...
搭棚困难的是在制做前的方案 --- 如何走短径、零件安排合理...这跟装搭棚管机都是同理!
如果无法在脑海先构置出大约的立体图时，建议舍去都雅性取短快捷办法配置较佳!
反正机箱盖上就都看不见了...剩下的还是声音来的主要啊!
LM1875 主线路图
LM1875 搭棚套件的材料如下:
先把LM1875的焊脚都整平如后面那颗
向上折成约90度角
先把LM1875及搭棚架锁在散热片上 (这里我们只是要先焊成模块，以是也可以暂时锁在木头上)
线路上色环18K的那颗...我换成咖啡色的东京光音无感电阻了，焊在2、4脚位上
对照线路图，这支是1K的电阻在2脚上面
22K的电阻是焊在第一支脚上及GND端(这里我们把搭棚架的中间脚做共地利用)
820P的蓝色PP电容并联焊在22K电阻上的
LM1875中间这支是第三脚，是-VCC电源，随意用支粗铜线焊上
换个角度看一下
再来随着焊接+VCC~便是LM1875的第5脚啰!
换个角度看一下，现在搭棚架上是 -Vcc GND +VCC的排列
+ - VCC都要有一个0.1uF的电容并联到地...便是这两颗红Wima了
再焊上+ - VCC电源上的主电容，我是用BC 220uF/25V 蓝铁壳的这款
快要落成了~ 查看线路上22uF电容是串在1K电阻至地端(焊法如下图)
我这颗用的是MUSE BP无极性电容，以是不用担心正负极焊反的问题
好! 转个方向看一下!
LM1875的第4脚OUT也用铜线焊好在搭棚架的第5脚上(参考下两图)
末了焊上2.2uf 大赤色Wima电容在LM1875及搭棚架的第一脚上
以是搭棚架上的5个焊点为 IN -VCC GND +VCC OUT
一台立体声是要用到2个模块
卸下来后从LM1875的背面检讨各脚之间有无短路，可以看得很清楚!

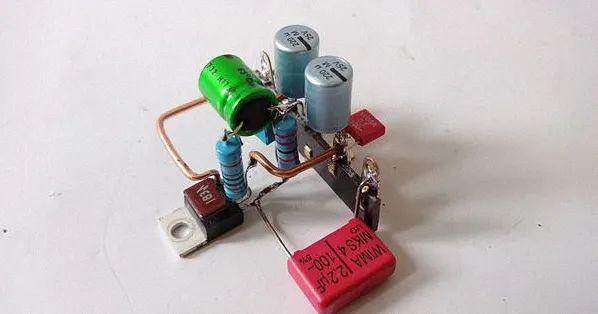

下图是用2.2uf/160V Wima 做成的模块
LM1875套件包焊完模块后，会剩下1R电组x2 、0.22uF电容x2 以及 DALE RN60C 1M电组x2
这先放着后面再解释焊在那...
电源板、外围套件包、机箱的安装解释:
开关电源板为了安全起见我都上电测试过了
电源板左侧是市电AC100V~220V输入均可，这边不要用手触碰到会被电击，散热片也都不要去摸喔!
右侧则是直流电压输出处...
下图可以瞥见DC输出有 +12V GND -12V , +5V GND
市电AC110V的输入在这，后面会说接线办法这理暂时先跳过~
在装入机壳内前，我们要先换掉电源板1000uF/25V 的这2颗电容
电源板的套件包有附2颗2200uF/25V的电容先换上
解焊下来
换上2200uF/25V电容~OK
好!再来外围的套件包我们先处理裁切延杆所需的长度
请把稳!延杆两头是不同...我们要的是在铝棒上有双沟槽的这边，我是取长度125mm(=12.5CM)
机箱的后板我们也要先钻好所需的RCA 及喇叭喷鼻香蕉座的孔洞，孔洞直径是12mm
喷鼻香蕉座的间隔就请自己拿捏了，大约便是中间的部份均分就对了
下图看到CMC RCA 上有片转换板
把它如下图先焊好，并且用斜口钳修剪一下适当的长度
取出延杆附的固定螺丝
前面板VR孔扩开至10mm
将延杆的固定螺丝先锁上
延杆本身是花柄的，搭配这几箱的旋钮用不着...我是用钳子板断了它(下图)
ALPS 10K VR也有附转换板先把它焊上
先锁上在延杆套件附的VR固定支架上
先假组装一下，转转延杆感想熏染一下...这里须要很好的水平度，VR旋转起来才会顺畅
这片卡档环是用在铝棒的沟槽内...看下2图就会明白!
好~把模块、电源板都放入机箱摆好喜好的位置后，把要钻孔的位置做上暗号(我是先用小起子打个凹点)
把要钻的孔标示清楚一点，并再次核对孔位是否精确
钻孔啦~
LM1875下面要垫上云母片绝缘(螺丝上也要上绝缘豆)
电源板套件有附4支铜柱要垫高电源板后再锁上底板
锁上模块、PCB等的机箱底部...我先将4个胶料脚垫都黏上了，突出来的螺丝才不会防碍到事情
再把VR卸下来...
把LM1875套件包中的2颗DALE RN60C 1M电组照下图焊上，并先焊上旁边声道的讯号线
固定好VR后，可以喷一点润滑剂VR转起来就很顺了
配置开关电源线:
AC220V的火线(L)我们将它经由电源开关...看图~
AC220V的中性线(N)的配置~看下图
地线的配置下图
配好后把线整理一下
把附的电源指示LED灯直接用胶水黏上吧!
限流电组200R焊在+5V的PIN上，另一头焊在LED的正极(赤色线)
GND的PIN脚直接焊上LED的负极(蓝色线)
DC 12V的电先不要上LM1875模块，再次检讨一下是否喷鼻香蕉头正极及LM1875都有做好绝缘
要先测试电源板了(这时正负12V并没焊上LM1875模块)
下图这电源座的保险丝套件没有附，要自己找一颗来用，2A~3A可以
按下电源开关后约需等3秒开关电源才会启动，看到LED灯亮起时用电表量一下12V电源是否正常
双12V电源没问题就来开始配线了...看图
这里喷鼻香蕉座的正负极之间焊上1R+0.22uF(参考前面的事理图)
10KVR的GND及喷鼻香蕉座的负极落地点(GND)在电源板的GND3
1) VR 输出的旁边声道(红蓝线)焊在2.2uF WIMA电容输入处(INPUT)
2) 两LM1875模块负DC 12V(蓝线)及正DC 12V(红线)连接起来
把主电源板的正负DC 12V对应焊上模块块上(参考下三图)
末了---LM1875模块的OUT要焊在喷鼻香蕉做的正极上(参考前面LM1875搭棚模块的PIN脚设定)
下2图使已用粗铜线焊上OUT到赤色喷鼻香蕉座上
落成....快乐的唱歌了~~~
