光模块光器件组成原理
关于光模块光器件组成原理的具体分析如下:

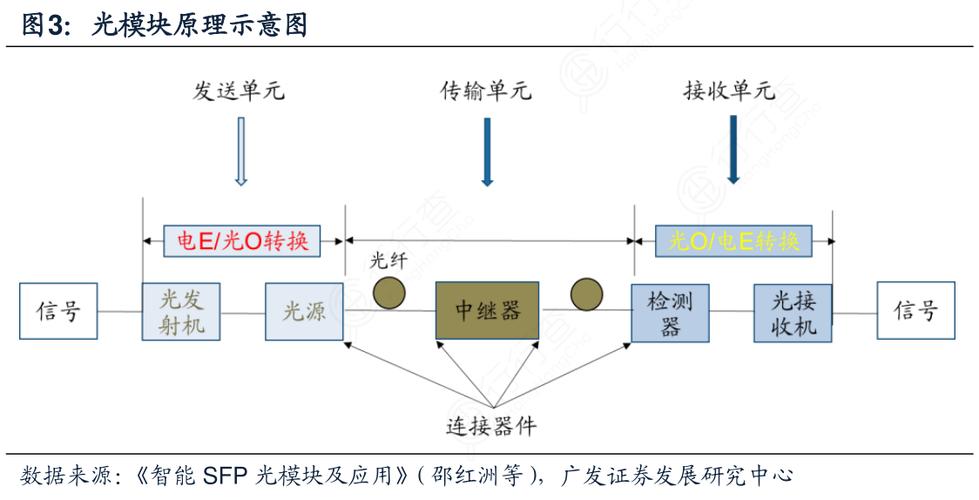

光模块通常采用收发一体，发射部分：把电信号调制到激光器上，实现电光转换； 接收部分：探测器接收光信号，实现光电转换。 发射部分是：输入一定码率的电信号经内部的驱动芯片处理后驱动半导体激光器（LD）或发光二极管（LED）发射出相应速率的调制光信号，其内部带有光功率自动控制电路，使输出的光信号功率保持稳定。接收部分是：一定码率的光信号输入模块后由光探测二极管转换为电信号。经前置放大器后输出相应码率的电信号。
光收发模块的基本原理
光纤收发模块的基本原理：
光纤收发器将光信号转换为电信号后，再转换为另一种光信号，之所以一个网络上有两个光纤收发器，是因为一端是把数字信息转成光信息，另一端是把光信息转换成数字信息，利用光的全反射原理，光纤的纤芯和包层的折射率不同。
光纤收发器的作用
将要发送的电信号转换成光信号，并发送出去，同时，能将接收到的光信号转换成电信号，输入到我们的接收端。光纤收发器一般应用在以太网电缆无法覆盖、必须使用光纤来延长传输距离的实际网络环境中，在把光纤最后一公里线路连接到城域网和更外层的网络上发挥着巨大的作用。
光模块的眼图形成原理
眼图是一系列数字信号在示波器上累积而显示的图形，它包含了丰富的信息，从眼图上可以观察出码间串扰和噪声的影响，体现了数字信号整体的特征，从而估计系统优劣程度，因而眼图分析是高速互连系统信号完整性分析的核心。另外也可以用此图形对接收滤波器的特性加以调整，以减小码间串扰，改善系统的传输性能。
用一个示波器跨接在接收滤波器的输出端，然后调整示波器扫描周期，使示波器水平扫描周期与接收码元的周期同步，这时示波器屏幕上看到的图形就称为眼图。示波器一般测量的信号是一些位或某一段时间的波形，更多的反映的是细节信息，而眼图则反映的是链路上传输的所有数字信号的整体>特性/p>
到此，大家对光模块基本原理的解答时否满意，希望光模块基本原理的3解答对大家有用，如内容不符合请联系小编修改。
