若何为电路板镀锡？这个教程保你一看就会

文章目录 [+]

（图片来自网络侵删）

为电路板镀锡?

大概你刚刚完成项目中电路板的蚀刻环节，统统看起来很成功。
但你也会知道，随着韶光的推移，电路板上的铜走线会逐步变黑、变绿。
本文将先容一种在电路板的铜走线上镀锡的大略方法。
如果你已经准备好所有材料，那就再好不过了！

准备好焊料、助焊剂、焊芯以及助焊剂清洁剂之后，就可以进行下一步操作了。
如果你的材料不全，我会在本文末端附上零件清单，以便你准备干系材料。

首先将焊料助焊剂涂在裸板上——请务必涂抹充足的剂量。
然后在一条吸锡带上镀上一些焊料。
如下图所示，确保吸锡带上有足够的焊料。

1 2

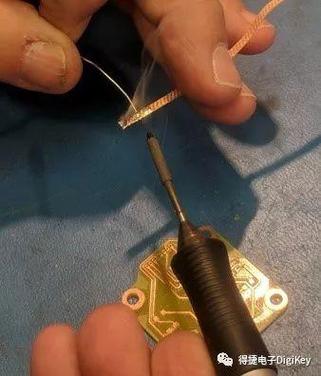

接着将吸锡带放到电路板上。
用烙铁加热吸锡带，当看到焊料已经融化在吸锡带上时，就在走线上轻轻“拖动”吸锡带。
在所有的走线上重复实行此操作。
如果在你在拖动吸锡带时碰到了一些小型铜走线区域，不要担心，我们会在后面的步骤中进行清洁。

完成后的效果如下图所示。
你可以看到，电路板的表面有些粗糙，上面有残留的助焊剂，还有一些吸锡带遗漏的区域。
接下来就要开始清洁了。
再次在全体电路板上涂上足够的助焊剂。

剪去吸锡带的尾端，以连续利用剩下的干净部分。
将吸锡带放在电路板走线上，并用烙铁加热吸锡带。
当焊料开始融化时，再次轻轻“拖动”吸锡带。
这可以去除多余的焊料，如果遗漏了任何区域，就将焊料拖到这些区域中即可。
此举旨在使电路板走线上只留下薄薄一层焊料。
对全体电路板进行此操作并再涂一些助焊剂（如果须要）。

接下来用一些助焊剂清洁剂和一小块布来清洁电路板。
如下图所示，将助焊剂清洁剂喷在布料上。
用力压住电路板，同时用沾有助焊剂清洁剂的湿布以画圈的办法清洁电路板。

然后用一块干净的干布将电路板“擦亮”。
在此过程中要轻微用点力，这样焊料涂层会更有光泽。

电路板镀锡和清洁完成后的效果如下图所示。
（可以看到擦亮之后，中间的矩形焊板闪闪发光）。

有了这层薄薄的焊料涂层，你电路板上的铜走线就不会再变绿了，而且镀锡铜走线会更易焊接。

在全体操作过程中，我喜好利用的产品如下：

Kester的20AWG无需清洁的焊料：KE1400-ND

Chemtronics的助焊剂点胶笔：CW8400-ND

Chemtronics的焊料打消吸锡带：CW10-25-ND

3M Novec助焊剂清洁剂：3M155811-ND

如果你已经有其他类似的产品，也可以连续利用。
