充电头网拿到了绿联最新推出的140W智充魔盒Ultra，这款智充魔盒延续了家族式设计，具备两个3+2新国标五孔插孔和一个两孔插孔，自带1.8米长电源线。快充方面为2C1A输出，个中USB-C1接口支持140W输出，USB-C2支持100W输出，USB-A口支持22.5W输出。下面就带来绿联这块智充魔盒的拆解，一起看看内部的设计和用料。
绿联140W智充魔盒 Ultra开箱包装盒采取白色背景基调，正面灰色矩形区域印有产品的三维外不雅观图示，上方为“UGREEN 绿联”品牌字样以及插座名称：140W 智充魔盒 Ultra。
背面上部分印有插座前后视角外不雅观图示，下部分为插座详细规格参数、品牌信息及产品条形码等。
包装盒上产品参数特写，下面到实物环节再详细先容。
打开包装，绿联140W智充魔盒 Ultra 固定在特制纸盒中，并套有透明防尘膜。
包装内含绿联140W智充魔盒 Ultra、C to C 充电线、解释书、保修手册。
附带的C to C 数据线采取魔术扎带捆绑固定，线身采取纯黑PVC高密度编织设计，更加耐脏耐磨，整体光滑无毛刺手感柔韧。
线头金属外壳沿用绿联一向太空灰设计风格，表面镭雕UGREEN品牌，塑胶衔接处模内注塑处理贴合，加厚注塑壳体上凹印“240W”字样。
利用ChargerLAB POWER-Z KM003C测得数据线带有 E-marker 芯片，支持50V5A 240W EPR电力传输，数据传输能力USB 2.0。
其余测得数据线长度约为153cm，能知足设备在桌面上充电时的长度需求。
绿联140W智充魔盒 Ultra 在外不雅观方面延续了“收音机”造型，采取高阻燃 PC材质制作外壳，同时整体为玄色金属漆配色风格，各侧面边缘微弧过渡，手感温润，不易残留指纹。
产品电源线采取国标三脚插头，两侧内凹处理更易插拔，轻薄设计方便在狭窄空间利用，内侧有 250V~10A 规格和 CCC 认证标志。
电源线规格为300/500V 31.0㎜²，采取加粗设计，发热小更安全。
机身正面采取领悟真空镀装饰片，搭配两条银色线路管道及六边形凹凸纹理等细节设计，构成半机器化式的“赛博朋克”不雅观感。同时装饰片内拥有矩形镜面区域，区域内配置2C1A三个USB端口，端口上方丝印对应名称。
两个Type-C 端口母口胶芯为纯玄色。
USB-A端口母口胶芯为紫色，胶芯两侧拥有加宽 PIN 脚设计。
正面右侧区域设有指示灯以及电源总控开关，按键内凹表面磨砂亮面撞色处理，微动式开关使得整体手感干脆，反馈明显。
顶部面板配置两孔 AC 插口，并拥有白色矩形框标识。
背部面板配置两组国标五孔AC插口，且为镜像排布设计，下方印有产品名称及最大负载功率字样。
侧面印有留空“140”字样的灰绿色圆形区域。
底部两侧采取防滑条设计，摆放利用时更防滑，中间区域外壳上印有产品详细参数。
产品参数特写
产品名称：延长线插座（带电源适配器）
型号：CD344
技能参数：2500W MAX 10A MAX 250V~
USB输入：100-240V~50/60Hz 2.0A MAX
USB-C1 输出：5V3A、9V3A、12V3A、15V3A、20V5A、28V5A
USB-C2 输出：5V3A、9V3A、12V3A、15V3A、20V5A
USB-A 输出：4.5V5A、5V4.5A、5V3A、9V2A、12V1.5A
USB 输出总功率：140W MAX
制造商：深圳市绿联科技株式会社
产品通过了CCC认证。
实测这款插座电源线外露长度约为180cm。
其余测得机身长度为126.65mm。
高度为71.4mm。
厚度为55.66mm。
产品整体重量约为643g。
绿联 140W 智充魔盒 Ultra 放在成年男性手掌中比拟，不雅观感精细，科技感满满。
通电状态下，机身正面LED指示灯亮白光。
利用ChargerLAB POWER-Z KM003C测得USB-C1口支持 FCP、SCP、AFC、QC3.0/5、PE2.0、PD3.1、PPS、DCP、Apple 2.4A充电协议。
PDO报文显示USB-C1口具备5V3A、9V3A、12V3A、15V3A、20V5A和28V5A六组固定电压档位，以及3.3-21V5A一组PPS电压档位。
测得USB-C2口支持 FCP、SCP、AFC、QC3+/5、PE2.0、PD3.0、PPS、DCP、Apple 2.4A充电协议。
PDO报文方面，USB-C2口具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压和 3.3V-21V5A 一组PPS电压档位。
末了测得USB-A口支持FCP、SCP、AFC、QC3.0、DCP充电协议。
将 MacBook Pro16 M1 Max 通过 MagSafe 3线材连接 绿联 140W 智充魔盒 Ultra USB-C1口，测得充电功率为 28.12V 4.63A 130.26W，屏中显示成功握手PD 3.1快充协议。
绿联140W智充魔盒 Ultra桌面利用场景一览。
绿联140W智充魔盒 Ultra拆解看完了绿联140W智充魔盒 Ultra的开箱和测试，下面就进行拆解，一起看看内部的设计和用料情形。
首先撬开卡扣固定的后盖，在后盖内部是两个3+2新国标插孔。
插孔上通过卡扣固定安全门，内部为一体铜条构造，边缘为正面盖板的固定螺丝。
拧下固定螺丝，拆下正面的盖板，底部为电源模块，上方为降压输出小板。
内部一览，个中输出小板采取螺丝垂直固定，供电导线焊接连接，继电器掌握和热敏电阻连接器打胶加固。
面板内部设有隔离板，用于输出小板与电源模块绝缘。
输出小板利用螺丝固定，下方为电源指示灯，外套玄色泡棉遮光。
在指示灯下方是用于掌握继电器的MCU和按钮开关，掌握导线打胶固定。
电源模块与输出小板通过导线焊接连接，焊点打胶固定。
拧下固定降压输出小板的螺丝，小板背面粘贴麦拉片绝缘。
小板背面为插座模块的导线焊点，涂白色胶水绝缘加固。
电源输入导线通过螺丝与压板固定。
从壳体内部取出电源模块，电源模块包裹铝片散热。
取出电源模块和降压小板的壳体内部一览。
电源模块正反面均包裹铝片散热。
铝片与PCBA模块之间通过玄色麦拉片绝缘。
散热片铆接焊片焊接固定。
焊片焊接固定到PCBA模块。
互换输入导线焊接固定，焊点涂胶加固。
直流输出导线也通过焊接连接，焊点打胶加固。
拆下PCBA模块外套的铝片和绝缘麦拉片，PCBA模块大量打胶添补，起到加固和散热浸染。
清理掉PCBA表面的胶水，可以看出这款电源模块为PFC+LLC拓扑，左侧为输入端，焊接EMI电路，整流桥，依次焊接PFC升压电感，滤波电容，高压电解电容，变压器和输出滤波电容等。
PCBA模块背面焊接一起非隔离开关电源，PFC+LLC二合一掌握器，PFC开关管，PFC整流管，两颗LLC开关管和次级同步整流电路，初次级之间采取白色划线表示。电源模块为固定电压输出，为二次降压小板供电，下面我们就从输入端开始，理解各个器件的信息。
PCBA模块输入端一览，焊接一颗白色继电器，保险丝，绿色NTC浪涌抑制电阻等元件。
继电器来自宏发，型号HF32FV-16，线圈电压为5V，用于插座全局供电掌握。
输入端保险丝来自CONQUER功德，MST系列超小型延时保险丝，规格为4A 250V，用于输入过流保护。
NTC热敏电阻来自时恒，为MF72系列，丝印1.5D11。
一颗安规X2电容规格为0.1μF，来自威迪电子。
共模电感采取绝缘线和漆包线绕制。
第二颗安规X2电容来自成东电子科技，规格为0.33μF。
第二级共模电感采取扁铜线绕制，底部焊接绝缘支架。
侧面焊接整流桥，薄膜电容，谐振电容和LLC变压器。
整流桥来自PY平伟，型号GBU808，规格为8A 800V。
两颗CBB21薄膜电容用于输出滤波，规格为1μF 450V。
滤波电感采取磁环抱制，外套热缩管绝缘。
电源低级主控芯片采取NXP恩智浦TEA8918AAT，这是一款内置PFC掌握器和LLC掌握器的电源芯片，取代传统大功率电源中独立的两颗芯片，提高电源的集成度，并且简化设计。
为主控芯片供电的滤波电容来自丰宾，规格为47μF35V。
PFC升压开关管来自纳微，是一颗氮化镓功率芯片，型号NV6127，内部集成氮化镓开关管、氮化镓驱动器以及逻辑电路，运用大略。NV6127采取QFN68mm封装，散热性能升级，125mΩ导阻，内置驱动器支持10-30V供电。最高支持2MHz开关频率。
纳微半导体 NV6127 资料信息。
充电头网拆解理解到，采取纳微NV6127氮化镓芯片的产品还有遐想90W闪充双口氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等。此外，纳微GaNFast功率芯片此前已被OPPO 50Ｗ饼干氮化镓快充、RAVPOWER 65W 1A1C氮化镓快充、小米65W氮化镓充电器、SlimQ 65W氮化镓快充、Anker PowerCore Fusion PD超极充、RAVPower 45W GaN PD充电器、倍思65W氮化镓充电器等产品采取，得到市场高度认可。
50mΩ电阻用于检测PFC开关管电流。
侧面焊接输出滤波电感，滤波电容，蓝色Y电容，LLC谐振电感，高压滤波电容和PFC升压电感，最右侧焊接一颗继电器用于全局供电掌握。
PFC升压电感采取ATQ25磁芯绕制。
PFC升压整流管来自泰科天润，型号为G5S6506Z，是一颗耐压650V，6A的碳化硅二极管，采取DFN56封装。
高压滤波电容来自Acon新中元，规格为450V 100μF。
两颗LLC开关管来自维安，型号WMZ26N65C4，NMOS，耐压650V，导阻160mΩ，采取DFN88封装。
谐振电感采取EE13磁芯绕制。
LLC谐振电容规格为0.033μF 630V。
LLC变压器采取ATQ27磁芯绕制，次级采取多层绝缘线绕制，变压器严密缠绕胶带绝缘。
三颗蓝色Y电容特写。
亿光 EL1019光耦用于输出电压反馈。
同步整流掌握器来自NXP恩智浦，型号为TEA1995，其内置两个独立的同步整流驱动器用于LLC架构开关电源的同步整流，外围元件精简，支持38V事情电压，能够知足USB PD3.1的28V输出。
同步整流管来自维安，型号WMB053NV8HGS，NMOS，耐压85V，导阻4.3mΩ，采取PDFN5060-8L封装，利用两颗用于LLC同步整流。
输出端焊接两颗滤波电容和滤波电感。
两颗输出滤波电容来自丰宾，PH系列固态电容，规格为470μF 35V。
输出滤波电感采取磁环抱制。
掌握电源输入保险电阻外套热缩管。
MB10S整流桥用于掌握电源整流。
两颗高压滤波电容来自Acon新中元，规格为2.2μF400V。
色环滤波电感特写。
降压芯片来自必易微，型号KP3210B，是一款高性能低本钱PWM掌握功率开关，适用于离线式小功率降压型运用处所，外围电路大略、器件数量少；同时产品内置650V高耐压MOSFET可提高系统浪涌耐受能力。器件集成高压启动电路和软启动电路，集成完备的保护功能。
必易微 KP3210B 详细资料。
降压电感特写，外套塑料管绝缘。
输出滤波电容来悛改中元，规格为220μF10V。
用于连接到降压小板的接线插座特写。
输出降压小板正面焊接两个USB-C母座和一个USB-A母座，三颗降压电感和对应的滤波电容，右侧为掌握插座供电的MCU以及指示灯。
背面焊接两颗协议芯片，三路同步降压转换器，对应的同步降压管和VBUS开关管。利用三路单独的二次降压电路分别对应三个输出接口。母座均为过孔焊接，稳定耐用。
USB-C1接口协议芯片采取英集芯IP2736，芯片内部集成电压基准，集成可编程的电压/电流环路掌握，芯片内部集成低端电流检测，输出支持线损补偿。支持电源适配器运用的光耦反馈，支持通过I2C和FB掌握的DC-DC改变输出电压，支持车充、储能电源、充电器、移动电源、电动工具等运用。
得益于多种反馈形式的支持，IP2736可与QR、ACF、LLC等电路架构的开关电源搭配用于PD快充，也可以与升降压电路搭配用于大功率快充车充和移动电源等运用。
英集芯 IP2736 详细资料。
用于降压输出的同步整流降压掌握器来自英集芯，型号为IP6550，是一款支持36V输入的同步降压掌握器，内置NMOS管驱动，外置两个MOS管进行高效同步整流降压。IP6550通过反馈引脚调节输出电压。开关频率135KHz，输入端耐压48V，内置完善的保护功能。英集芯IP6550采取33mm QFN16封装，可实现简化的同步降压转换电路设计。
IP6550可用于车载充电器、多口适配器、智能插排、支持USB-C接口的插排以及行车记录仪运用。同步整流降压具有高转换效率，高输出电流可用于多口5V输出，搭配PD协议芯片可实现宽范围电压调节，知足USB PD3.1的运用。
两颗同步降压开关管来自锐骏半导体，型号RUH4040M2，NMOS，耐压40V，导阻为8mΩ，采取PDFN3333封装。
USB-C1接口降压电感采取磁环抱制，外套热缩管绝缘。
四颗固态电容来自丰宾，PH系列固态电容，规格为100μF 35V，用于USB-C1接口输入和输出滤波。
VBUS开关管来悛改洁能，型号NCEP40P80G，是一颗耐压40V的PMOS，导阻为6.3mΩ，采取DFN56封装。
用于USB-C2和USB-A口的协议芯片采取英集芯IP2738，这是一颗双路协议芯片，支持双口18-140W快充运用，具备独立的反馈掌握，具备独立的USB PD掌握，相称于两颗IP2736整合到一颗芯片内部，快充规格与IP2736相同。支持USB PD3.1 28V EPR档位，并支持PD3.0/PPS等丰富全面的快充协议，兼容性非常好。
英集芯IP2738内置四路独立的NMOS驱动，可用于多个接口输出掌握，掌握多个VBUS开关管进行输出端口切换以及两路电源并联掌握，并且支持双路独立的过流、过压以及短路保护，确保利用安全。
充电头网理解到，英集芯IP2738此前已被麦多多40W双USB-C氮化镓充电器、爱兰博140W 2C1A氮化镓充电器、安克65W 2C1A二合一氮化镓超极充、绿联140W 2C1A氮化镓充电器，英集芯的其它系列快充芯片已被小米、华为、三星等大品牌的产品利用，性能质量得到客户的高度认可。
IP2738外置两颗IP6550同步降压掌握器，分别用于两个接口输出。
降压开关管同样采取RUH4040M2。
VBUS开关管来悛改洁能，型号NCEP3065QU，是一颗耐压30V的NMOS，导阻1.9mΩ，采取DFN3.33.3封装。
降压电感采取磁环抱制，外套热缩管绝缘。
用于USB-C2接口的滤波电容来自PolyCap柏瑞凯，为RN系列小型化固态电容，规格为220μF 25V。
充电头网拆解理解到，柏瑞凯的产品广泛运用于充电器、车充、无线充、移动电源、储能电源等领域，并被OPPO、vivo、小米、光彩、三星、华为、遐想、紫米、努比亚、公牛、ANKER等有名品牌的多款产品采取，产品得到市场的高度认可。
USB-A口采取IP6550同步降压掌握器。
降压开关管同样采取RUH4040M2。
降压电感外套热缩管绝缘。
用于USB-A接口的滤波电容来自PolyCap柏瑞凯，为RN系列小型化固态电容，规格为220μF 16V。
VBUS开关管来悛改洁能，型号NCEP3065QU。
USB-C1和USB-C2接口特写，过孔焊接固定，玄色胶芯。
USB-A母座采取紫色胶芯，正负极加宽支持大电流快充。
插座连接一颗热敏电阻用于检测电源模块温度。
热敏电阻前端套热缩管绝缘。
热敏电阻探头特写。
一颗无标MCU用于插座供电掌握。
按钮用于开关机掌握。
LED灯指示事情状态。
连接器用于连接到电源模块的供电和继电器线圈。

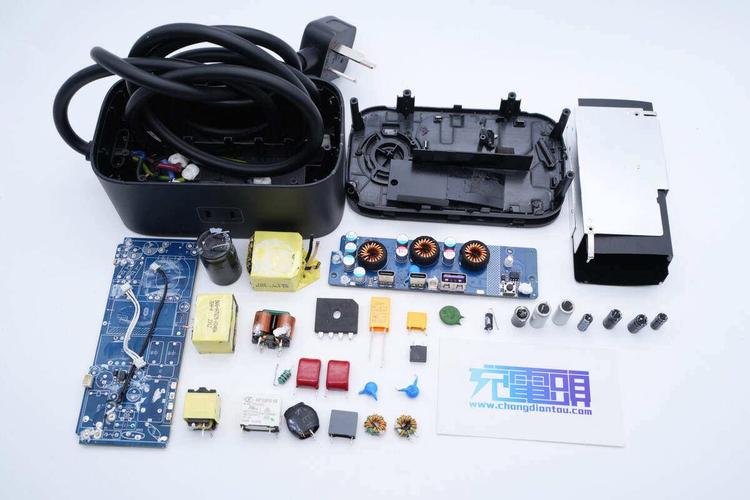

全部拆解一览，来张百口福。
充电头网拆解总结绿联140W智充魔盒Ultra为家族式外不雅观设计，具备两个3+2新国标五孔插孔和一个两孔插孔，均内置安全门，确保日常利用安全。插座配有1.8米长电源线，支持电源总控。同时配备有2C1A三个输出接口，支持140W输出功率，均支持快充，并且支持功率自动分配，可同时知足六台设备供电需求。
充电头网通过拆解理解到，绿联140W智充魔盒Ultra采取模块分区方案，AC-DC电源模块利用独立模块，与降压小板分开，AC插座也采取独立的模块组成。AC-DC模块采取恩智浦TEA8918AAT二合一掌握器，PFC采取纳微NV6127氮化镓功率芯片搭配泰科天润G5S6506Z碳化硅二极管。
LLC开关管和同步整流管均来自维安，电源模块固定电压输出。降压小板采取三路独立降压电路，利用英集芯IP2736和IP2738两颗协议芯片，搭配三颗IP6550同步降压掌握器，实现三个接口的快充输出。电源模块内部还有一起非隔离降压电路，采取必易微KP3210B降压芯片，用于全局供电掌握。内部用料均为一线品牌，做工和设计踏实可靠。
