灯头与底座分体式设计，通过磁吸固定，灯头可以任意角度旋转支配，更加灵巧。无线充电底座两侧均设有插座，方便多个并联连接利用。下面就带来这款磁吸无线充电展柜灯的拆解，一起看看内部的设计和用料。

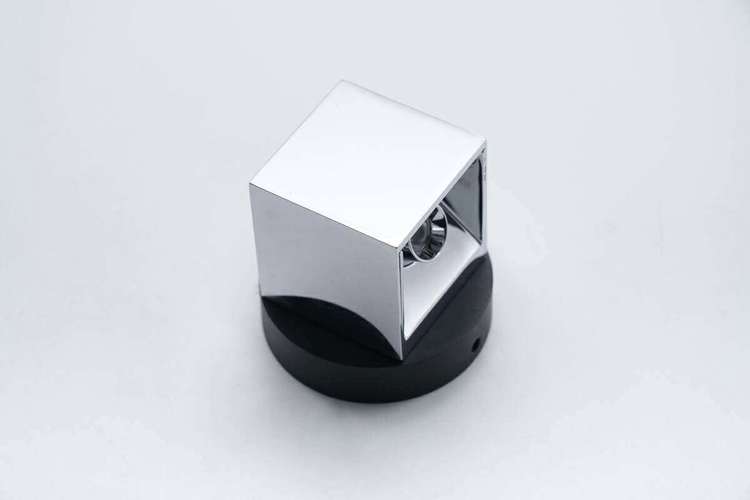

磁吸无线充电展柜灯外不雅观这款磁吸无线充电展柜灯由立方体的照明灯模块和圆饼造型的磁吸充电底座两部分组成，之间通过磁吸式设计吸附在一起，如此设计可以让这款展柜灯利用更加灵巧。
照明灯模块表面整体是高光亮银金属涂装设计，高档感十足。
灯源采取球形构造，支持角度调节。
展柜灯特写，内部为塑料灯杯。
磁吸无线充电底座采取玄色塑料外壳。
侧面设有一个供电插口。
测得展柜灯模块高度为36.31mm。
宽度为34.99mm。
厚度为35.92mm。
底部磁吸充电底座直径为50mm。
两个模块的总高度为48.64mm。
其余测得展柜灯模块重量约为56g。
产品拿在手上的大小直不雅观感想熏染。
磁吸无线充电展柜灯拆解看完这款磁吸无线充电展柜灯的外不雅观展示，下面就进行拆解，一起来看看内部的设计情形。
首先撬开灯头底部外壳，底部为无线充电吸收线圈，通过导线连接到灯头内部电路板上。
取下无线充电吸收线圈，通过双面胶粘贴到底部外壳上。
底部外壳四周四颗固定磁铁特写。
无线充电吸收线圈焊接连接到PCBA模块。
内部铝合金散热板通过螺丝固定。
内部支架采取螺丝固定在壳体内部。
拧下两颗固定螺丝，取出内部支架。
PCBA模块通过螺丝固定在支架上。
无线充电吸收线圈焊点特写。
拧开固定螺丝，拆解分开内部构造。
橡胶条用于固定LED灯位置。
内部固定PCB和照明灯的支架特写。
支架为斜面设计。
支架顶部一览，通过螺丝固定在壳体内部。
灯头内部PCB板和PCBA模块通过导线焊接连接。
球形 LED外壳特写。
PCBA模块正面焊接无线充电吸收芯片和调光芯片。
背面预留通信接口，没有焊接元件。
无线充电吸收芯片来自睿赫，型号CCX1121A，是一颗高集成度的，高效率，低功耗无线充电吸收芯片。芯片内置全桥整流器和线性稳压器以及切换开关，外围元件大略，并且无需编程设置，即可实现5V1A的小功率无线充电吸收方案。
CCX1121A输出电压可通过I2C接口配置，范例输出电压5V，输出电流1A，芯片内部集成NTC温度检测和多种保护功能，还集成有线开关通路，集成过压和过流保护功能，耐压20V，支持自动检测并进行有线与无线充电切换。
睿赫 CCX1121A 资料信息。
输出滤波钽电容规格为22μF 16V，来自振华新云。
LED驱动芯片来自OCX欧创芯，型号OC5022B，是一颗内置60V耐压MOS管的LED恒流驱动芯片，支持PWM调光和线性调光。
芯片外置的降压电感特写。
用于输出续流的二极管特写。
接下来拆解无线充电发射底座。
底座外壳通过卡扣固定。
壳体内部为PCBA模块，高下焊接电源插座，在右侧焊接无线充电线圈。
拆解取出PCBA模块，在PCBA模块上连接无线充电线圈。
外壳内部粘贴一圈定位磁铁。
定位磁铁特写。
PCBA模块正面焊接无线充电主控，无线充电MOS管，滤波电容和谐振电容。
电源插座为沉板焊接，降落厚度。
无线充电主控来自睿赫，型号CCX1030，是一颗符合WPC Qi 1.2.4规范的高集成无线充电发射芯片，支持4.25-21V宽范围供电，支持5/7.5/10/15W无线充电输出，内置高压降压转换器，无需外置LDO供电。芯片内部集成USB-C快充接口取电，无线充电主控，MOS管驱动器以及供电电路，实际运用只需外置功率管和少量的外围元件即可组成完全的无线充电器运用。
睿赫CCX1030内置的快充取电模块支持USB PD和QC快充取电，支持苹果定频无线充电，可通过QC3.0进行调压，无需外置DC-DC转换器。CCX1030在15W输出时转换效率达到85%，片内集成电流检测放大器，集成电压和电流解码，支持外置NTC进行过热保护功能。
睿赫CCX1030支持BPP和EPP运用，适用于无线充电板，智好手表，移动电源，托架以及工业手持设备，芯片可通过I2C接口进行程序更新，DEBUG和功能掌握，芯片具备LED充电指示，内部集成过压，过流，过热保护功能，采取QFN55-32封装。
睿赫CCX1030已经通过了WPC QI认证，QI-ID：10334，可以在内置CCX1030的无线充电产品，产品外包装和手册上利用Qi标识。
无线充电MOS管来自APM永源微，型号AP10H03DF，双NMOS，耐压30V，导阻10mΩ，采取PDFN33-8L封装。
三颗NPO谐振电容特写。
两颗钽电容规格为47μF 16V。
用于指示事情状态的LED指示灯特写。
SS34二极管用于防反接保护。
供电插座采取镀金触点。
无线充电线圈焊接在PCBA模块背面。
线圈采取双线并绕。
全部拆解一览，来张百口福。
充电头网拆解总结这是一款全新设计的无线供电展柜灯，通过利用现有的无线充电芯片和磁吸办法，让展柜灯具有灵巧，易用，易改换的特点。无线供电无需导线，利用磁力吸附，可以轻松的改变角度，直接改换破坏的照明灯模块，并且无线充电模块采取插接件连接，为安全电压直流供电，十分安全。
充电头网通过拆解理解到，这款无线充电展柜灯内置睿赫CCX1030无线充电发射芯片搭配CCX1121A无线充电吸收芯片。CCX1030内部集成无线充电主控及驱动器，只需外置功率管等外围元件即可组成完全的无线充电办理方案。
CCX1211A是一颗单芯片的无线充电吸收芯片，通过大略的外围元件即可输出直流电压为LED驱动电路供电。两颗芯片的组合，大大简化了无线供电的电路设计，使得高性价比，高集成度的无线供电，能够方便用户利用，并创造更多代价。
