这次给大家拆解的这天本入口的便携式钢筋速断器，实在事理都差不多，最主要的是这次把液压部分给拆开了，而且还闯了祸。
产品先容：
日本DIAMOND戴尔蒙德DCC-1620型便携式钢筋速断器，是一款高效微型钢筋速断器，可单手操作；简洁轻巧，携带方便，机动性高。适宜于高空及户外作业，广泛运用于消防应急抢险接济等行业；
产品特点：
1. 头部可360°旋转，适宜各种事情场所的角度需求；
2. 割断刀刃四面可用。
产品参数：
图片顺序依次是外不雅观，电池，充电器，电动部分，液压部分，当然还有剪断钢筋的***。
包装盒和里面的设备
解释书上标注了各组件的名称和总体参数
主机外不雅观
其余一边，可以看到缸体上面有堕落的痕迹
刀头
电池，这个电池是重新做得。如果要看原来电池的样子。
http://bbs.mydigit.cn/read.php?tid=2101322
日立18V 2AH的电池。这种电池市情上买不到了。只能换里面的电芯。
电池顶部
做回来的电池有问题。空转一会电池就自动断电，一下子又好了，拆开拓现里面温度保险是65°的。原电池是17AM温控器95°的。做电池的也太不专业了。
给买了国产90°的给换上。
日立的充电器，下面标注的是指示灯闪烁办法对应的几种电池状态
充电的插口
7.2-24V 2.5A 最大功率90W
拿掉外壳。
右下角的芯片是LM358
高压部分
充电器背面
UC24YFA-03 掌握芯片
正常充电时的功率
速断器的电池插口，可以看到有氧化的地方
拆掉所有的螺丝，这个螺丝有两种长度
拆开后的样子
氧化得够严重的，都是电池漏液惹的祸
2SK2690场管 电流可以达到80A
欧姆龙的开关
开关上面带锁
把插片拆开打磨洗濯
接上电池创造还是不转，测输出没问题
一边的碳刷堕落了
堕落的碳刷架
正常的碳刷架
网上买二送一的碳刷，没有一个完备得当的。只能找一个碳刷长宽靠近的硬装上。
测试没问题装机。
你以为这样就完了么，接下来才是精彩的地方
上次拆的速断器大家不是抱怨没有看到里面的液压泵么。这次就知足大家的哀求。
把电机和液压部分分开。电机轴
拆掉螺丝取下电机端盖
电机
转子的铜线很粗。看来功率不小。
液压部分
可以看到孔里有两个齿轮。
拆掉螺丝。端盖上面有齿圈
轴上面有两个齿轮。一样平常不都是三个么？
换个角度看
闯祸了！
！
！
，这货相称难拆，在旁边扭动拆时，密封垫坏了。还掉出一些零件。拆机不成还闯了祸。心里当时是崩溃的。现在必须得拆了，没有转头路了。
拆下油缸活塞
油缸
液压泵就在里面，但是便是拆不下来。思考了一个晚上，去世马当活马医了，用起子撬。
终于把偏幸轴给撬下来了
偏幸轴。***设计也太鬼扯了。差点被害去世。
偏幸轴都拆下来了，液压泵也就能拆开了。看盆里坏掉的密封。
坏掉的密封
终于瞥见液压泵的真面孔
掉出来得零件
侧面看下
中间的柱塞
端盖
玄色的是呼吸阀，也给错位了。
玄色的是两块磁铁。用来吸附碎屑的

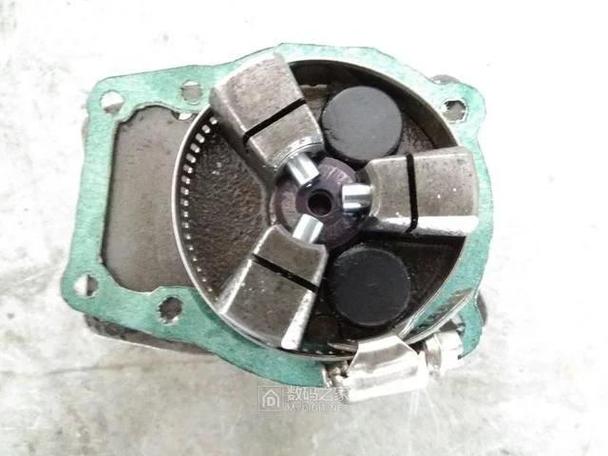

柱塞泵
玄色的磁铁有两块，柱塞泵有三个。
这个柱塞泵很风雅。当时拍了装置照片的，整理时图片不见了。
呼吸阀
把密封拼凑回去的样子
接下来连续拆
把卡簧拿掉取下滚针轴承
柱塞
柱塞中间有弹簧
柱塞泵安装完便是这个样子，安装时最麻烦的是三个柱塞泵表面的堵头。
密封垫坏了，自己用青稞纸剪了一个密封，希望不要漏油。表面用抱箍把柱塞泵包住。免得装置时掉出来。
把滚针轴承装好。
呼吸阀也安装好
开始装置。这个合营很紧，一定要慢。装完后拆掉抱箍
安装完成
装偏幸轴
装好端盖，拧紧螺丝。
装好试机。下面是试机***
http://v.youku.com/v_show/id_XMzAxMjI4MzIyOA==.html
圆钢的直径
剪切下来的两段
剪切的断面
试着剪直径20的圆钢，结果是这个样子。。。。。
到此结束
感激不雅观看！
