一、序言
科技改进生活，科技改变天下，科技改变你我。
回顾过去的这一年里，创造一个比较有趣的事情——EMC有没有好用的整改工具？这个问题印象里，不止一次被人问过，而且问这样问题的人有刚毕业的小白，也有资深的老工程师，乃至同行里也有人问过。个人觉得在EMC整改领域，EMI方向上，频谱仪的利用频率是挺高的，在EMS方向上示波器利用频率挺高的，并没有大家想象中的“神器”，可以像万用表似的，既可以测电阻电容参数、还可以测试电流电压大小。
（本文不讲设备事情事理，只讲设备的浸染与意义，重在分享个人履历，希望能帮到大家）

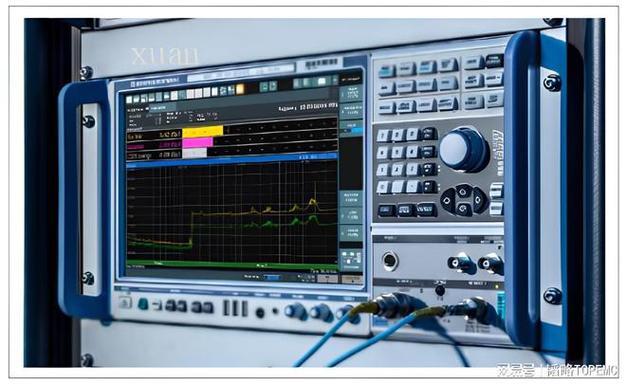

二、频谱仪
在EMI里，RE或者CE涌现问题，除了依赖履历或者其他专业职员的剖析外，频谱仪是一个非常好使的设备，它险些可以锁定大部分的噪声源是谁！
例如：
1.某汽车电子产品中CEV电压法400KHz超标，可以通过频谱仪去确定是哪个电源芯片引起的400KHz问题。
2.某车机的时钟CLK超标，可以通过频谱仪对主板上的CLK时钟进行抓取，锁定噪声发射的紧张问题点。
三、示波器
示波器的利用相对会比较多一些，也是理解比较深的设备，在一些硬件故障剖析或者电路调试的时候会常常利用。在EMI领域，示波器可以通过电路旗子暗记波形的抓取，来剖析部分噪声辐射的源头，但更多的时候，示波器在一些抗扰的实验中，会表示出奇效。
例如在ESD静电测试中，对某一起旗子暗记进行抓取，可以实时看到旗子暗记在ESD影响下的变革，来判断电路是否非常，问题点是否由此路旗子暗记引起。也可以对汽车7637里的一些抗扰实验做赞助测试或剖析，来判断电路参数的选择是否得当或者电路的设计是否知足测试哀求。
四、EMI测试吸收机
“EMI测试吸收机”是所有EMC测试方法中不可或缺的核心组件！
一样平常简称为“吸收机”，虽然它的功能看起来跟“频谱仪”相似，但是在性能与利用上是不对等的，部分大厂可能会把“EMI测试吸收机”当“频谱仪”利用，这样是没有问题的，但是部分小厂把“频谱仪”当“EMI测试吸收机”利用，这样是不得当的，测试出来的结果没有很高的准确性。
抛开“EMI测试吸收机”与“频谱仪”两者设备本身的性能差异外，还有“测试吸收器”的差别，也会让两者在整体的测试结果上涌现明显的差异，“EMI测试吸收机”配套利用的是“EMI吸收天线”，而大部分的“频谱仪”配套利用的是“探头”或者“探针”。
这两个吸收器在事情事理是差别不大，都是耦合电磁场。但是在测试事理上是不一样的，“探针”方向的是某个点的或者某个小区域的电磁能量的表示，类似用万用表丈量某个两个点的电位。
例如下图不能由于“+5V”与“-5V”之间的的电位差为10V就能表达电路的供电为10V。
而“吸收天线”相对来说，是对全体EUT设备系统的测试，它对系统里面的各种旗子暗记颠簸的吸收能力会远远强于“探针”。相对来说一个是“点”的丈量，一个是“面”的丈量，两者在某些情形下有相同的特性与特点，但是两者在实质上还是不一样的。
五、总结
希望以上理解能帮到诸位EMC工程师，所有的测试结果或者结论以实际认证机构的结果为准，通过其他赞助设备测到的数据或者结论，只能用于佐证而不是终极结果！
