以下是SMT电子加工贴片的一样平常步骤：

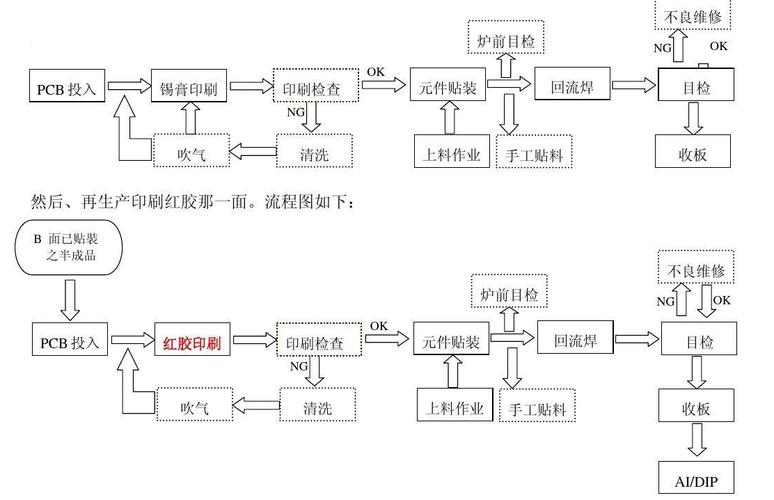

1. 准备事情：网络所需的元器件、PCB和其他必要的材料。检讨元器件是否符合规格哀求并进行储存。2. 贴片机编程：根据电路板设计文件和元器件列表，对贴片机进行编程设置。编程包括元器件位置、方向、焊盘尺寸等参数。3. 准备PCB：确保PCB表面光洁无污垢，并进行表面处理，例如沉金、喷锡等。4. 胶水点胶：如果须要，在PCB上涂覆胶水或胶粘剂，以固定元器件并增强连接性能。5. 元器件供料：将元器件放置在自动供料机或者手工供料器中，使其准备好被贴片机抓取。6. 自动贴片：启动贴片机，它会按照预先设定的程序，自动识别元器件位置和方向，并将元器件精确地放置在PCB上的指定位置。7. 焊接：完成元器件贴片后，通过热风炉或回流炉等设备进行焊接。焊接过程中，焊膏会熔化并形成可靠的焊点连接。8. 考验和修复：对焊接质量进行检讨，包括利用AOI（Automated Optical Inspection）设备进行光学检讨，以及手工检讨焊点的完全性和精确性。如有须要，进行修复或重新焊接。9. 完成组装：完成所有元器件的贴片和焊接后，进行进一步的组装事情，例如安装插座、连接线缆、加装散热器等。SMT电子加工贴片具有尺寸小、更高的密度、较低的本钱、良好的可靠性、更好的电气性能和生产速率快等优点。因此，SMT技能在当代电子制造中得到广泛运用，并成为主流的组装办法之一。
总的来说smt电子加工贴片是PCB中不可或缺的主要部分，捷多邦小编今日对smt电子加工贴片的内容分享到这，希望看完本文对您有帮助哦。
