这款微型逆变器最大输出功率为250W，采取全铝合金外壳，在边缘利用多颗螺丝固定。壳体内部添补导热胶，合营铝合金外壳进行被动散热，下面充电头网就对这款微型逆变器进行拆解，一起来看看内部的设计和用料。
禾迈MI-250微型逆变器外不雅观禾迈微型逆变器MI-250采取全铝外壳以及铝合金盖板封装，两侧设有共三组连接线，整体样式和此前拆解的禾迈微型逆变器MI-700的一样，便是机身宽度更小。
机身正面设有指示灯，并贴有逆变器铭牌。
指示灯特写。
微型逆变器铭牌特写
产品型号：MI-250
额定输出电压：230V a.c.
额定事情频率：50Hz
输出功率成分：＞0.99
最大输出电流：1.08A a.c.
最大连续输出功率：250W
最大输出过流保护：20A
事情环境温度范围：-40~+65℃
防护等级：IP67
最大输入电压：60V d.c.
事情电压范围：16-60V d.c.
满载MPPT电压范围：27~48V d.c.
最大输入电流：10A d.c.
最大输入短路电流：15A d.c.
制造商为杭州禾迈电力电子技能有限公司，产品通过了CE认证。
外壳和金属板通过螺丝进行固定，机死后头螺丝整整有10颗，布满了边缘。
连接端头做了卡扣和凹槽设计，连接时起到固定浸染。
第二个连接线端子为插槽构造设计。
第三个连接线端子凸出设计，恰好与上面的插槽相匹配。
实测禾迈这款微型逆变器机身金属板长度约25cm。
宽度为164.45mm。
厚度为28.31mm。
其余测得逆变器净重约为1698g。
禾迈MI-250微型逆变器拆解看完了这款逆变器的外不雅观，下面就进行拆解，一起来看看内部的设计和用料情形。
这款逆变器采取螺丝固定铝合金盖板作为外壳，大幅降落了拆解难度。拧下边缘的固定螺丝，分离开铝合金外壳。
壳体内部添补导热胶，用于密封以及提升散热能力。
清理掉内部添补的导热胶，内部导线通过焊接连接。
PCBA模块采取螺丝固定在壳体内部。
互换输出导线通过连接器连接，太阳能板输入导线均通过焊接连接。
拧下固定螺丝，从外壳中取出PCBA模块。
PCBA模块与壳体之间的空隙也添补导热胶。

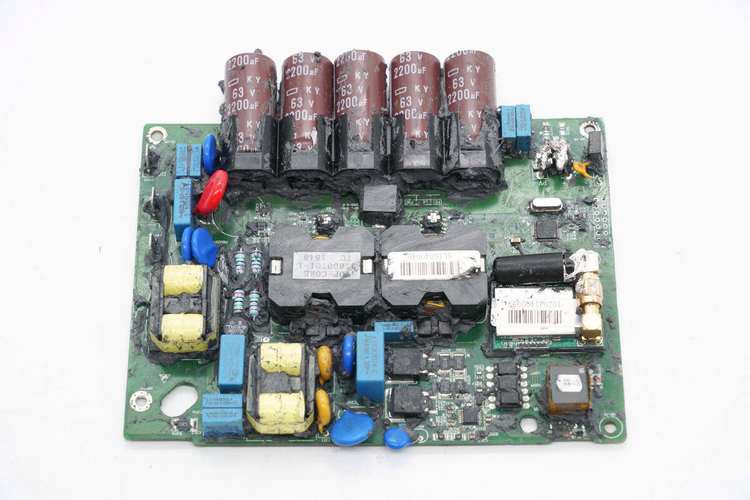

PCBA模块正面一览，上方焊接五颗输入滤波电容，通过塑料支架固定。不才方焊接两颗升压变压器，左侧焊接输出滤波电路，右侧焊接无线连接模块和主控MCU。
背面焊接升压开关管，对应的驱动器，碳化硅整流二极管和输出调制电路。
输入端两颗薄膜电容来自EPCOS，规格为4.7nF，300V。
输入滤波电解电容来自贵弥功，KY系列，规格为63V 2200μF，采取塑料支架固定，五颗并联。
塑料支架采取螺丝固定。
背面还焊接一颗取样电阻，用于检测输入电流。
逆变器主控来自TI德州仪器，型号为TMS320F28027PTT，为C2000系列实时微掌握器。芯片主频为60MHz，内部集成32K Flash和6K SARAM，芯片采取3.3V单电源供电，具备UART，SPI，I2C等多种接口，支持PWM驱动旗子暗记输出，采取LQFP48封装。
为主控芯片供应时钟的20MHz晶振特写。
无线通信模块特写，标签粘贴在屏蔽罩上。
下方为通信天线，用于逆变器模块与掌握器之间通信。
安森美NCP1031 DC-DC转换器用于隔离供电。
搭配利用的变压器特写。
输出调制采取安森美MC14106B 六施密特触发器进行旗子暗记整形。
三颗817A光耦用于隔离驱动。
输入端滤波电感特写，来自伍尔特，型号744301033，规格为0.33μH。
MLCC滤波电容特写。
贴片电流互感器用于检测输入电流。
另一起同样采取两颗MLCC电容滤波。
另一起贴片电流互感器特写。
用于驱动升压MOS管的驱动器来自TI德州仪器，型号UCC27524，是一颗双路高速低侧栅极驱动器，具备5A峰值驱动电流，支持TTL和CMOS旗子暗记电压，支持4.5-18V事情电压范围。
升压MOS管来自英飞凌，型号BSC190N15NS3-G，是一颗耐压150V，导阻19mΩ的NMOS，利用两颗并联，四颗对应两个变压器。
两颗MCP6002 低功耗双运放用于旗子暗记检测放大。
另一颗MCP6002运放特写。
两颗升压变压器特写。
碳化硅二极管来自CREE科锐，型号为C4D02120E，耐压为1200V，采取TO-252-2封装。
另一颗碳化硅二极管型号相同。
两颗可控硅来自Littelfuse，型号S8008D，耐压800V，额定电流8A，采取TO252封装。
两颗NMOS管来自英飞凌，型号为SPB17N80C3，耐压800V，导阻为290mΩ，采取TO263封装。
四颗120mΩ电阻用于检测MOS管电流。
薄膜滤波电容规格为0.47μF。
蓝色压敏电阻特写。
一颗薄膜电容容量为22nf。
压敏电阻来自TDK，为S14系列压敏电阻。
另一颗蓝色压敏电阻特写。
两颗黄色Y电容来自VISHAY。
滤波电感磁芯包裹胶带绝缘。
安规X2电容来自EPCOS，规格为0.33μF。
两颗薄膜电容为4.7nF。
滤波电感磁芯包裹胶带绝缘。
压敏电阻同为TDK S14系列。
赤色压敏电阻用于输出过压及雷击保护。
连接到互换电路的保险丝规格为2.5A 250V。
一颗薄膜滤波电容规格为0.15μF 305V。
两颗薄膜电容规格为1nF 300V。
多颗电阻用于电压检测。
保险丝规格为1A 250V。
一颗自规复热敏电阻特写。
一颗MOS管来自ST意法半导体，型号STD10NM65N，是一颗耐压650V的NMOS，导阻430mΩ，采取DPAK封装。
一颗丝印6BZTN的二极管特写。
一颗二极管来自安森美，丝印75A。
两颗3053光耦特写。
一颗丝印YG16的芯片特写。
安森美MC74HC14A 是一颗带有施密特触发器输入的六路反相器，用于旗子暗记整形。
全部拆解一览，来张百口福。
充电头网拆解总结禾迈这款太阳能微型逆变器最大输出功率为250W，具备一组直流输入和一组互换输入输出端子。逆变器采取全铝合金外壳加强散热性能，降落运行时的温升。逆变器外壳采取螺丝固定，便于组装和掩护，提升产品的可维修性。
充电头网通过拆解理解到，禾迈这款逆变器在外壳内部添补导热胶，提升散热性能。逆变器直流输入采取贵弥功电解电容滤波，利用英飞凌BSC190N15NS3-G MOS进行升压，利用德州仪器UCC27524 半桥驱动器进行驱动。
逆变器内部采取德州仪器C2000系列实时微掌握器 TMS320F28027PTT进行整机掌握，升压输出利用CREE科锐 C4D02120E碳化硅二极管整流，并利用MOS管和可控硅进行输出调制。逆变器内部还设有无线通信模块进行通信，整体用料均为一线品牌，知足户外严苛环境运行。
