从上一节剖析可以看出，EFT滋扰具有以下特点：
A)EFT滋扰共模入侵敏感设备；
b)EFT滋扰通过辐射和传导影响被测设备的电路；

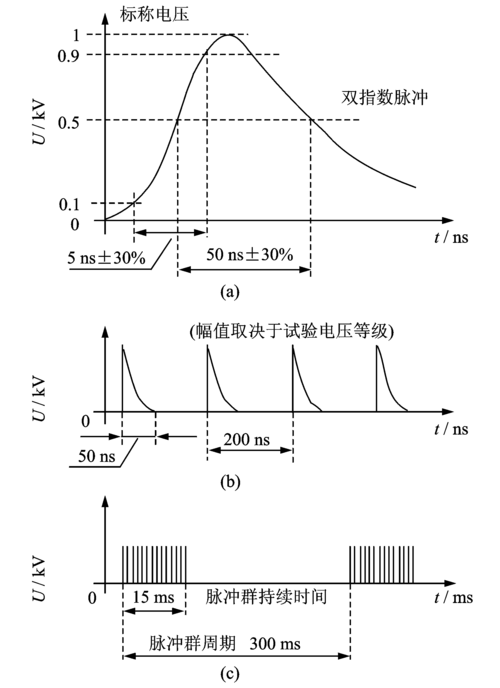

c)EFT滋扰由一组组密集的单极性脉冲组成，对敏感设备电路结点的影响具有连续累积性；
d)EFT滋扰侵入敏感设备的频率覆盖中高频段，电源端口的频谱分量丰富于旗子暗记端口的低频分量；
E)EFT滋扰是范例的高压快速脉冲滋扰；F)EFT滋扰紧张通过三种路径影响敏感设备电路：直接通过滋扰线进入敏感设备电路；通过滋扰线辐射到相邻滋扰线，然后通过滋扰线辐射直接进入敏感设备电路。
针对这些特点，我们采纳的对策包括：
a)直接传导滋扰应以共模抑制为主；
b)为了抑制传导和辐射的滋扰，除了滤波端口线外，还须要屏蔽敏感电路；
c)为了有效抑制这种密集的单极性脉冲，大略地利用反射电容器。
电感滤波器很快就会饱和。考虑到RC接管滤波器可能不适用于电源和旗子暗记传输，更好的方法是利用高频铁氧体阻挡高频滋扰，直接接管高频滋扰并转化为热能，接管此类滋扰；
d)选择传输线滤波电路应覆盖EFT滋扰的频谱范围；
E)对付EFT共模的高压快速脉冲滋扰，如果在滋扰通道中利用脉冲接管器接管大部分脉冲电压和能量，然后与接管共模滤波器结合，可以用一半的努力得到两倍的结果；
f)为了更好地防止EFT滋扰侵入敏感设备的三条路径，除了脉冲接管和滤波滋扰直接传输通道、屏蔽空间辐射等方法外，为了防止EFT滋扰通过空间辐射到非EFT滋扰直接侵入的端口线，然后从这些端口线侵入敏感设备，这些端口线应与其他端口线分开，并采纳适当的共模滋扰抑制方法。
2.EFT滋扰传输环路：
如图显示了EFT滋扰传输环路，EFT是一种共模滋扰，它必须通过地球回路完玉成部滋扰环路，EFT滋扰源通过传导或空间辐射进入敏感设备电源线或掌握旗子暗记线，通过传导或辐射进入敏感设备内部PCB电路。如果EUT是金属外壳，PCB上的EFT滋扰通过PCB与金属外壳之间的杂散电容C1或通过接地端子直接传输到金属外壳，然后通过金属外壳与地球之间的杂散电容C2传输到地球，从地球返回EFT滋扰源。如果EUT是一个非金属外壳，PCB上的EFT滋扰通过PCB与地球之间的小杂散电容C3传输到地球，从地球返回EFT滋扰源，完玉成部滋扰环路。
3.电源线试验方法：
办理电源线EFT滋扰问题的紧张方法是在被测设备电源线入口处安装瞬态脉冲接管器和接管共模电源线滤波器，防止EFT滋扰进入被测设备。以下是根据被测样品外壳的性子进行谈论的两种情形：
4.被测设备的底盘是金属的：
当被测设备底盘为金属材料时，如图8所示，金属底盘与地球之间有较大的杂散电容C2，可为EFT共模电流供应相对固定的通路。如果被测样品通过电源插座与地球连接有保护接地线，由于设备与地球之间的接地线在正常事情中具有较大的电感，因此电源线中的保护接地线也应作为被测线之一，通过网络耦合EFT滋扰，通过脱耦网络与电源插座保护端隔离，对EFT高频滋扰身分具有较大的阻抗性。因此，仅通过改进电源线中的保护接地方法对提高被测样品电源端EFT的抗滋扰浸染并不明显。处理方法是在金属底盘电源入口处安装一个由共模电感和共模电容组成的电源滤波器。滤波器的金属外壳直接与金属底盘连接成一个整体，滤波器通过底盘输入输出电源线进行隔离。共模滤波电容器可将EFT滋扰导入底盘，然后通过其杂散电容C2导入地球，通过地球回到滋扰源。由于电源线滤波器中共模滤波电容受泄电流限定，容量小，EFT滋扰中的低频身分紧张依赖共模电感抑制。因此，共模电感的选择至关主要，应选择铁氧接管共模扼流圈。选择滤波器时，应把稳滤波器的抑制滋扰带宽应覆盖EFT滋扰带宽。
由于EFT滋扰是高压瞬态脉冲滋扰，当EFT测试水平较高时，其高压脉冲产生的大电流随意马虎饱和共模电感，其密集的单极性脉冲也随意马虎饱和共模电容。此时，输入电源应首先通过地面（实际上是金属外壳）脉冲接管器，通过脉冲接管器接管大部分脉冲电压和能量，然后通过共模电感和共模电容组成滤波器，可以更好地抑制EFT滋扰。当被测设备的电源端口须要通过浪涌测试时，为了知足两个项目的测试须要，脉冲接管器可以选择氧化锌压敏电阻（220V互换电源供电产品，压敏电阻选择470V系列），对瞬态脉冲有纳秒相应韶光；当被测设备的电源端口只须要抑制EFT脉冲时，硅瞬态电压接管二极管（TVS）是最佳选择（220V互换电源供电产品，可选择350V系列），对瞬态脉冲的相应韶光小于1纳秒。脉冲接管器是两端的装置，一端连接到每个输入电源线，另一端连接到金属外壳的电源输入，使脉冲接管器接管的能量通过其杂散电容C2进入地球，通过地球返回滋扰源。
通过上述办法，EFT滋扰通过金属外壳直接耦合到地面，避免EFT滋扰通过电源端口进入内部电路，影响设备，金属外壳也有效保护内部电路，隔离外部电源线上EFT滋扰的空间辐射。
5.被测设备底盘为非金属：
当被测设备底盘为非金属材料时，如图所示，耦合设备的EFT滋扰只能通过内部电路与地球之间较小的杂散电容C3耦合到地球上，被测样品电路对地面会有较大的EFT滋扰电压，从而影响其正常事情。此时，必须在底盘底部增加金属板，有效增加设备对地球的杂散电容。如图9所示，设备内部安装了脉冲接管器、电源滤波器、电源模块和PCB板。电源模块和电源滤波器的金属外壳与金属平板紧密相连，金属平板作为被测设备的公共参考平面。此时，金属平板的浸染等同于金属外壳，EFT滋扰电流利过金属平板与地球之间的杂散电容形成通路，返回滋扰源。
如果设备尺寸较小，金属板尺寸也较小，金属板与地球之间的杂散电容量较小，不能发挥更好的滋扰旁路浸染。在这种情形下，脉冲接管器和滤波器中的共模电容有限，紧张依赖滤波器中的共模电感。此时，须要采纳各种方法来提高电感滤波器的特性，必要时可以利用多个电感系列来扩大共模电感的抑制频率范围，以确保滤波器的效果。此类被测设备还应把稳，由于没有金属外壳屏蔽，滤波器前电源线上的EFT滋扰通过空间辐射进入被测设备内部电路，形成滋扰。
此时，脉冲接管器和电源滤波器应放置在设备外壳附近，电源线进入设备外壳后立即与脉冲接管器和电源滤波器连接。防止机箱内多余的EFT滋扰电源线和内部电路通过空间耦合通报EFT滋扰。
6.旗子暗记线试验应采纳的方法：
在测试旗子暗记和掌握线的EFT抗扰性时，EFT脉冲采取容性耦合夹共模注入。与电源真个耦合网络注入办法比较，EFT脉冲注入的频谱范围较窄；注入能量也较低。旗子暗记和掌握线注入是针对全体电缆，不再分别注入电缆内的传输线或局部组合注入。以下是旗子暗记掌握线注入在几种不同情形下的对策。
7.被测设备的底盘是金属的：
由于EFT抗扰测试滋扰脉冲采取容性耦合夹注入旗子暗记掌握电缆。肃清这种滋扰耦合的最佳方法是屏蔽被测电缆。如果被测样品的外壳为金属外壳并接地，被测电缆通过金属外壳将屏蔽层与金属外壳360度连接，通过容性耦合夹进入被测电缆屏蔽层的EFT滋扰通过连接导入金属外壳。此时，EFT滋扰的中高频分量通过外壳与地球之间的杂散电容耦合到地球，EFT滋扰的低频分量通过外壳的接地线导入地球，并从地球返回滋扰源。对付没有保护接地线的被测设备，EFT滋扰的低频身分可能会滋扰被测设备的电路。此时，补充接地线可以有效地战胜这种滋扰。
在测试旗子暗记掌握端口时，被测设备的电源端口直接与电源连接。连接金属外壳的保护接地线不再像电源端口测试那样通过耦合/去耦网络直接与插座的保护接地线连接，可以有效接管EFT滋扰的低频身分。它的浸染非常明显。
如果屏蔽层中有EFT滋扰电流流利，则部分高频滋扰将耦合到屏蔽电缆的内部旗子暗记线上。
此时，通过金属外壳的旗子暗记掌握线应安装在外壳接口处由得当的共模扼流圈组成的旗子暗记线滤波器（共模扼流圈可由高频磁环上的所有旗子暗记线组成）和外壳的共模电容组成的旗子暗记线滤波器。
如果共模电容对旗子暗记传输有影响，可以通过降落或取消共模电容，提高共模扼流圈的接管能力来实现。共模扼流圈实际上是一种低通滤波器，只有当电感足够大时，才能对EFT滋扰的低频身分产生影响。但当扼流圈电感较大（常日匝数较多）时，杂散电容也较大，降落了扼流圈的高频抑制效果。因此，在实际利用中，须要把稳调度扼流圈的匝数，必要时连接两个不同匝数的扼流圈，考虑到高频和低频的哀求。
如果被测旗子暗记掌握电缆不能或未便利改换为屏蔽电缆，EFT滋扰直接进入电缆内的每根传输线。此时，可采取类似的电源线处理方法，在旗子暗记掌握电缆进入金属外壳入口处安装瞬态脉冲接管器和旗子暗记线共模滤波器。瞬态脉冲接管器的选择原则与电源线处理方法相同，其耐压选择应与端口的事情电压相适应。旗子暗记线共模滤波器抑制的频率范围应能覆盖电缆上注入的EFT滋扰频率范围。如果瞬态脉冲接管器的结电容和共模滤波器的共模电容对旗子暗记传输有影响，可以选择结电容较小的瞬态脉冲接管器，降落或取消共模电容，提高共模扼流圈的接管能力。如果结电容较小的瞬态脉冲接管器仍旧影响电缆中的高速旗子暗记传输，则只能删除瞬态脉冲接管器，并将普通电缆改换为屏蔽电缆。
8.被测设备底盘为非金属：
当被测设备底盘为非金属材料时，可在底盘底部增加金属平板，如图8所示，有效增加设备对地球的杂散电容，使被测设备的保护接地线与金属平板连接。
此时，如果旗子暗记掌握电缆被屏蔽，EFT滋扰也可以得到更好的抑制。屏蔽电缆进入设备后，屏蔽层通过直接固定与金属平板电脑连接，穿过金属屏蔽层的旗子暗记线与滤波器连接，滤波器直接安装在金属平板电脑上。
如果被测旗子暗记掌握电缆不能或未便利改换为屏蔽电缆，则在旗子暗记掌握电缆进入设备外壳的入口处安装瞬态脉冲接管器和旗子暗记线共模滤波器。同时，如果瞬态脉冲接管器的结电容和共模滤波器中的共模电容对旗子暗记传输有影响。
应把稳，由于没有金属外壳屏蔽，滤波器前旗子暗记掌握线上EFT滋扰的空间辐射将进入被测设备的内部电路，从而滋扰电路。因此，滤波器和脉冲接管器应尽可能靠近接口。
当阔别空间的方法仍旧不能防止旗子暗记掌握电缆上的空间辐射滋扰时，滋扰将直接耦合到电路中。此时，敏感电路只能局部屏蔽。屏蔽体应为完全的六面体。
9.其他端口的防护方法：
在EFT抗扰测试中，并非所有外部旗子暗记掌握端口都须要EFT抗扰测试，这些端口常日连接电缆相对较短。标准认为，在实际利用过程中不易直接与大型EFT滋扰耦合，因此对这些端口的EFT抗扰性没有测试哀求。如果我们根据上述设计哀求对须要进行EFT测试的电源、旗子暗记和掌握端口采纳相应的抑制方法，在EFT测试过程中，被测电源线和旗子暗记掌握线上的EFT滋扰将辐射到空间，并被底盘外的其他端口电缆吸收，并与被测设备耦合形成滋扰。因此，应对这些端口采纳必要的抑制方法。由于感应到这些端口的EFT滋扰频率相对较高。范围相对较小的共模滋扰，只有在这些端口线进入被测设备入口，才能发挥更好的抑制效果，应把稳共模抑制滤波器的抑制频率范围与端口感应到的EFT滋扰频谱相适应，滤波器外壳应与金属外壳或金属平板连接良好。如果端口传输的旗子暗记为敏感旗子暗记，建议利用屏蔽绞线，屏蔽层与金属外壳或金属平板连接良好。
