一、液晶屏布局
LCD 是 liquid crystal display 液晶显示屏的简称，现在主流的是TFT-LCD (薄膜晶体管-液晶显示屏)技能。
LCD显示器构造
看上图的拆解，液晶屏要有背光源、偏振片，最主要的是两片平行的玻璃基板中放置液晶，下基板上再放置 TFT 薄膜晶体管，上基板放置 CF 彩色滤光片(有 RGB 的红绿蓝三色光阻)等所构成。

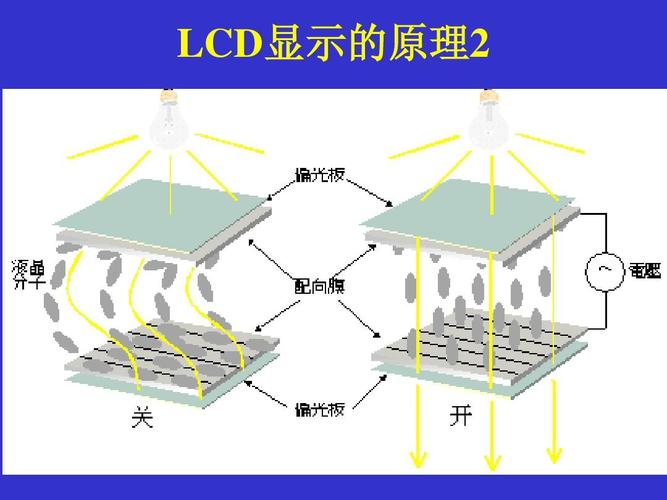

二、液晶屏显色事理
由于 CF 彩色滤光片上印刷有 RGB 三种颜色的色块，那等到屏幕背光源的光芒穿过期，来~我们对照下图看个顺序：
光芒先是穿过透明的 TFT 薄膜晶体管基板，再透过液晶分子，然后再透过 CF 彩色滤光片，受各个色块下液晶分子的穿透率不同的影响，色块就会发出下图这样亮暗不同的红绿蓝三色，从而稠浊成显示所须要的颜色。
当然条件是，这一个个的色块要足够的小，小到集腋成裘能组成颜色丰富的图像，也便是我们说的像素点啦!
以分辨率为1024×768像素的显示屏为例，每个像素由R、G、B三基色的子像素，即合计有1024×768×3 TFT晶体管。如下图所示：
1024×768分辨率像素点
液晶模组是一种高度集成化的电子部件，拥有精良的显示效果、低功耗、轻薄便携等特点，因此被广泛运用于各种电子产品中。
而随着技能的不断进步，液晶模组的性能和功能也在不断提高，已经成为当代电子家傍边不可或缺的主要组成部分。接下来一起看一下液晶模组生厂工艺，由于一个个制作环节极为精确，差不多都是封闭加工的，以是文章里用了动画演示的动图。
三、液晶模组生产工艺
液晶模组生产工艺是指将液晶显示器的干系零部件和材料进行组装和加工的过程。液晶模组一样平常由液晶面板、背光模块、驱动电路板等组成，下面是液晶模组的生产工艺简要先容。
首先，准备液晶面板。液晶面板是液晶显示器的核心部件，它由基板、透明电极、液晶材料等组成。在生产过程中，首先须要选择得当的基板材料，并进行化学处理和精密加工，制备基板。然后，在基板上涂布透明电极，形成液晶显示的电场。接下来，将液晶材料添补到基板之间形成液晶层。末了，将高下两个基板封装在一起，形成液晶面板。
上图便是将 LCD 液晶成品面板(Cell)、异方向性导电胶(ACF)、驱动 IC、柔性线路板(FPC)和 PCB 电路板利用机台在一起压合。
其次，制备背光模块。背光模块卖力供应液晶显示器的背景光源。背光模块一样平常由光源、光导板、反射片和透镜等组成。光源可以选择冷阴极管或者LED。在生产过程中，首先须要选择得当的光源，并进行组装和测试。然后，将光源辐射的光芒通过光导板进行转换和扩散，末了通过透镜和反射片的反射，使光芒覆盖全体液晶面板。
上图是和背光板、灯源、铁框一起去组装出成品。
然后，制作驱动电路板。驱动电路板卖力掌握液晶面板和背光模块的事情。在生产过程中，首先须要设计电路板的布局和连接，然后将电阻、电容、晶体管等元器件焊接到电路板上。接下来，对电路板进行测试和调试，确保其正常事情。
末了，组装和测试液晶模组。将液晶面板、背光模块和驱动电路板进行组装，形成完全的液晶模组。在组装过程中，须要利用精密的工具和设备，确保各个组件的精确对位和连接。
组装完成后，对液晶模组进行各项测试，包括亮度、色彩、比拟度等参数的测试，确保其性能达到哀求。
综上所述，液晶模组生产工艺包括准备液晶面板、制备背光模块、制作驱动电路板和组装及测试液晶模组等步骤。这些步骤须要精确的工艺掌握和专业的设备，确保液晶模组的质量和性能达到哀求。
液晶显示模组生产流程的意义是什么呢?
液晶显示模组有了一套规范的生产流程，不仅可以很清晰的分辨产品是否合格，还是公司产品质量和出货率的有效保障，又可以提高生产效率和节约本钱。
